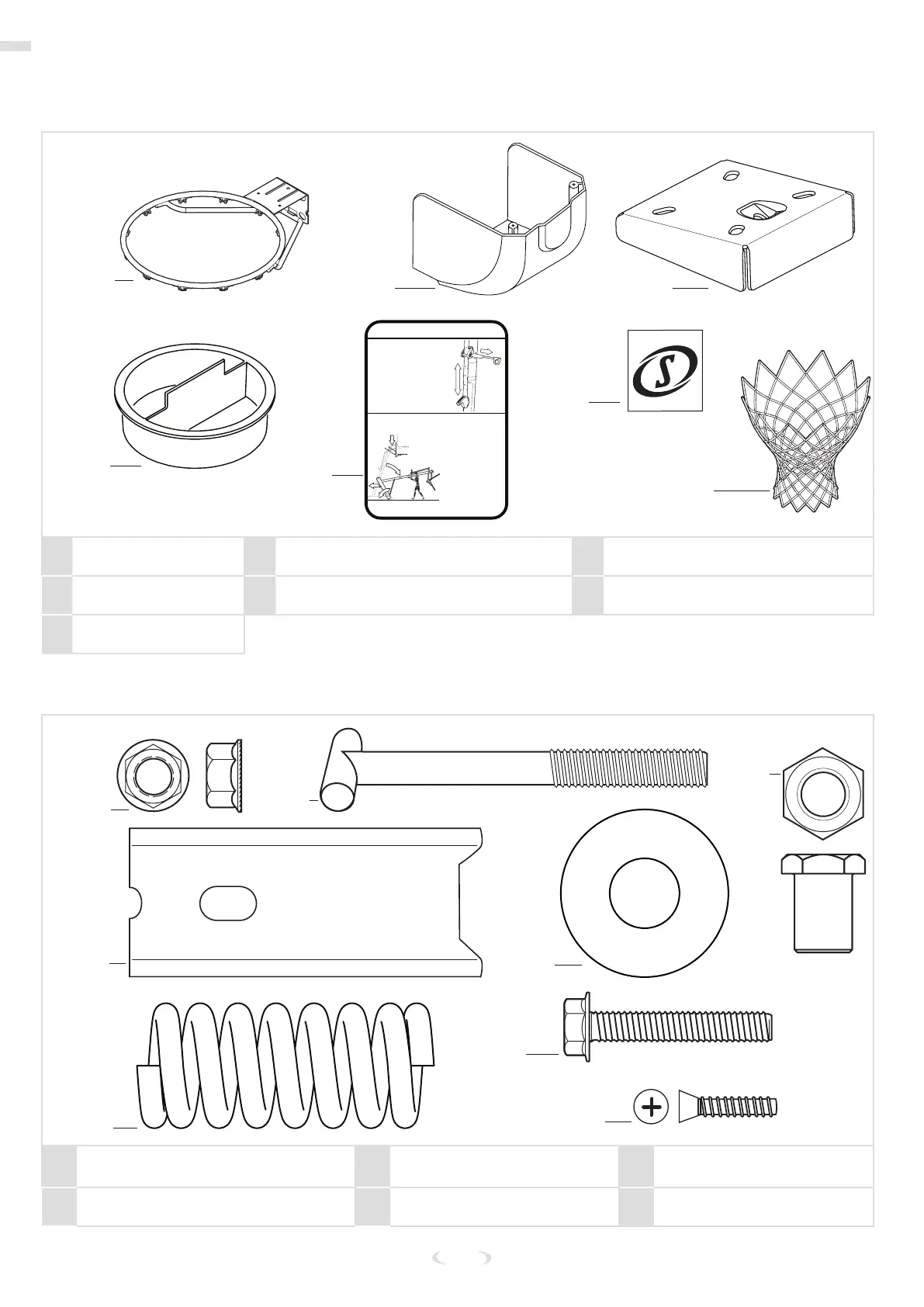

Contenido del paquete
46
MONTAJE DE LA CANASTA
Núm. 64
203617
Núm. 45
Núm. 48
Núm. 50
Núm. 51
Núm. 46
Núm. 47
SP500072 04/20
MOVIMIENTO DEL SISTEMA
2
2
1
3
1
2
3
4
AJUSTE DE LA ALTURA
PARA AJUSTAR EL TABLERO:
1. Quite el pasador mientras sujeta la
manija.
2. Mueva el elevador hacia arriba o
hacia abajo a la altura deseada.
3. Vuelva a colocar el pasador a toda
su longitud para fija el sistema a la
altura deseada.
1. Ajuste la altura del tablero de
baloncesto hasta la posición
más baja.
2. Mientras sujeta el poste, gire
el sistema de baloncesto
hacia adelante hasta que las
ruedas toquen el suelo.
3. Mueva el sistema de
baloncesto hasta la
ubicación deseada.
4. Con cuidado, vuelva a poner
el sistema de baloncesto en
posición vertical.
5. Compruebe que el sistema
está estable.
45 Aro (x1) 46 Cubierta, negra O roja (x1) 47 Soporte, Slam Jam, cuadrado, negro (x1)
48 Tapa, para la base (x1) 50 Etiqueta, ajuste de altura y movimiento (x1) 51 Red (x1)
64 Etiqueta del logotipo (x1)
KIT 5 – CANASTA – 208908
203100
NUT, HEX FLANGE, 5/16-18
Núm. 20
Núm. 58
Núm. 57
Núm. 55
Núm. 54
Núm. 56
Núm. 52
Núm. 53
20 Tuerca, brida hexagonal, 5/16-18 (x4) 52
Perno, en T, 3/8-16, 3.25 de
largo (x1)
53
Tuerca, especial, larga, 3/8-16
(x1)
54 Soporte, refuerzo, Slam Jam (x1) 55 Resorte, en aro (x1) 56 Arandela, plana, d. ext. 1.5 (x1)
