Montaje del tablero
60
E

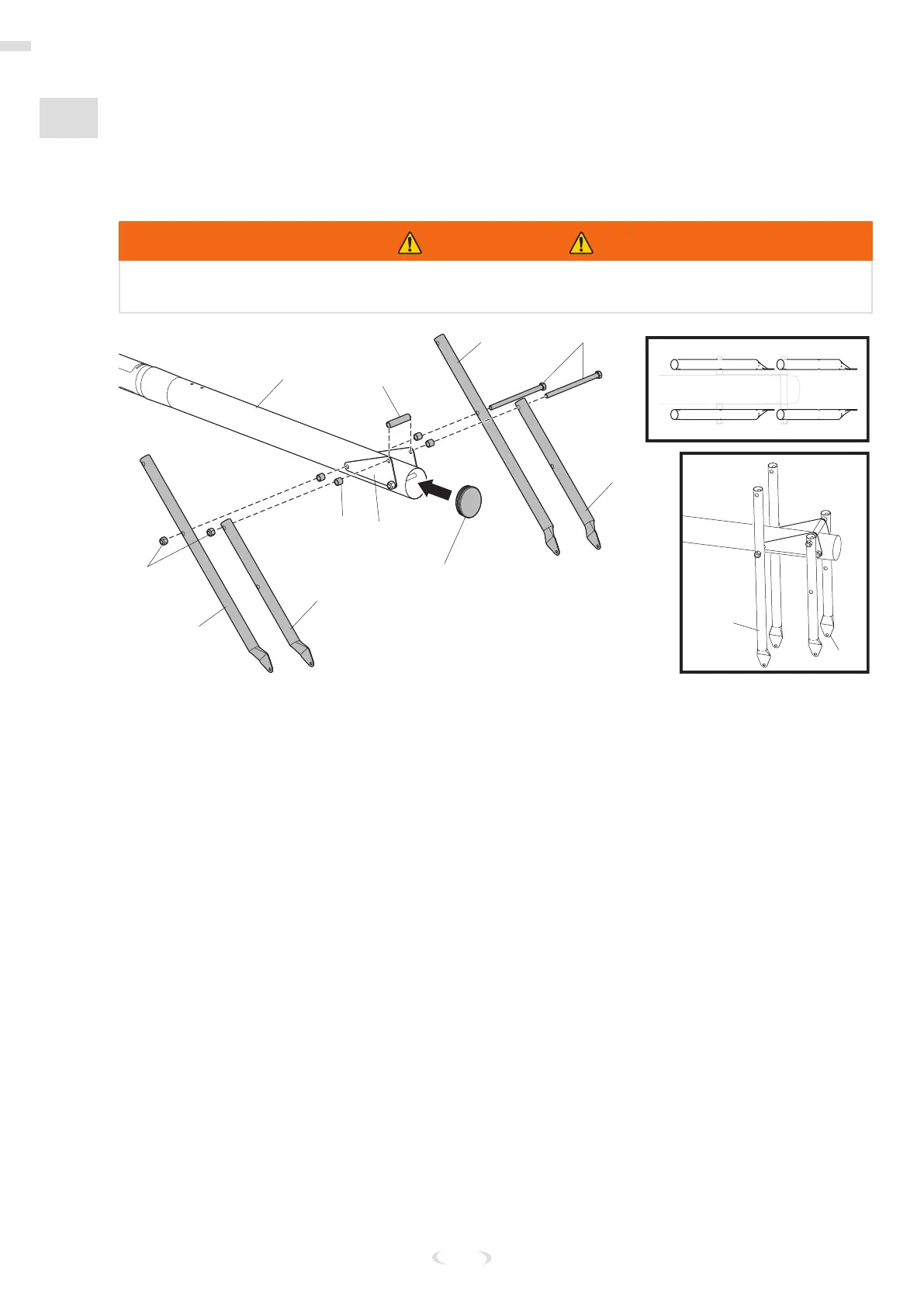

COLOCACIÓN DEL MONTAJE DEL TUBO ELEVADOR
3. Conecte los tubos del elevador (31 y 32) en la sección superior del poste (12) a través de las
placas triangulares (33) utilizando los pernos (37), los espaciadores (42 y 40) y las tuercas (39).
4. Inserte la tapa superior (35) en el poste superior (12).
ADVERTENCIA
APRIETE EL PERNO (37) EN LA CONTRATUERCA (39) HASTA QUEDAR PAREJO CON EL BORDE EXTERIOR DE LA
CONTRATUERCA.
Núm. 32
Núm. 39
Núm. 35
Núm. 42
Núm. 33
Núm. 31
Núm. 31
Núm. 37
Núm. 32
Núm. 32
Núm. 31
Núm. 12
Núm. 40
