Montaje del tablero
62
E
COLOCACIÓN DEL MONTAJE DEL TUBO ELEVADOR
ADVERTENCIA
CUANDO INSTALE LOS RESORTES UTILICE GAFAS PROTECTORAS.

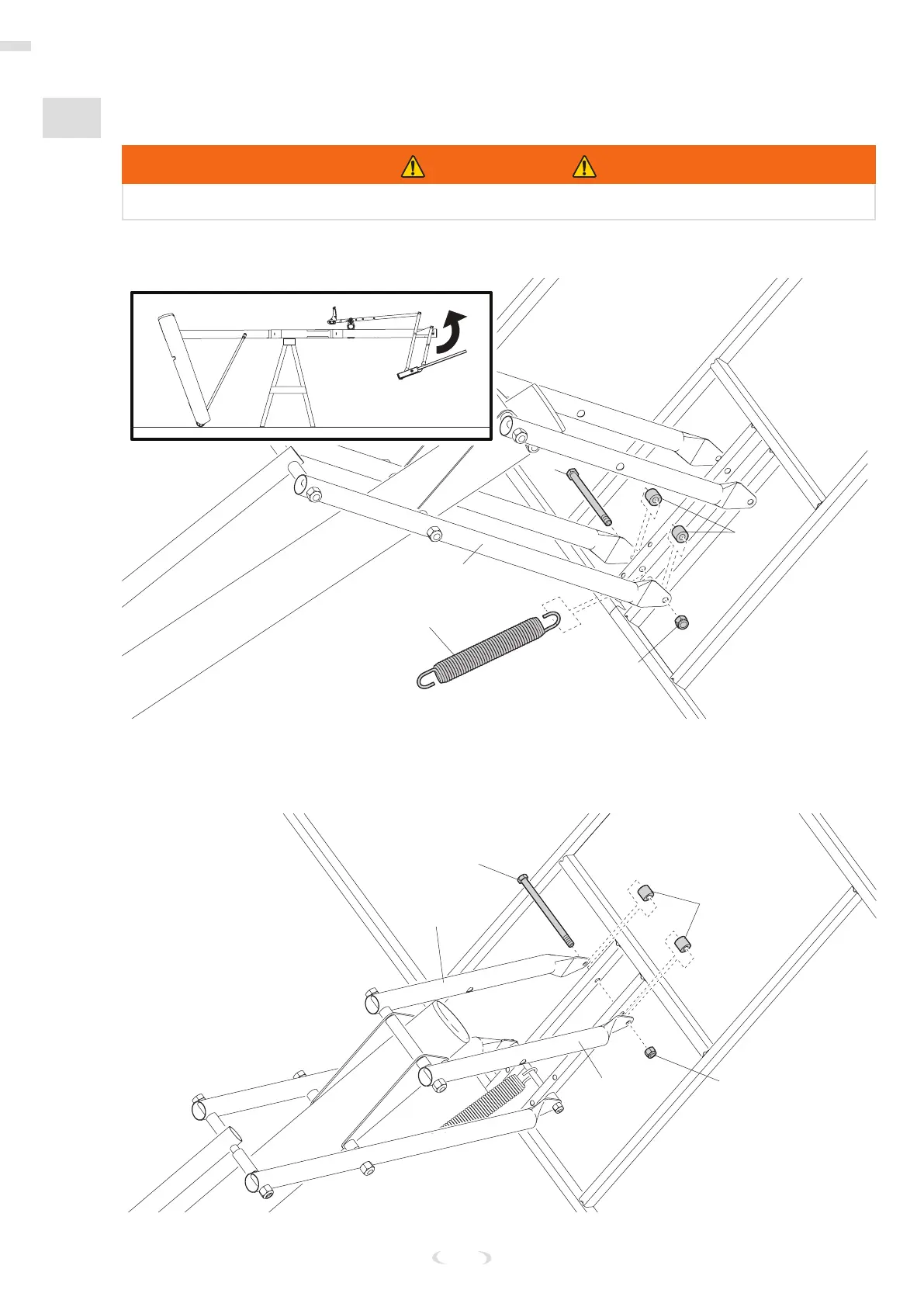

6. Fije los tubos del elevador inferiores (32) y el resorte de contrapeso (34) en el tablero utilizando el
perno (38), los espaciadores (44) y la tuerca (43).
Núm. 38
Núm. 44
Núm. 34
Núm. 32
Núm. 43
7. Coloque los tubos del elevador superiores (31) al tablero utilizando el perno (38), los espaciadores
de plástico (44), y la tuerca (43).
Núm. 44
Núm. 38
Núm. 31
Núm. 43
Núm. 31
