Montaje del tablero
64
F

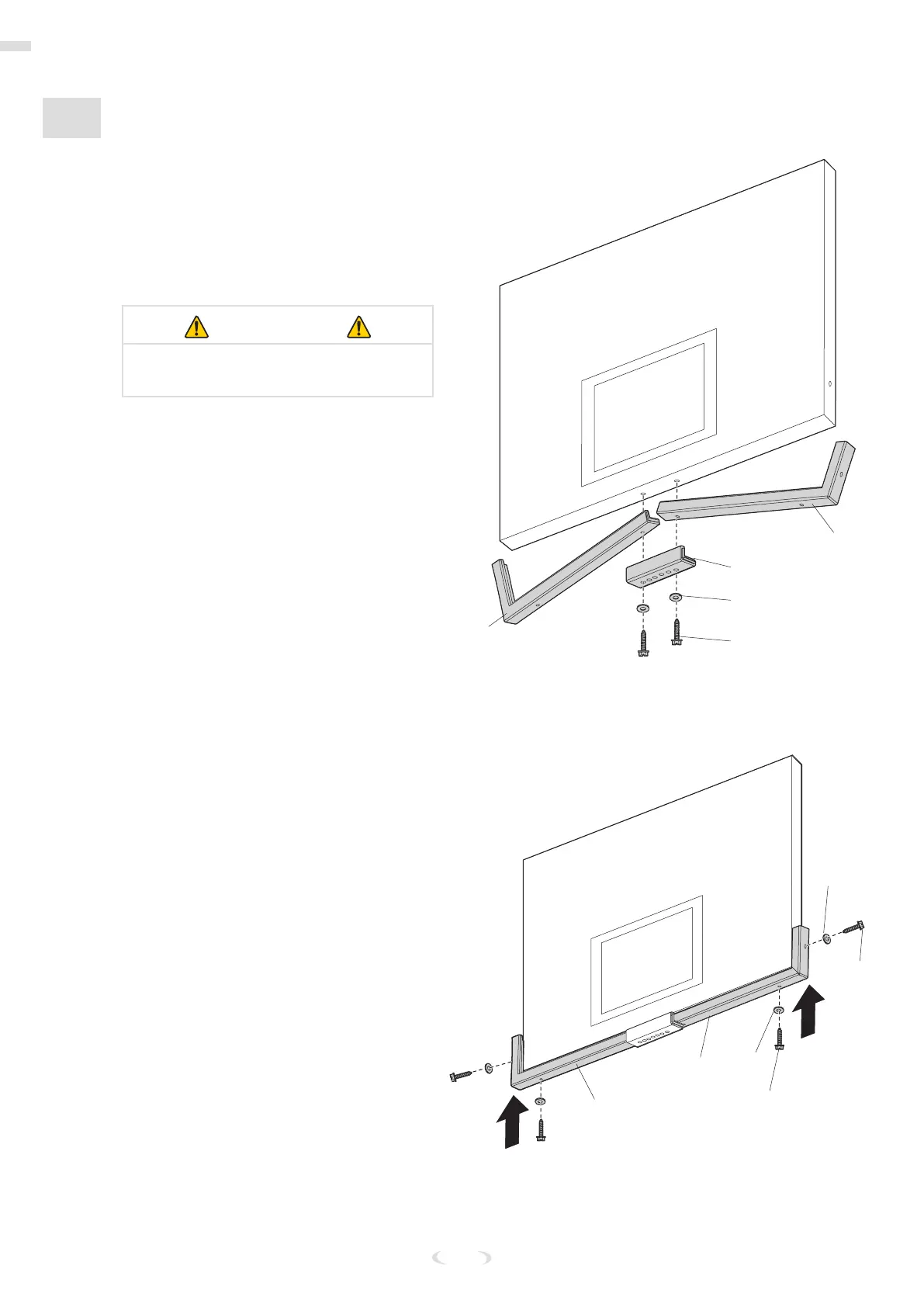

COLOCACIÓN DE LA ALMOHADILLA DEL TABLERO
1. Alinee las secciones izquierda (59),
derecha (60) y central (61) de la
almohadilla con los agujeros del
tablero.
2. Fije la almohadilla central (61) del
tablero en el lugar indicado utilizando
tornillos (62) y arandelas (49).
IMPORTANTE
La pieza núm. 201580 (61) no se utiliza
en los tableros acrílicos de 44".
Núm. 59
Núm. 60
Núm. 61
Núm. 62
Núm. 49
3. Coloque las secciones izquierda (59)
y derecha (60) de la almohadilla en
el tablero utilizando tornillos (63) y
arandelas (49).
Núm. 59
Núm. 60
Núm. 63
Núm. 63
Núm. 49
Núm. 49
