51
Pedazo de madera
(no suministrado)
¡PRECAUCIÓN!
CUANDO ESTÁN
CORRECTAMENTE ENCAJADOS
ENTRE SÍ, LAS SECCIONES DE
LOS POSTES DEBERÁN TENER
UNA SUPERPOSICIÓN DE 3-1/2"
4
5
3.
Depresión
5
4
AGUJERO
(NO SE MUESTRA
A TAMAÑO
COMPLETE)
¡IMPORTANTE!

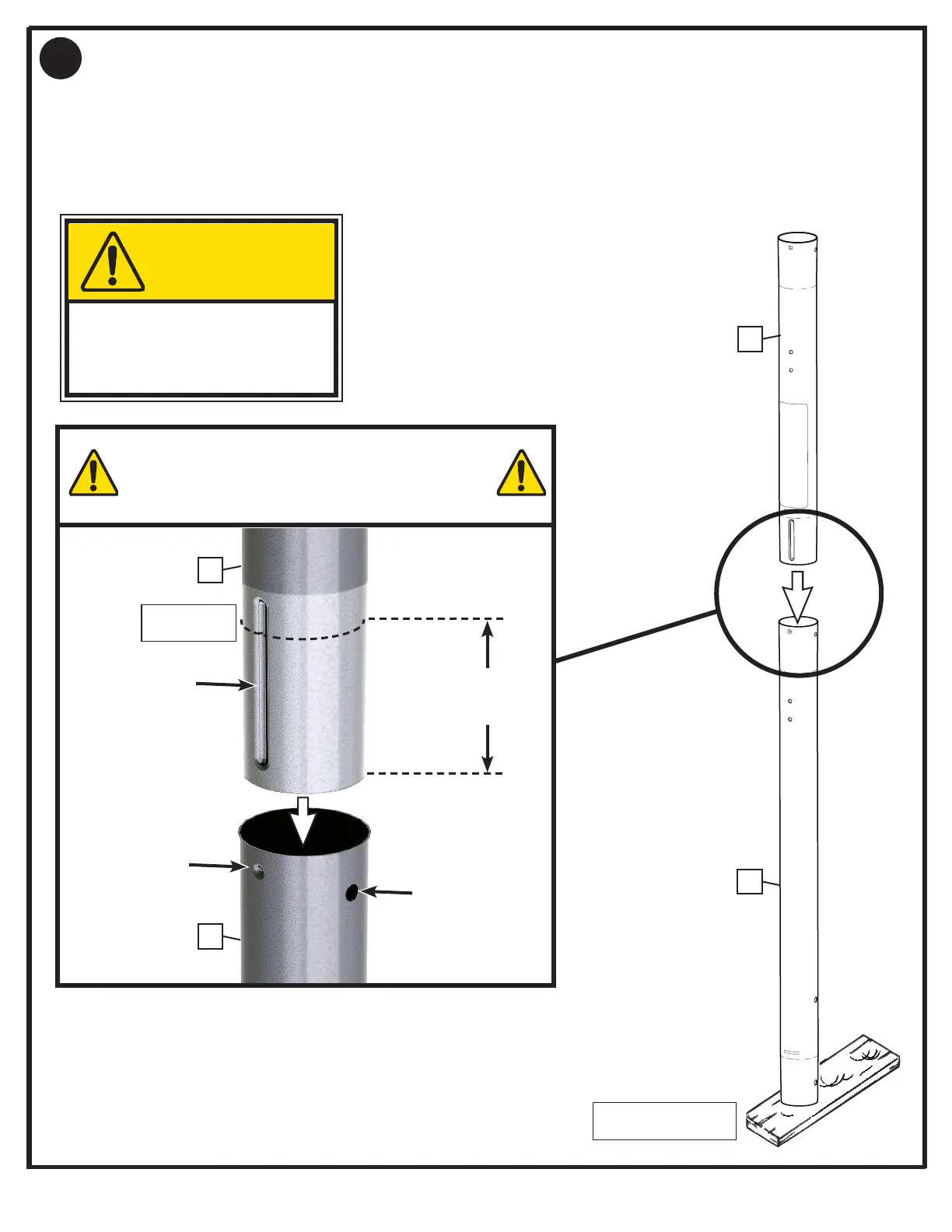

Alinee la concavidad de la sección del poste
superior (4) dentro de la depresión de la sección
del poste intermedio (5) como se muestra.
LÍNEA MARCADA
3 1/2”
(8,9 cm)
POSTE
INTERMEDIO
POSTE
SUPERIOR
CONCAVIDAD
POSTE
SUPERIOR
POSTE
INTERMEDIO
LÍNEA
MARCADA
Mientras se mantiene la alineación, rebote la sección intermedia del poste (5) dentro de la
sección superior (4) utilizando un pedazo de madera como se muestra, hasta que el poste
superior quede alineado con la línea marcada en el poste intermedio.
Debería quedar una superposición 3 1/2" (8,9 cm) cuando se ensamble correctamente.
