4.

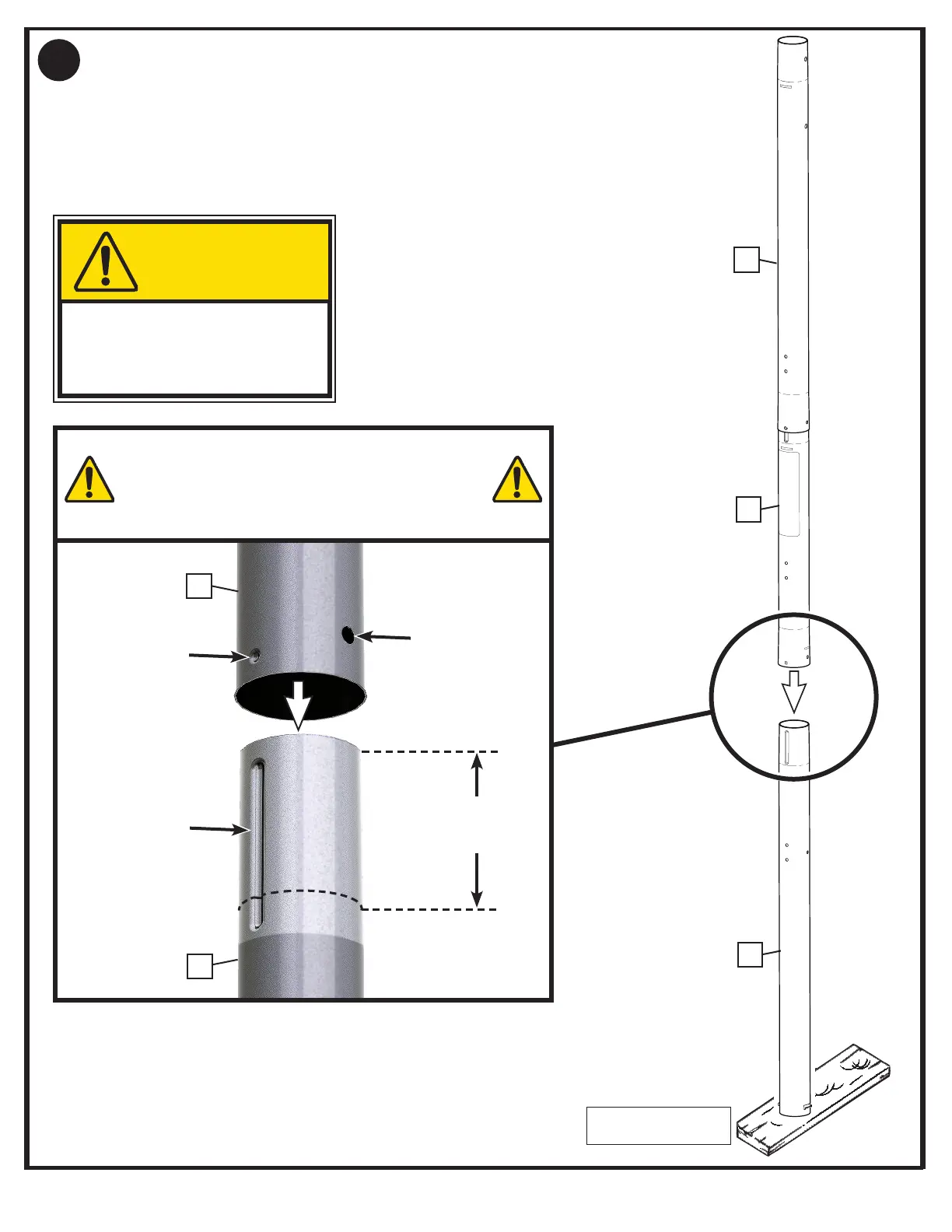

Rebote el conjunto del poste superior e intermedio (4 y 5) en la sección del
poste inferior (6) usando un trozo de madera como se muestra.
Rebote hasta que el conjunto de los postes superior e intermedio esté alineado
con la línea marcada en el poste inferior.
Debería quedar una superposición 3 1/2” (8,9 cm) cuando se ensamble
correctamente.
5
4
6
6
5
¡IMPORTANTE!
Alinee la concavidad de la sección del poste
intermedio (5) dentro de la depresión en la sección
del poste inferior (6) como se muestra.
Depresión
¡PRECAUCIÓN!
CUANDO ESTÁN
CORRECTAMENTE ENCAJADOS
ENTRE SÍ, LAS SECCIONES DE
LOS POSTES DEBERÁN TENER
UNA SUPERPOSICIÓN DE 3-1/2"
POSTE
INFERIOR
POSTE
INTERMEDIO
POSTE
INFERIOR
CONCAVIDAD
LÍNEA MARCADA
3 1/2”
(8,9 cm)
LÍNEA
MARCADA
AGUJERO
(NO SE MUESTRA
A TAMAÑO
COMPLETE)
POSTE
INTERMEDIO
POSTE
SUPERIOR
Pedazo de madera
(no suministrado)
