Specialized AFR E100 - Corte Do Tubo de Direcção da Forqueta

57
USA
FRADEUESP ITANLDPRTJPN
lubrique a zona de contacto entre o avanço e o tubo de direcção.
Instale os rolamentos no tubo de direcção, e coloque uma camada na de lubricante 2.
nas suas superfícies. Os rolamentos assentam por pressão e podem ser instalados
manualmente.
Coloque a forqueta no quadro, seguida pelo anel de compressão da caixa de direcção, 3.
copo superior da caixa de direcção e o cone de carbono com a altura desejada e/ou
espaçador da caixa de direcção.
NOTA: Não instale mais que 40mm de altura nos espaçadores da caixa de direcção. Ao exceder
este limite, pode comprometer a força do tubo de direcção (Veja a g.2).
NOTA: Limpe a superfície de encaixe do tubo de direcção (acima dos espaçadores da caixa de
direcção) com álcool isopropílico ou desengordurante similar, antes de instalar o avanço.
Pré instale o avanço (não aplique força de aperto elevada sem o Expansor de Direcção, de 4.
48mm, instalado).
NOTA: A não ser que a altura do avanço desejada já esteja determinada, é recomendável que a
pré instalação da forqueta e do avanço sejam efectuadas com a altura máxima de espaçamento,
permitida (40mm), possibilitando o maior intervalo de ajuste possível. Os espaçadores podem
ser colocados acima ou abaixo do avanço, para ajustar a sua posição. Assim que a altura precisa
do avanço seja determinada, pode ser efectuado um segundo corte, para eliminar quaisquer
espaçadores que possam ter sido colocados acima do avanço, para atingir a altura desejada.

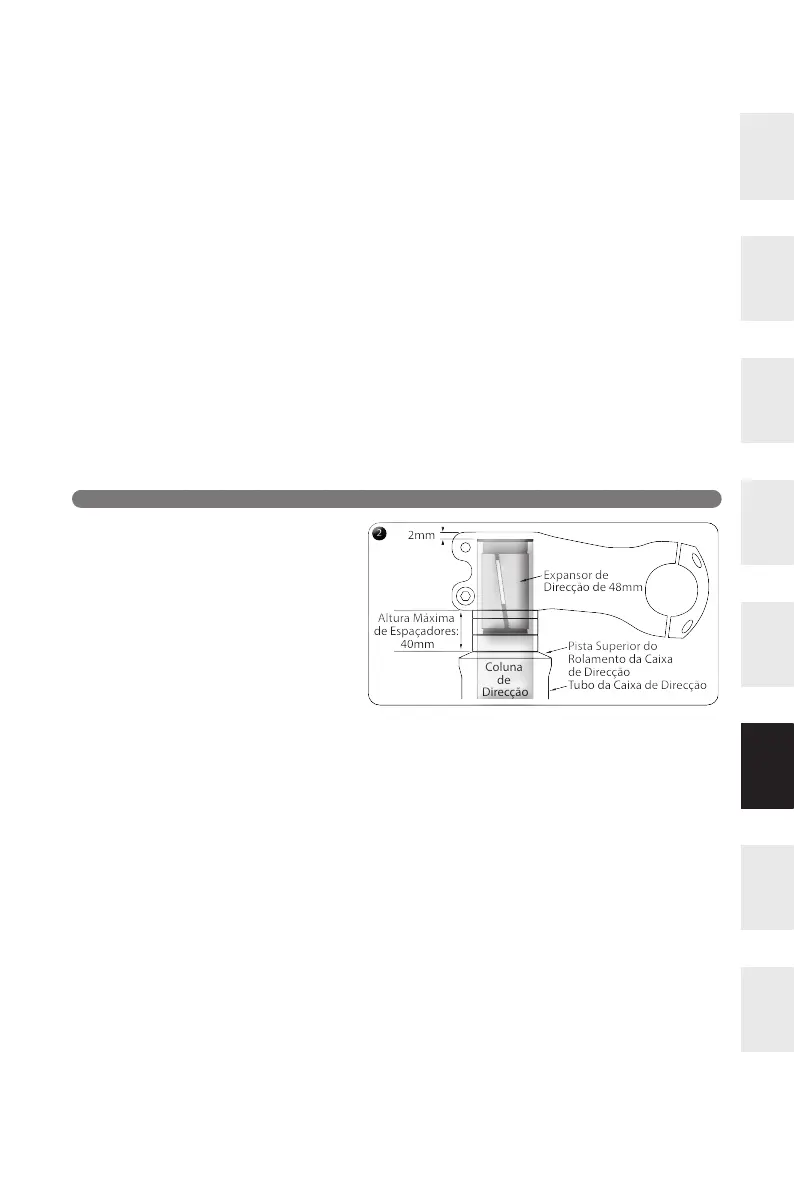

CORTE DO TUBO DE DIRECÇÃO DA FORQUETA
Uma vez atingida a altura inicial 1.
do avanço, marque o tubo de
direcção, no topo do avanço.
Coloque a linha de corte 3mm
abaixo da marca efectuada, dando
espaço necessário ao rebordo do
Expansor de Direcção, de 1mm.
O resultado nal, são 2mm de
espaço. (g. 2)
Cubra a área onde pretende cortar 2.
a coluna de direcção da forqueta
com diversas camadas de ta isoladora. Esta acção irá evitar que as bras desem,
resultando num corte mais limpo. Uma vez coberta a área com a ta, marque-a
a caneta, localizando com precisão a zona do corte. Para evitar que as bras do
composto se desem, utilize uma lâmina rebarbadora lisa, sem dentes. Uma lâmina
de corte na (36 dentes) também é aceitável. Verique de novo todas as medições
efectuadas, assegurando-se de que não vai cortar o tubo demasiado curto. É mais
fácil repetir as medições que comprar uma forqueta nova.
NOTA: É muito importante que seja feito um corte direito na coluna de direcção. Para obter o
melhor resultado, use uma ferramenta de guia de corte de coluna de direcção.
Uma vez cortada a coluna no tamanho desejado, remova todos os desperdícios no 3.
topo da coluna de direcção, arredondando a sua extremidade com uma lixa na. Lixe
apenas a extremidade e não a superfície da zona de aperto! Limpe toda a poeira
excessiva. Assegure-se de que não respira pó de bra de carbono!
Para informações adicionais sobre a preparação da bra de carbono, visite por favor
a secção técnica em www.specialized.pt .
2mm
Coluna
de
Direcção
Pista Superior do
Rolamento da Caixa
de Direcção
Altura Máxima
de Espaçadores:
40mm
Expansor de
Direcção de 48mm
Tubo da Caixa de Direcção
2
2mm
Coluna
de
Direcção
Pista Superior do
Rolamento da Caixa
de Direcção
Altura Máxima
de Espaçadores:
40mm
Expansor de
Direcção de 48mm
Tubo da Caixa de Direcção
2
Os próximos passos para a instalação da forqueta, continuam na página seguinte
