- Confermare la scelta;
- Programmare la quantità di gas che si desidera recuperare;
- Per l’uso della tastiera e dell’encoder far riferimento al par. 6.0
Nota: La macchina è dotata di un dispositivo di sicurezza che controlla la quantità di gas presente
nella bombola interna; se si tenta di effettuare un recupero con la bombola riempita oltre la soglia
d’allarme (17,5Kg) sul display apparirà un messaggio di errore più il messaggio di bombola piena, in
questo caso si potranno effettuare solo operazioni di vuoto e carica fino a quando la quantità di gas
nella bombola sarà scesa sotto i 17,5Kg.
LA STAZIONE È DOTATA DI UN SISTEMA DI SICUREZZA CHE INTERVIENE INTERROMPENDO IL RECUPERO E
APRENDO LA VALVOLA DEI GAS INCONDENSABILI QUANDO LA PRESSIONE DELLA BOMBOLA RAGGIUNGE I
15
BAR
.
UNA VALVOLA DI SICUREZZA MECCANICA INTERVIENE AUTOMATICAMENTE SE LA PRESSIONE SUPERA I
16
BAR
.
6.4 CONTROLLO PRESSIONI IMPIANTO A/C
− Collegare i tubi di bassa e alta pressione al sistema AC;
− Selezionare dal menù principale “prova pressioni WSC manuale”;
− Selezionare il tipo di compressore presente (geometria fissa o variabile);
− Mettere in moto la vettura ad un regime di 1500 giri/min.
− Inserire l’impianto A/C.
− Controllare le pressioni sui manometri;
− Se i valori rientrano in quelli di tolleranza la barra diventa verde;
− Se la barra è rossa, i valori sono al di sotto o al di sopra di quelli di tolleranza;
− Premendo il tasto “F” durante il test è possibile visualizzare per alcuni secondi i valori min, medio e
massimo;
− I valori corretti vengono visualizzati in verde; quelli fuori tolleranza in rosso;
Funzione WSC manuale
− Tenendo premuto il tasto “freccia su” durante il test delle pressioni si aggiunge gas al sistema AC;
− Premendo il tasto “freccia giù” il gas viene recuperato;
− Una freccia sul display indica l’operazione in corso;
− Premere il tasto “STOP” sulla tastiera;
− Avviare il veicolo a 1500 giri;
− Accendere l’impianto AC
− Controllare la pressione sui manometri “A” e “B” secondo la tabella seguente:
Temperatura ambiente
Bassa Pressione
Cilindrata variabile
Alta Pressione
Cilindrata variabile
Bassa Pressione
Cilindrata fissa
Alta Pressione
Cilindrata fissa
°C 15 0,5 – 2,0 7,5 – 13
°C 20 0,5 – 2,5 10 – 16
°C 25 0,5 – 2,5 12 – 18
°C 30 0,5 – 3 12 – 20
- A fine test, scollegare i raccordi dal sistema AC, ed effettuare il recupero
del gas presente nei tubi utilizzando la funzione manuale.

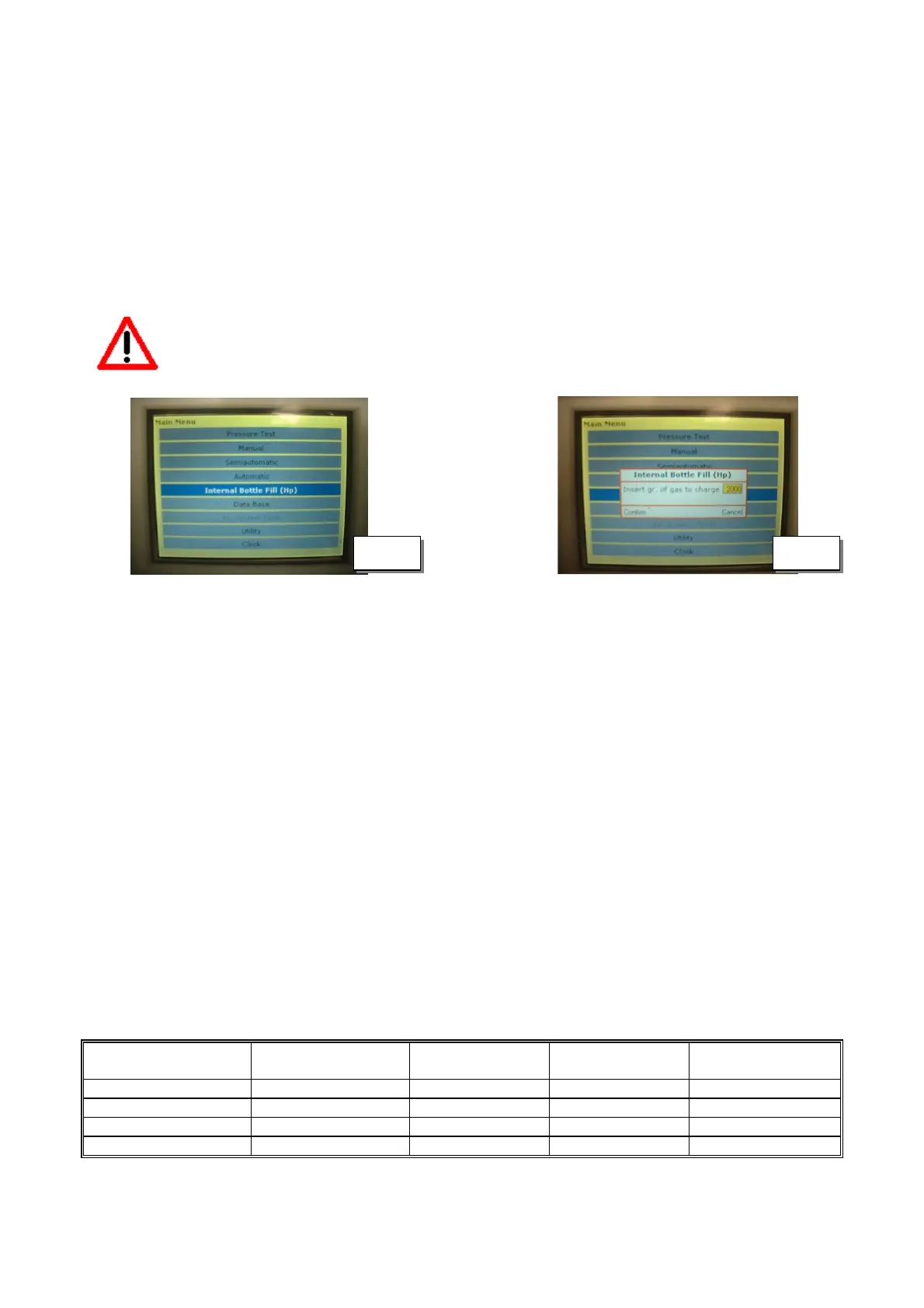

Fig. 8 Fig. 9
