3.6.1 Valve motor drive models

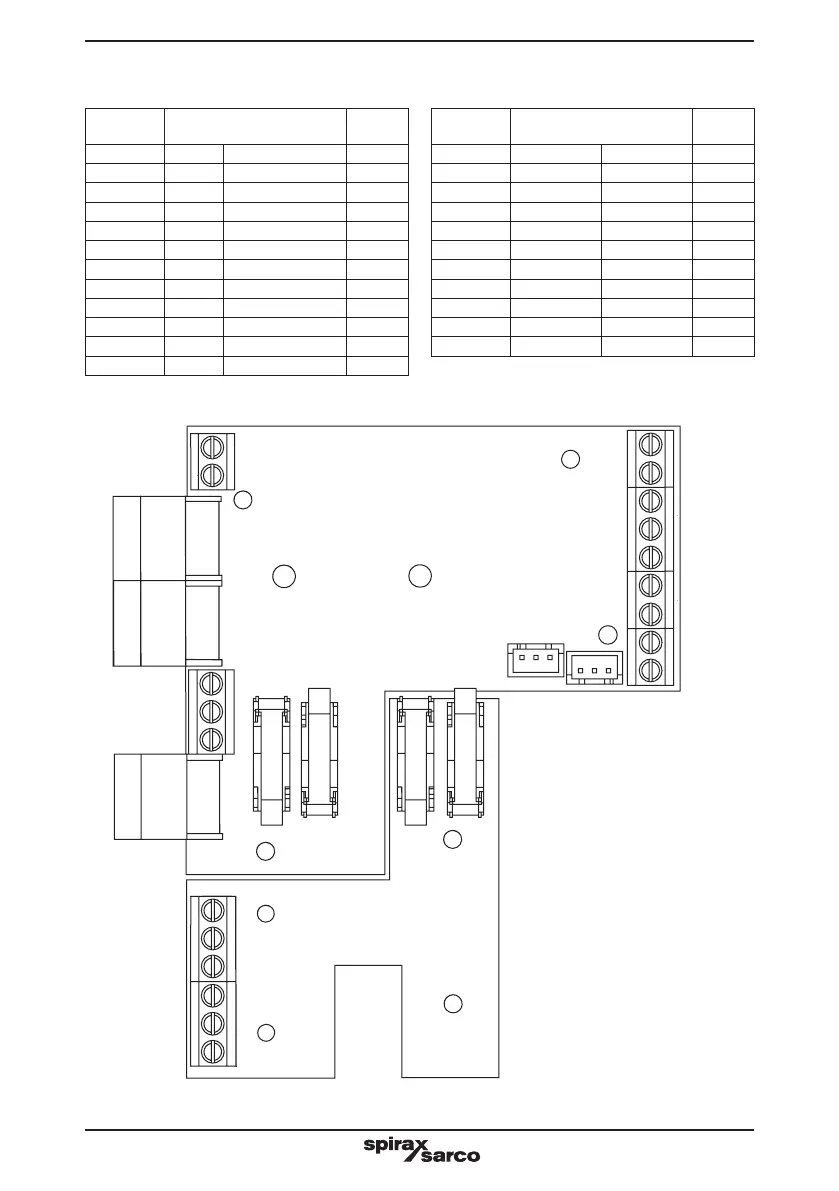

Fig. 14 Actuator termination PCB (Note: PE protective earth connection is on housing plate).
Table 2 Fuse ratings for all variants of the AEL5_ _ _ _ actuators
X10
X5
X9
X4
X6
PE
X11 X0
X1
X7
X2
X3
1
6
7
4
2
1
2
X1 = Internal wiring
X2 = Internal wiring
X3 = Internal wiring
X4 = Potentiometer 1
(optional)
X5/1 = Neutral
X5/2 = Motor phase to open
X5/4 = Motor phase to close
X6 = Additional position
switch (optional)
X7 = not used
X9 = Potentiometer 2
(optional)
X0 = Potentiometer 2
(optional)
PE = Earth connection
to housing
X10 = Not used
Actuator Power supply / frequency
Fuse
(A)
Actuator Power supply / frequency
Fuse
(A)
AEL51211 230 V 50 / 60 Hz 0.125 AEL54211 230 V 50 / 60 Hz 0.63
AEL51212 115 V 50 / 60 Hz 0.25 AEL54212 115 V 50 / 60 Hz 1.25
AEL51213 24 V 50 / 60 Hz 1 AEL54213 24 V 50 / 60 Hz 3.15
AEL51214 24 V Continuous 1.6 AEL54214 24 V Continuous 1.6
AEL52211 230 V 50 / 60 Hz 0.16 AEL55311 230 V 50 / 60 Hz 0.63
AEL52212 115 V 50 / 60 Hz 0.315 AEL55312 115 V 50 / 60 Hz 1.25
AEL52213 24 V 50 / 60 Hz 1.6 AEL55313 24 V 50 / 60 Hz 3.15
AEL52214 24 V Continuous 1 AEL55314 24 V Continuous 4
AEL53211 230 V 50 / 60 Hz 0.25 AEL53211 230 V 50 / 60 Hz 0.8
AEL53212 115 V 50 / 60 Hz 0.5 AEL53212 115 V 50 / 60 Hz 1.6
AEL53213 24 V 50 / 60 Hz 1.6 AEL53213 24 V 50 / 60 Hz 6.3
AEL53214 24 V Continuous 1.6
