Lectura: Screw-Tornillo/ Washer-Arandela/ Nut-Tuerca

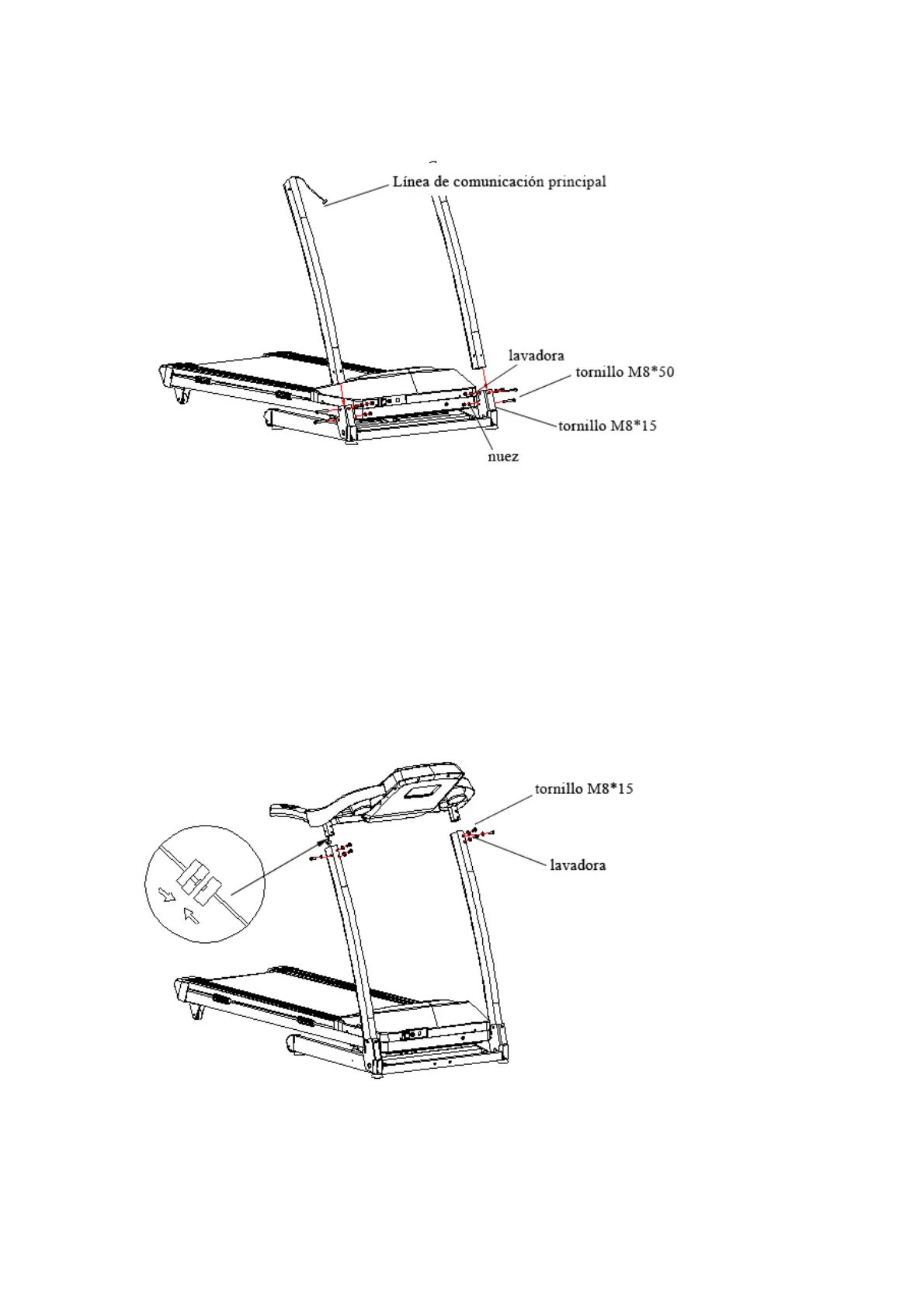

a) Deje que la línea de comunicación pase a través del pilar derecho del medidor.
b) Ponga los pilares del medidor sobre el marco base. En primer lugar, utilice 2 tornillos M8
*
15 y 2 arandelas;
luego, utilice 4 tornillo M8 * 50, 4 arandelas y 4 tuercas para fijar los
pilares del medidor. (No apriete los tornillos al principio)
Etapa 2: Instale el apoyo del medidor
a) Conecte la línea de comunicación con cuidado.
b) Use 6 Tornillo M8 * 15, 6 arandelas para sujetar el apoyo del medidor. (No apriete los
tornillos al principio)
7、Instalación
Etapa1: Instalar pilares de medidor
