3. MONTAGE-INSTRUCTIES

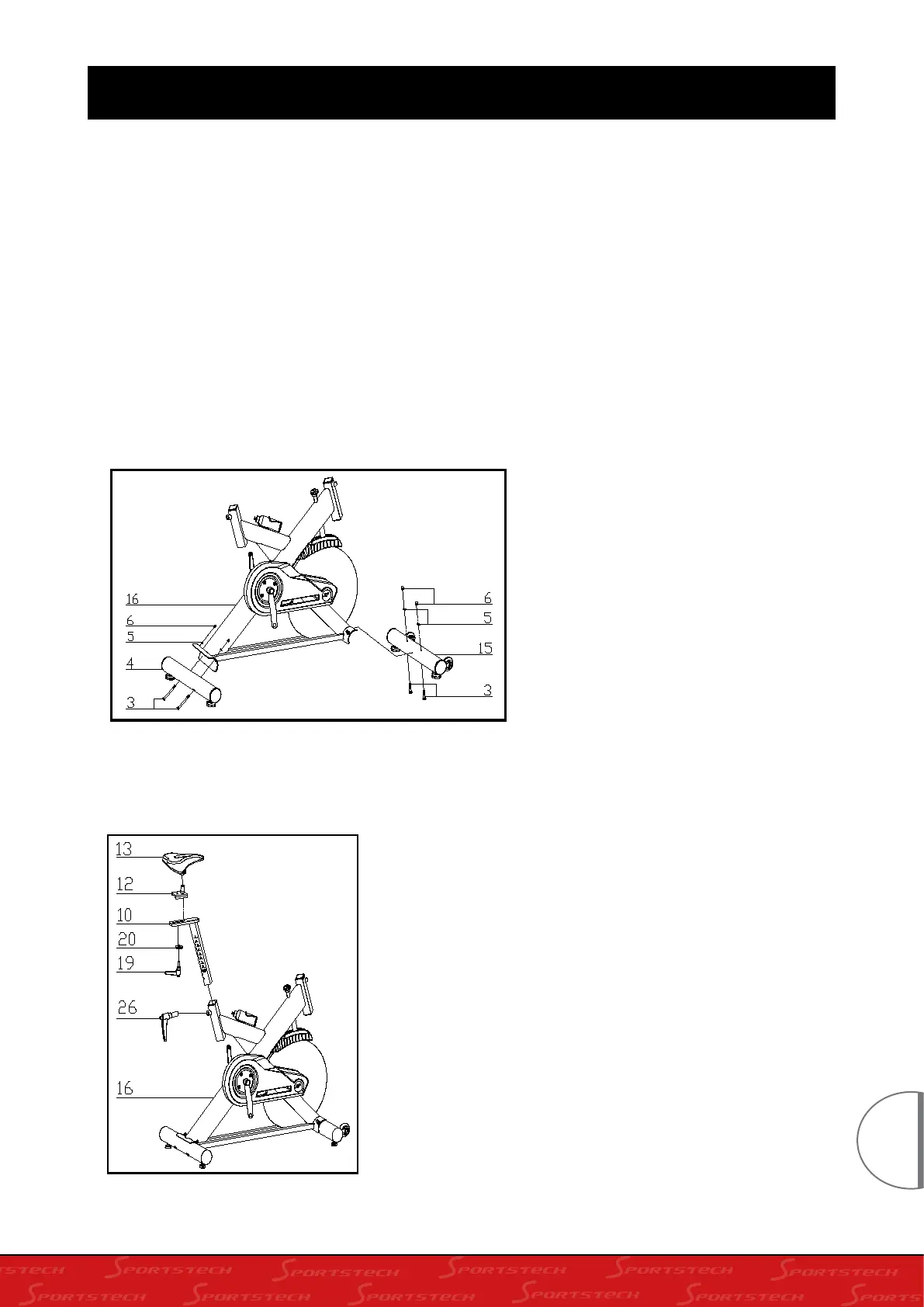

Monteer de voorste standaard (15)
aan het hoofdframe (16) met twee
sets Ø10 gewelfde sluitringen (5),
M10 dopmoeren (6) en M8x90
steunbouten (3). Om de achterste
standaard (4) aan het hoofdframe
(16) te bevestigen, gebruik je de 2
sets Ø10 gewelfde sluitringen (5),
M10 dopmoeren (6) en M10x90
steunbouten (3).
Schuif de zadelsteun (10) in de zadelsteunhouder
van het hoofdframe (16). Schuif de zadelhouder
(12) op de zadelsteun (10) en zet hem vast met
een vlakke sluitring 1 (20) en de L-hendel (19).
Maak het geribbelde gedeelte van de L-hendel
(19) los, trek het uit en selecteer de gewenste
hoogte. Laat de hendel los en draai het geribbelde
gedeelte van de hendel vast. Bevestig nu het zadel
(13) aan de zadelhouder (12) zoals afgebeeld en
draai de bouten rond de schroeven onder het zadel
vast.
Let op:
Montage-instructies:
• Vóór de montage moet je erop letten dat er voldoende ruimte is om de montageplaats vrij te hou-
den.
• Gebruik het meegeleverde gereedschap voor montage.
• Controleer voor de montage alle benodigde onderdelen op de volledigheid.
Onder de QR-code/link op de vorige pagina vind je een genummerde explosietekening met alle
afzonderlijke onderdelen van de Speedbike.
