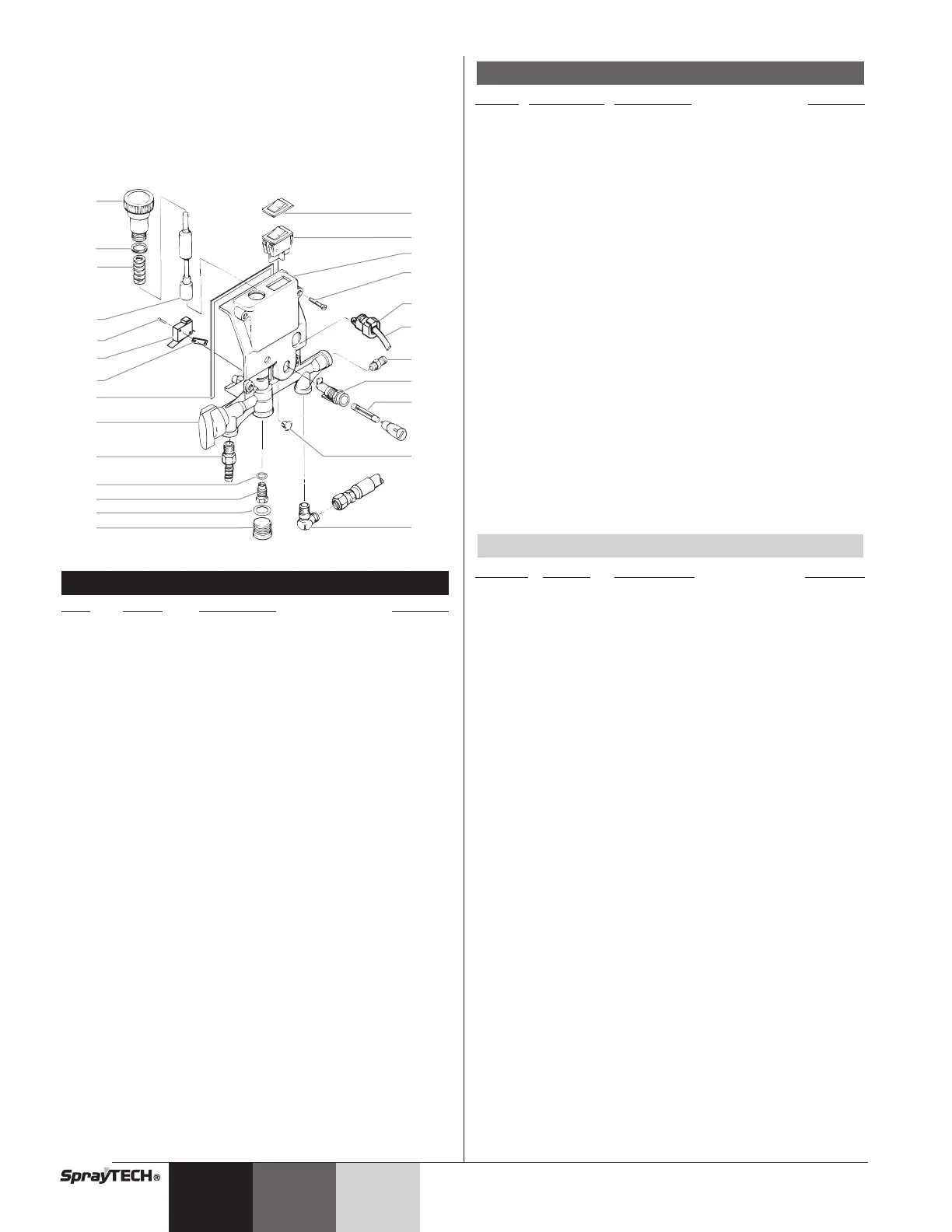

Pressure Control Assembly •
Dispositif de réglage de la pression •
Conjunto del control de la presión
(P/N 0508106)
Item Part # Description Quantity
1 0295426 Pressure control knob...........................1
2 9822522 Retaining ring........................................1
3 02712 Spring ...................................................1
4 0295377 Plunger .................................................1
5 9800604 Screw....................................................2
6 0295490 Pressure switch ....................................1
7 03662 Spacer ..................................................1
8 0295350 Gasket ..................................................1
9 0295905 Prime/Spray valve assembly ................1
10 9885568 Barbed fitting.........................................1
11 9871056 O-ring....................................................1
12 0295902 Transducer assembly
(torque to 180 in./lbs.)...........................1
13 9871060 O-ring ...................................................1
14 9885562 Plug (includes item 13)
(torque to 20 ft./lbs.) .............................1
15 9850932 Switch boot ...........................................1
16 0275555 Switch ...................................................1
17 0295321 Control housing.....................................1
18 9802287 Screw (torque to 20 in./lbs.) .................4
19 0276363 Strain relief............................................1
20 0295340 Cord set ................................................1
21 05045 Nipple....................................................1
22 0269112 Fuse holder...........................................1
23 54276 Fuse, 12 amp........................................1
24 9850640 Plug.......................................................1
25 12440 90° elbow..............................................1
