SprayTECH 295001 - Filter Assembly (Optional); Filtre (Facultatif); Conjunto del Filtro (Opcional)

EnglishFrançais
© SprayTECH. All rights reserved. 39
Español
Article Nº de pièce Description Quantité
1 0281316 Cale (couple de torsion: 20 pi/lb)..........1
2 0090523 Joint torique ..........................................2
3 0508140 Ensemble tige/boule
(comprend le élément 2).......................1
4 0036352 Ressort .................................................1
5 0090512 Rondelle à dents...................................1
6 0278312 Écrou ....................................................1
7 0278303 Came ....................................................1
8 0278304 Bouton ..................................................1
9 9890112 Pince de retenue ..................................2
10 0508330 Étiquette................................................1
11 0295905 Valve amorçage/pulvérisation
Artículo
Pieza # Descripción Cantidad
1 0281316 Conjunto del asiento (aplique un
par de torsión de 10-12 pies/lb)............1
2 0090523 Anillo en O............................................2
3 0508140 Conjunto de la varilla/bola
(incluye artículo 2) ................................1
4 0036352 Resorte .................................................1
5 0090512 Rondana de estrella .............................1
6 0278312 Tuerca...................................................1
7 0278303 Leva......................................................1
8 0278304 Perilla....................................................1
9 9890112 Broque retenedor..................................2
10 0508330 Rótulo ...................................................1
11 0295905 Conjunto de la válvula de
Cebar/Atomizar
NOTA: Se puede dar mantenimiento al ensamble del
asiento de la válvula y los aro sellos sin
desarmar todo el ensamble de válvulas
PRIME/SPRAY (cebar/pintar). Usando una llave,
afloje la tuerca hexagonal y quite el ensamble
de válvulas PRIME/SPRAY (cebar/pintar) de la
carcaza de control de presión. Esto permitirá el
acceso al ensamble del asiento de válvulas y
los aro sellos. Apriete la tuerca hexagonal a 13-
15 pies/libras durante el re-ensamblado.
Español
NOTA: L'entretien de l'assemblage du siège de
soupape et des joints toriques peut être
effectué sans que l'assemblage de la soupape
PRIME/SPRAY ne soit complètement démonté.
À l'aide d'une clef, desserrer l'écrou hexagonal
et retirer l'assemblage de la soupape
PRIME/SPRAY du boîtier régulateur de pression
pour atteindre l'assemblage du siège de
soupape et les joints toriques. Serrer l'écrou
hexagonal au couple 13-15 lb-pi durant le
remontage.
Français

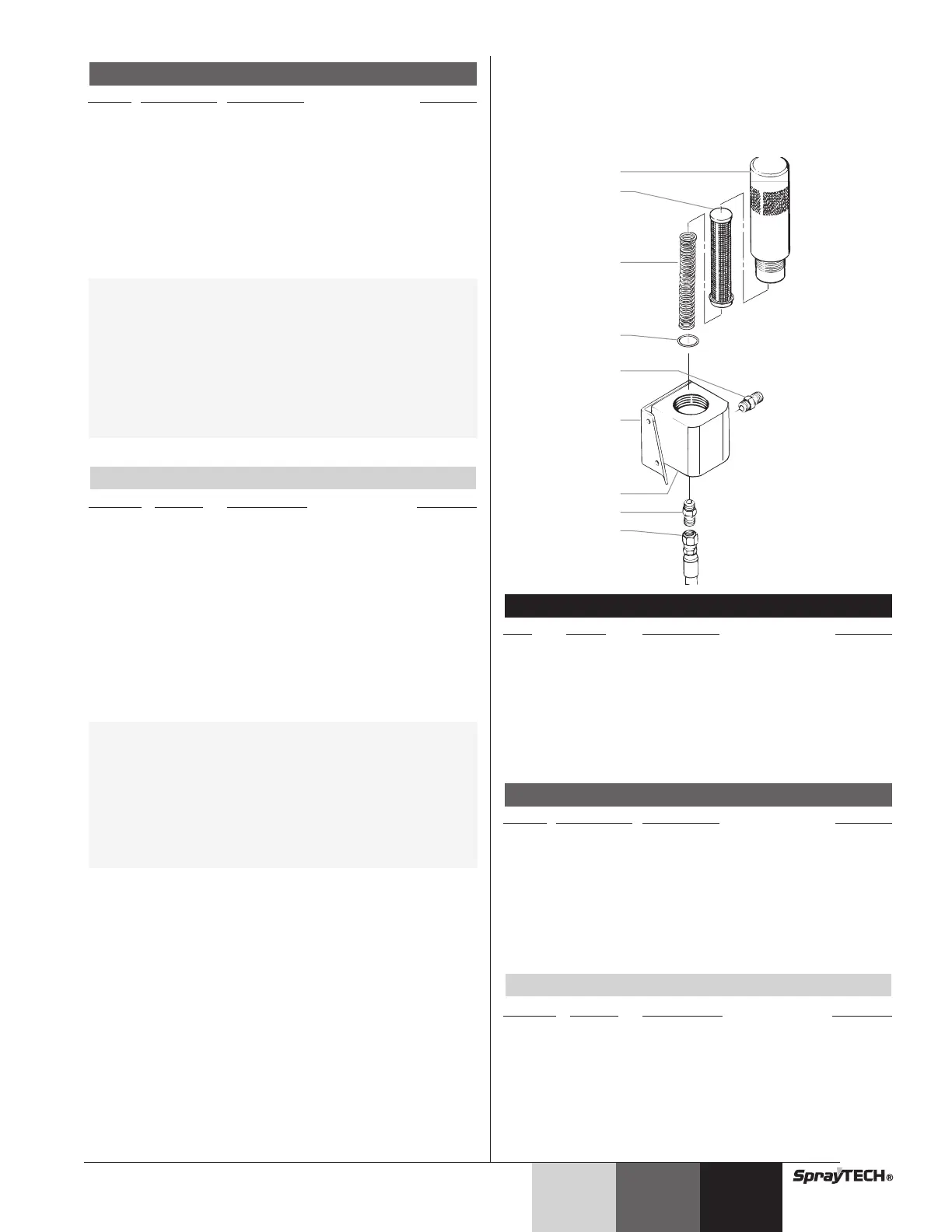

Filter Assembly (optional) •
Filtre (facultatif) •
Conjunto del filtro (opcional)
(P/N 0295903)
Item Part # Description Quantity
1 0294194 Filter body.............................................1
2 14069 Filter sieve ............................................1
3 9894245 Filter sieve support ...............................1
4 14072 O-ring....................................................1
5 02518 Nipple....................................................1
6 0508300 Filter bracket.........................................1
7 0295380 Filter head.............................................1
8 05045 Nipple....................................................1
9 13549 Fluid hose .............................................1
Article
Nº de pièce Description Quantité
1 0294194 Logement du filtre.................................1
2 14069 Tamis filtrant..........................................1
3 9894245 Support du tamis filtrant........................1
4 14072 Joint torique ..........................................1
5 02518 Raccord fileté........................................1
6 0508300 Support de la tête de filtre ....................1
7 0295380 Tête de filtre..........................................1
8 05045 Raccord fileté........................................1
9 13549 Flexibe d'alimentation en liquide ..........1
Artículo
Pieza # Descripción Cantidad
1 0294194 Cuerpo del filtro ....................................1
2 14069 Criba del filtro .......................................1
3 9894245 Soporte de la criba del filtro..................1
4 14072 Anillo en O ............................................1
5 02518 Niple......................................................1
6 0508300 Soporte de la cabeza del filtro..............1
7 0295380 Cabeza del filtro....................................1
8 05045 Niple......................................................1
9 13549 Manguera de fluido...............................1
