341609 ISS S 11.2004
3
453403 ISS Q 11.2004 453404 ISS Q 11.2004
Widok w przekrojach W+
1a: Korpus pompy
2a: Nakrętkakołpakowa
3: O-ring
4: Wirnik pompy
6: O-ring
7a: Płytatylna
8: Kołekustalającypozycjęwirnikapompy
9a: Klamrapierścieniowa
10: O-ring
11: Wałpompy
14: Korpuspośredni
Przekrój 1Pojedynczeuszczelnieniedlawałurozmiarř25iř35
Przekrój 2 Podwójneuszczelnienietypupłukanegodlawałurozmiarř25iř35
Przekrój 3 Pojedynczeuszczelnieniedlawałurozmiarř55
Przekrój 4Podwójneuszczelnienietypupłukanegodlawałurozmiarř55
5.1: Pokrywauszczelnienia
5.3: Pierścieńdociskowy
5.4: Rurkaodprowadzająca
5.5: O-ring
5.6: Pierścieństały
5.7: Pierścieńwirujący
5.8: Kołek
5.9: Pokrywauszczelnienia
5.10: O-ring
5.11: Pierścieńdociskowy

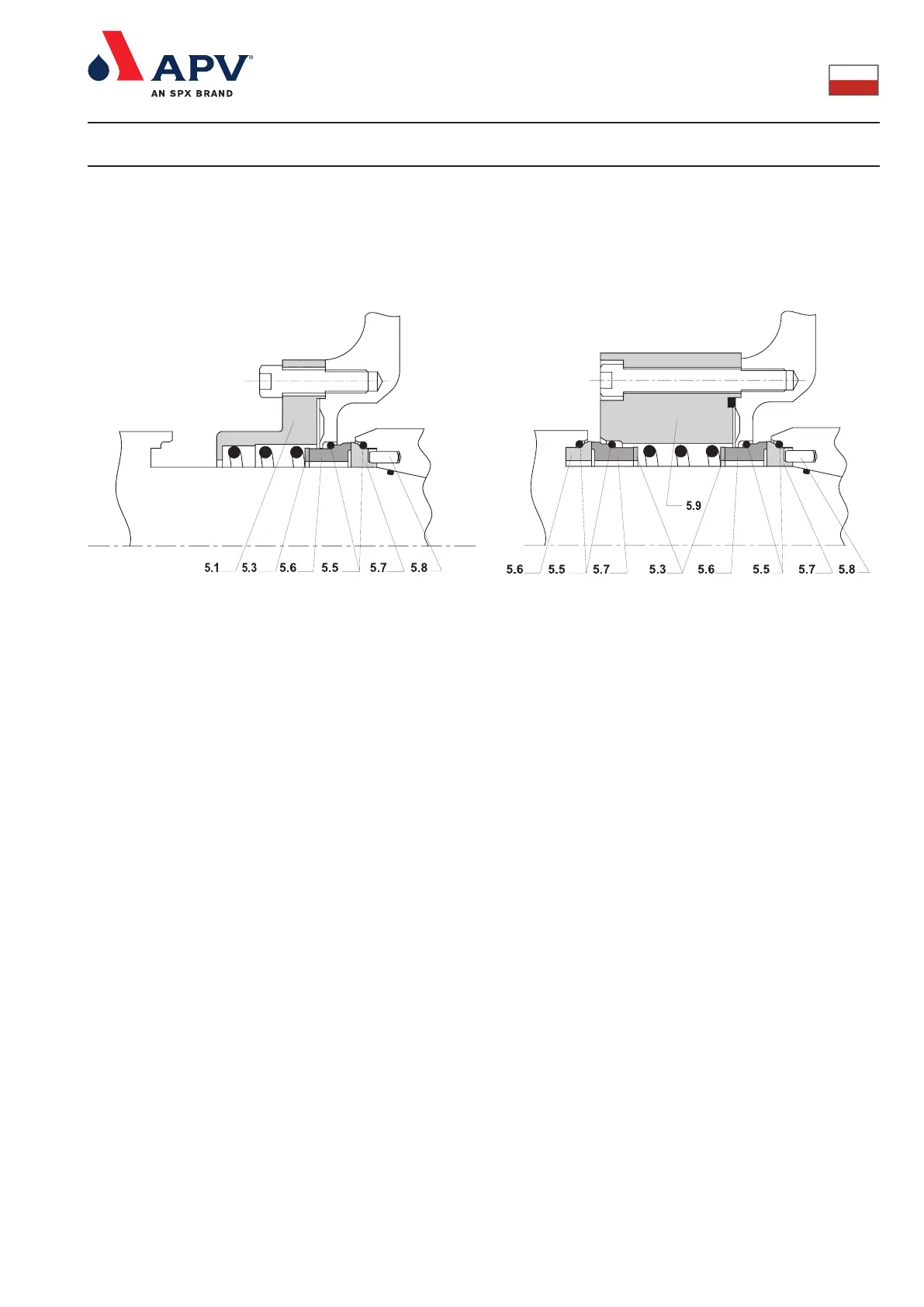

Przekrój 3
Wrozmiar ř55
Przekrój 4
Wrozmiar ř55
