Montage du guidon avec manchon de guidon
Les guidons SQlab en aluminium et les guidons SQlab en carbone (sauf le SQlab 3OX Trial Fabio Wibmer) sont compatibles avec les
cales de guidon SQlab handlebar shim alloy 31.8 mm to 35.0 mm. Grâce à ce manchon spécial pour guidon, les guidons SQlab ALU et
SQlab Carbon peuvent être montés dans toutes les potences en aluminium avec un diamètre de cale de 35,0 mm en combinaison avec
des cales à 2 et 4 boulons.
La largeur du collier de serrage de la potence ne doit pas être inférieure à 46 mm et ne doit pas dépasser 54 mm.
Le montage est similaire à la première étape, le montage dans des tiges conventionnelles de 31,8 mm. Lors de la première étape de
l‘assemblage, les deux moitiés du manchon du guidon doivent être placées au centre du guidon. Fixez-les maintenant à l‘aide du joint
torique joint. Veuillez noter que le joint torique doit être poussé sur le guidon avant que les autres pièces ne soient montées. Poursui-
vez maintenant le montage du guidon (p.8).
Du point de vue du fabricant, nous conseillons de toujours utiliser des combinaisons guidon-tige avec le même diamètre de serrage.
En raison de la plus faible stabilité des guidons de 35,0 mm de diamètre ainsi que d‘une rigidité souvent trop élevée, les avantages
des guidons de 31,8 mm de diamètre de serrage l‘emportent nettement.

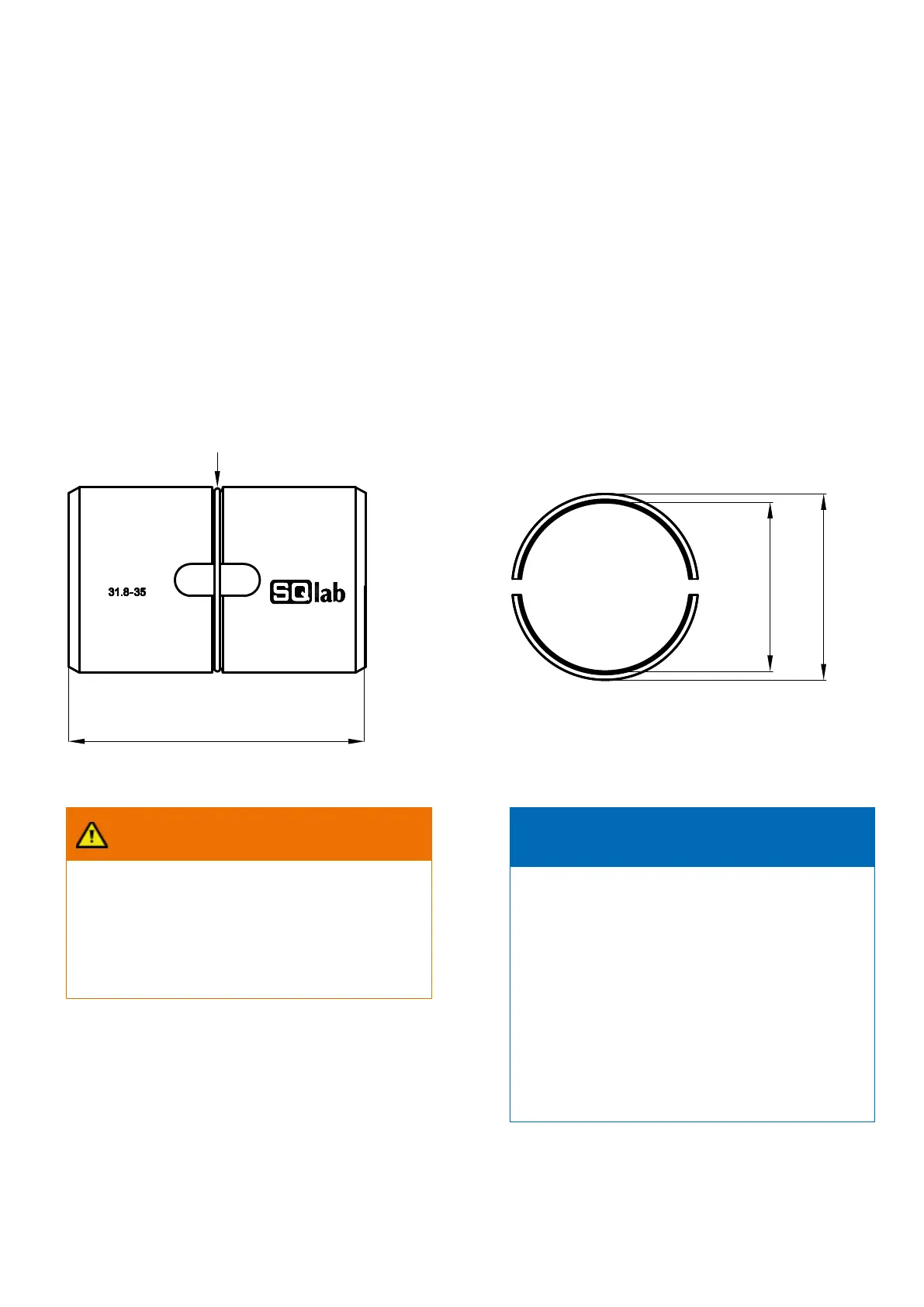

Ø 31,8 mm
Ø 35,0 mm
56 mm
O-Ring
Avertissement
L‘utilisation de l‘alliage de cales de guidon SQlab de 31,8
mm à 35,0 mm réduit la libération ASTM de tous les gui-
dons qui sont utilisés en combinaison avec ce manchon.
La combinaison du guidon et du manchon de guidon a
un dégagement selon :
Catégorie 2 ASTM F2043 - 13
Indication
L‘utilisation de l‘alliage de cales de guidon SQlab de 31,8
mm à 35,0 mm réduit la durabilité du guidon qui est uti-
lisé en conjonction avec celui-ci.
Avec un diamètre de serrage de 35,0 mm, la résistance
est plus faible qu‘avec un diamètre de serrage de 31,8
mm.
L‘utilisation d‘une potence avec un diamètre de serra-
ge de 31,8 mm en combinaison avec un guidon avec un
diamètre de serrage de 31,8 mm est fortement recom-
mandée ici.
Cette combinaison assure une interaction idéale des
composants en termes de fonction et de durabilité ma-
ximale.
