Deutsch Seite 5
Achtung:
Die Spectro S7 Getriebenabe ist
für Tandems, Transporträder und
ähnliche Beanspruchung nicht
verwendbar.
MONTAGE SCHALTER
UND CLICKBOX
• Schalter (1, Bild 5) auf den
Lenker schieben.
• Festgriff (2) auf Lenkerende
montieren.
• Schalter an den Festgriff anlegen,
ausrichten und mit Schraube (3)
befestigen, Innensechskant 3 mm,
Anzugsmoment 1,5 Nm.
Achtung:
• Festgriffe nicht mit fettenden
Lösungen montieren. Sie sind
sicherheitsrelevant und dürfen
sich nicht vom Lenker lösen.
• Nie ohne Festgriffe fahren.
Der Drehgriff könnte sich
lösen, dies kann zu schweren
Verletzungen führen.
• Prüfen Sie, daß Schalter und
Bremshebel in ihrer Funktion
nicht behindert sind (evtl. neu
ausrichten).
• Beim Verlegen des Schaltzugs
sind kleine Radien zu vermeiden.
Der Schaltzug ist an 3 Stellen
des Unterrohrs zu befestigen.
• Letzte Befestigung an der
unteren Hinterradgabel unmittel-
bar hinter dem Kettenblatt.
Die Seilhülle muß in den Be-
festigungspunkten verschiebbar
sein.
• Drehgriff in den 1. Gang schalten.

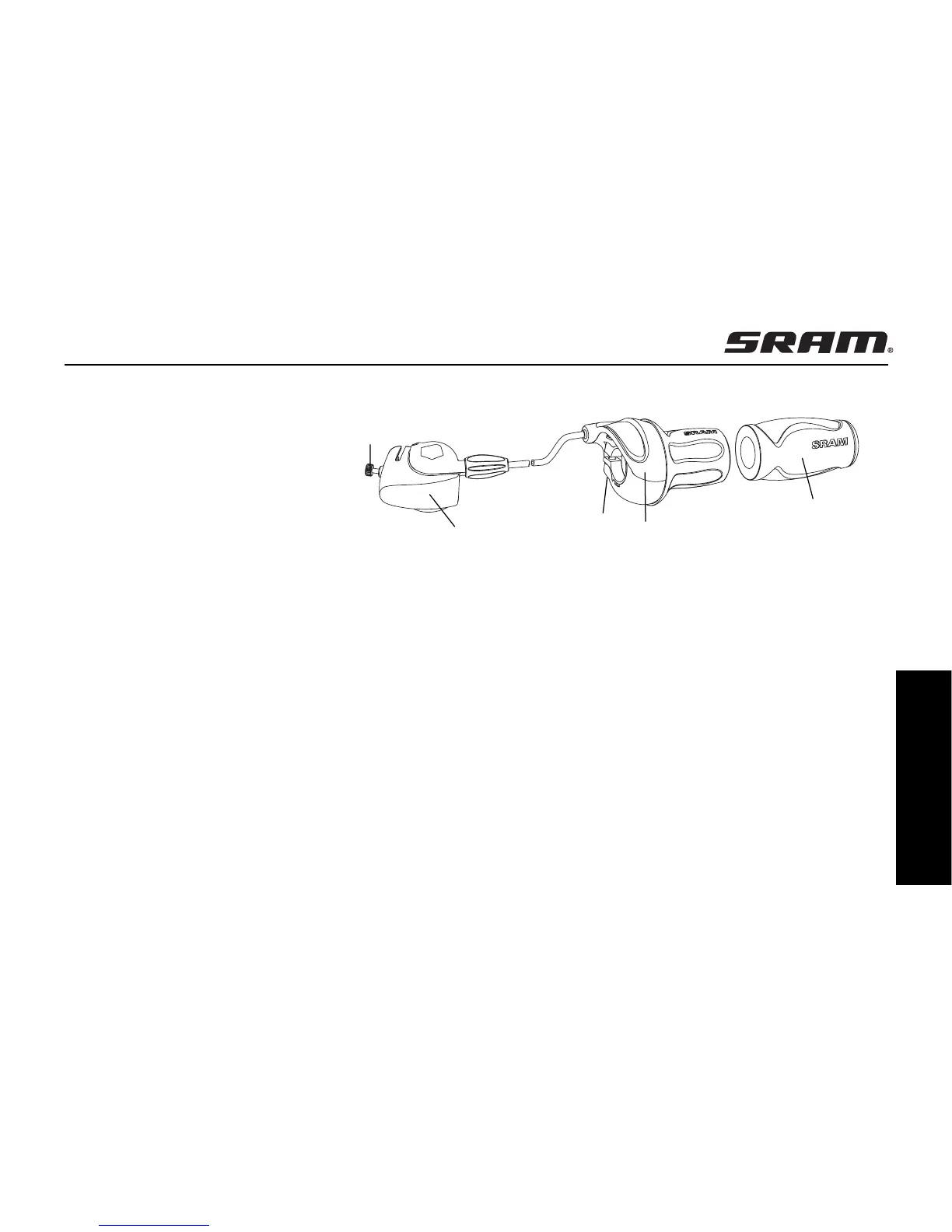

• Clickbox (4, Bild 5) bis Anschlag
auf die Nabenachse aufschieben.
Der rote Führungssteg sitzt dann
vollständig in der Nut des Click-
boxgehäuses.
• Rändelschraube (5, Bild 5) von
Hand festziehen.
5
Montage
1
4
5
2
3
