STA-RITE 5MPR - Sezione 8 Dati Tecnici

Italiano

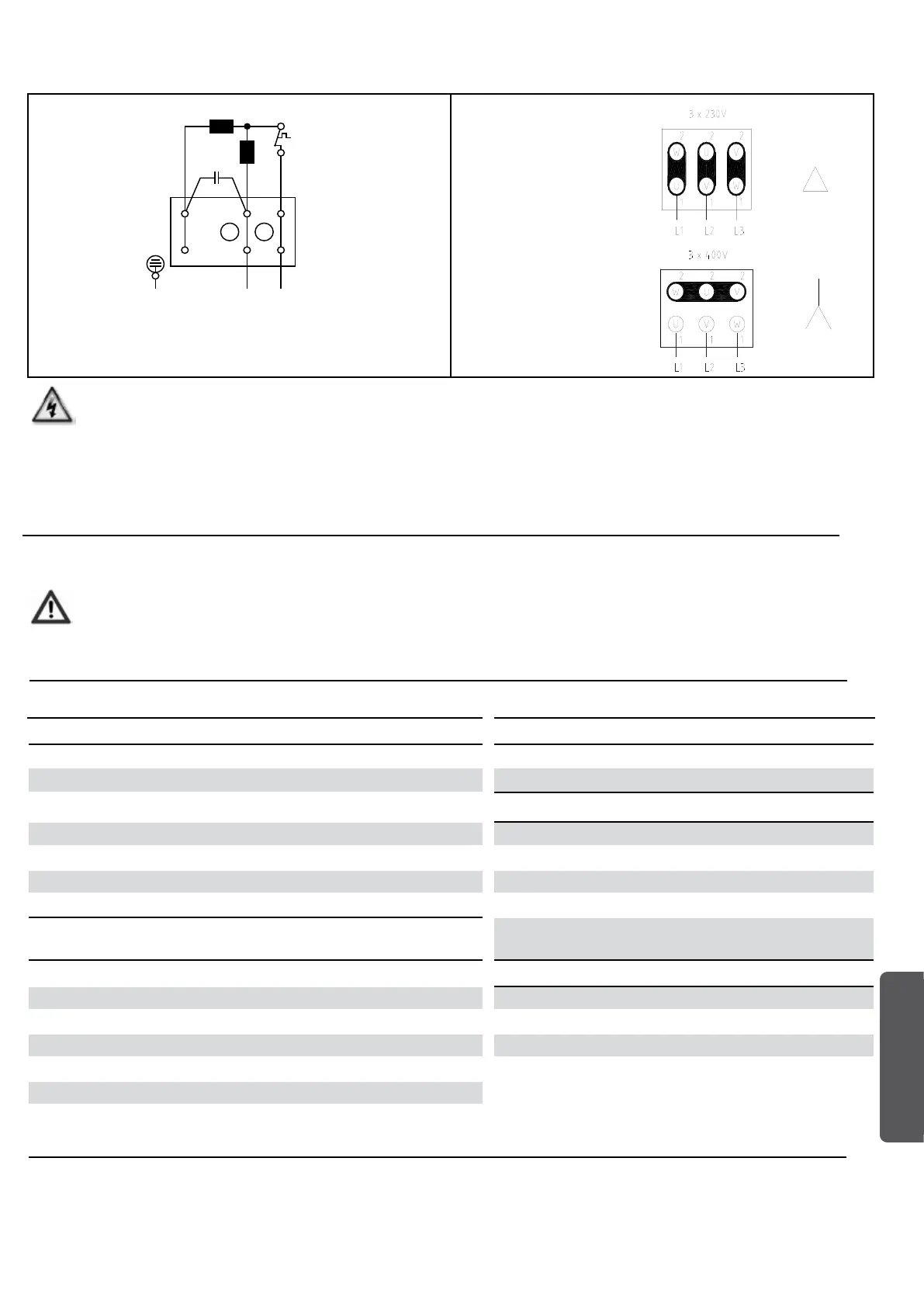

Monofase diagrama di cablaggio Trifase diagrama di cablaggio
  220-240V/50Hz      380-420V/50Hz
Ha Fase principale
Hi Fase ausiliare
TW Interrupttore termostatito di protezione
C Condensatore
I motori trifase vengono
collegati a TRIANGOLO,
con una tensione di rete
di 3 x 230 V
I motori trifase vengono
collegati a STELLA,
con una tensione di rete
di 3 x 400 V
Interrompere la tensione durante gli interventi sui cavi di collegamento.
Controllare la direzione di rotazione del motore trifase dopo ogni collegamento. Se questa non corrisponde con la freccia
indicata sul motore, bisognerà scambiare i collegamenti bifase nella scatola di collegamento.
Ogni motore deve essere dotato di une messa a terra permanente.
Gliallacciamentinonconformialleprecauzionisopraindicateannullanolagaranzia.
Sezione6
Assistenza
Le pompe sono progettata per funzionare per anni senza che sia necessario il minimo intervento.
Interrompere sempre la tensione prima di intervenire sulle parti della pompa.
Sostituzione del motore elettrico va eseguito da un tecnico.
Sezione7
Soluzionideiproblemi
La pompa non aspira Bassa portata / alta pressione del ltro
Mancanza di acqua nel preltro Filtro sporco
Il preltro non è stagno Strozzatura del tubo di mandata
La guarnizione circolare del coperchio è dannegiata
Bassa portata / bassa pressione del ltro
Il livello dell’acqua si trova sotto lo skimmer Cestello del preltro o cestello dello skimmer otturati
Cestello del preltro o cestello dello skimmer otturati Giranta otturato
Valvola chiusa nella tubazione Perdita d’aria nel tubo di aspirazione
Perdita d’aria nel tubo di aspirazione Strozzatura del tubo di aspirazione
Il motore non funziona
Il motore gira nella direzione opposta (solo per il
motore trifase)
La tensione è interrotta
Pompa rumorosa
L’interruttore della corrente si è disinnestato Perdita d’aria nel tubo di aspirazione
La pompa è stata disinnestata dall’interruttore a tempo Presenza di oggetti estranei nel corpo della pompa
I collegamenti elettrici verso il motore presentano un difetto Cavitazione
L’ albero del motore è bloccato da un cuscinetto a sfere difettoso
La girante è bloccata da sporco
Sezione8
Dati tecnici
I dati tecnici e la lista illustrata di componenti si trovano alla ne del manuale.
N LI
TW
Hi
Ha
C
PE
19
