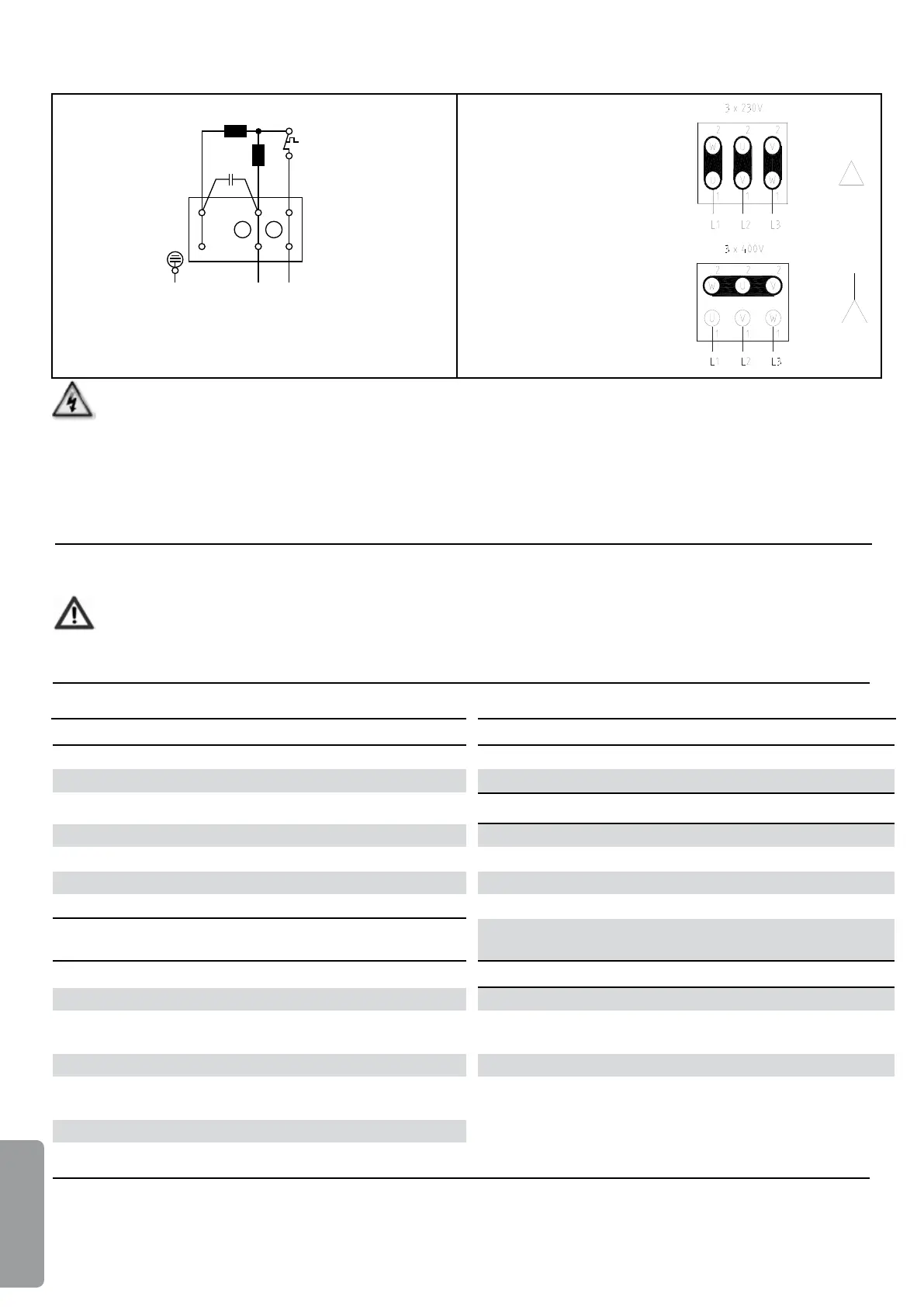

Однофазные двигатели коммутационнаясхема Трехфазные двигатели коммутационнаясхема
220В–240В/50Гц 380В–420В/50Гц
ОФ основная фаза
ДФ добавочная фаза
ТР тепловое защитное реле
K конденсатор
Для трехфазных
двигателей, соединенными
проводкой с напряжением
сети 3х400 вольт,
требуется подключение
DELTA
Для трехфазных
двигателей, соединенными
проводкой с напряжением
сети 3х400 вольт,
требуется подключение
STAR
Убедитесь,чтоприподключениикабелейкнасосуэлектродвигательотключенотсетипитания
После каждого подключения трехфазных электродвигателей проверяйте направление их вращения. Если оно не
соответствует стрелке, нанесенной на корпус двигателя, две фазы следует поменять местами.
Каждый двигатель следует заземлять на постоянной основе.
Насоединительныеэлементы,неотвечающиеприведеннымвышемерамбезопасности,гарантияне
распространяется.
Раздел6
Сервисноеобслуживание
Насосы рассчитаны на эксплуатацию в течение нескольких лет без сервисного обслуживания.
Передначаломработпосервисномуобслуживаниювсегдавыключайтенасосыотсетипитания.
Замена электродвигателя должна выполняться квалифицированным электриком.
Раздел7
Устранениенеисправностей
Насос не запускается Слабый напор/высокое фильтрационное давление
В резервуаре фильтра отсутствует вода Фильтр засорен
Резервуар фильтра негерметичен Засорение обратного трубопровода
Повреждена крышка кольца круглого сечения Слабый напор / низкое фильтрационное давление
Уровень воды находится ниже скиммера Засорилась фильтрующая сетка или корзина скиммера
Засорилась фильтрующая сетка или корзина скиммера Засорилась крыльчатка
Закрыт клапан трубопроводной системы Во всасывающий трубопровод попадает воздух
Во всасывающий трубопровод попадает воздух Засорение всасывающего трубопровода
Не работает двигатель Вращение электродвигателя в обратную сторону
(только у трехфазных электродвигателей)
Отключено питание Шум при работе
Выключен прерыватель цепи Во всасывающий трубопровод попадает воздух
Насос выключен цепью с программируемым
отключением
В корпус насоса попал посторонний предмет
Неверно подключены фазы двигателя Кавитация
Вал электродвигателя блокирован вышедшим из строя
подшипником
Крыльчатка электродвигателя блокирована сором
Раздел8
Техническиехарактеристики
Технические характеристики и иллюстрированный перечень деталей и узлов приведены в конце настоящего
руководства.
