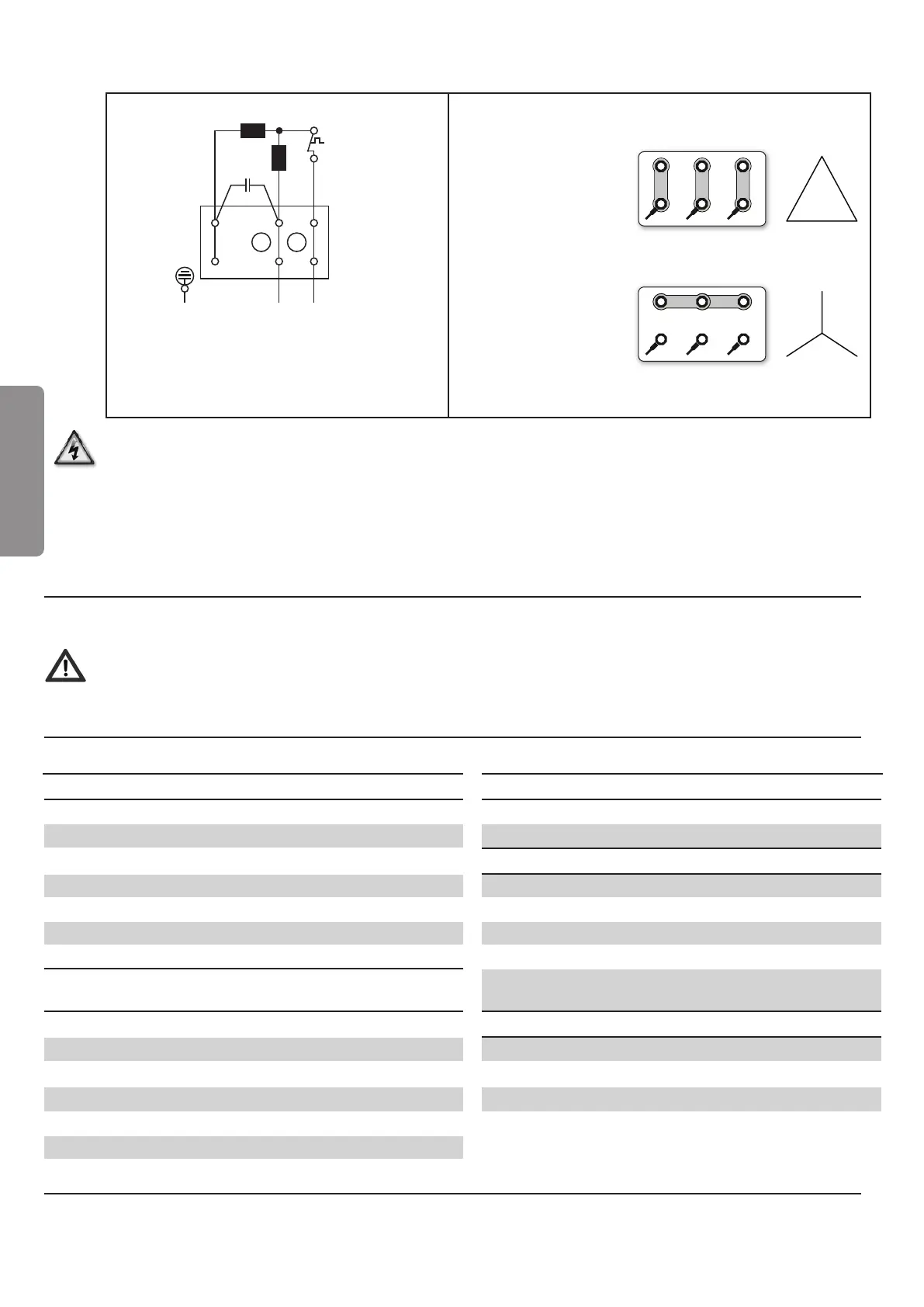

Enkelfasig Bedradingsschema Driefasig Bedradingsschema
 220-240V/50Hz    380-420V/50Hz
Ha Hoofdfase
Hi Hulpfase
TW Thermostatische
beveiligingsschakelaar
C Condensator
Driefasige motoren worden
aangesloten in DRIEHOEK,
bij een netspanning van
3 x 230V
Driefasige motoren worden
aangesloten in STER,
bij een netspanning van
3 x 400V
Let erop dat de kabels of draden niet onder spanning staan bij de aansluiting van de pomp.
Controleer de draairichting van de driefasige motor na elke aansluiting. Als deze niet overeenstemt met de pijl aangegeven
op de motor, dan dienen tweefasige aansluitingen in de aansluitdoos omgekeerd te worden.
Iedere motor moet een permanente aarding hebben.
Aansluitingendieafwijkenvandebovenvermeldevoorzorgsmaatregelenvallennietondergarantie.
Nederlands
Sectie 6
Onderhoud
De pompen zijn ontworpen om gedurende jaren onderhoudsvrij te werken.
Onderbreek altijd de spanning voor u aan de pomp gaat werken.
Het vervangen van de motor moet gebeuren door een erkend installateur.
Sectie 7
Probleemoplossing
Pomp zuigt niet aan Laag debiet / hoge lterdruk
Geen water in de voorlter Vuile lter
Voorlter is niet dicht Vernauwing in de retourleiding
O-ring van het deksel is beschadigd
Laag debiet / lage lterdruk
Waterpeil staat onder skimmer Verstopte voorlter of skimmer
Verstopte voorlter of skimmer Verstopt schoepenrad
Gesloten klep in leidingwerk Luchtlek in de aanzuigleiding
Luchtlek in aanzuigleiding Vernauwing in aanzuigleiding
Motor draait niet
Motor draait in omgekeerde richting (alleen bij driefasige
motor)
Spanning is uitgeschakeld
Pomp maakt ongewone geluiden
De stroomschakelaar is uitgesprongen
Luchtlek in aanzuigleiding
Pomp is uitgeschakeld door tijdschakelaar
Vreemde voorwerpen in het pomphuis
De elektrische verbindingen naar de motor zijn niet in orde
Cavitatie
De motoras zit klem door een defecte kogellager
Vuil blokkeert het schoepenrad
Sectie 8
Technische gegevens
Technische gegevens en een geïllustreerde onderdelenlijst vindt u aan het einde van deze handleiding.
N LI
TW
Hi
Ha
C
PE
W2
U2
U2
V1
V2
W1
W2 U2 V2
U2 V1 W1
