STA-RITE 5P2R - Abschnitt 6 Wartung; Abschnitt 7 Fehlerbehebung; Abschnitt 8 Technische Daten

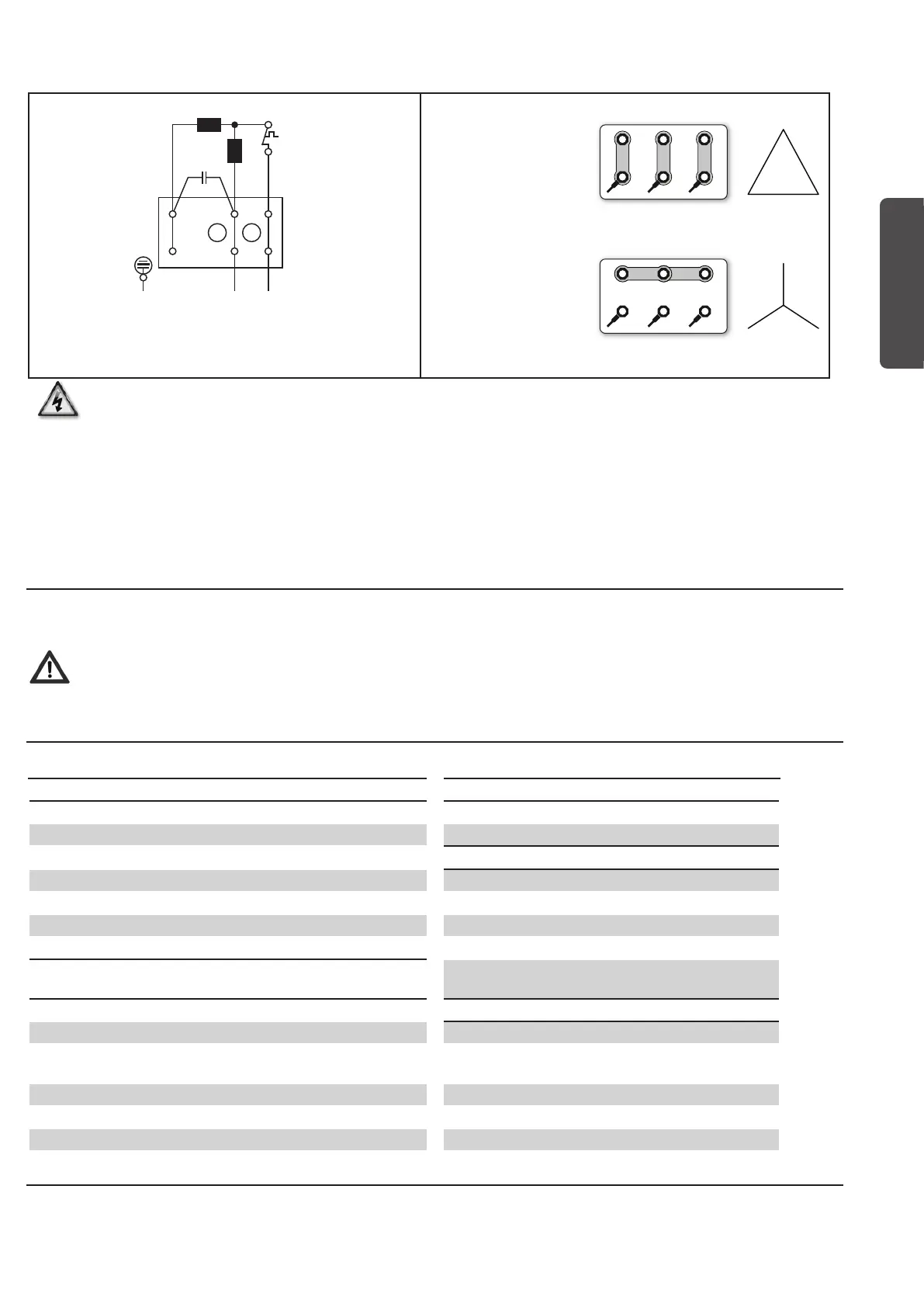

Einphasiges Schaltplan Dreiphasiges Schaltplan
 220-240V/50Hz    380-420V/50Hz
Ha Hauptphase
Hi Hilfsphase
TW Thermoschutzchalter
C Betriebskondensator
Bei Verwendung eines
Dreiphasenmotors
erfolgt die entsprechende
Polung über eine
3x230 V
DREIECKSCHALTUNG
Bei Verwendung eines
Dreiphasenmotors
erfolgt die Drehrichtung
entsprechende Polung
über eine 3x400 V
STERNSCHALTUNG
Achtensiebeidenverdrahtungs-undverkabelungsarbeitendarauf,dassdiekabeloderdrähtenichtunter
strom stehen.
Prüfen Sie bei Einsatz eines Dreiphasenmotors nach jedem Anschluss der Motordrehrichtung. Sofern die Drehrichtung
nicht der Richtungspfeil auf dem Motorgehäuse entspricht, so müssen die Zwei Phasenanschlüsse in der Anschlussdose
umgepolt werden.
Der Pumpenmotor muss grundsätzlich geerdet werden.
Beinichtsachgemässausgeführtenanschlüssengemässdenvorstehendensicherheitsbestimmungenverfälltder
garantieanspruch.
Abschnitt 6
Wartung
Die Pumpen sind entworfen für einen jahrelangen störungsfreien Betrieb ohne Wartungseingriffe ausgelegt.
Schaltensiediestromversorgungvoreinemwartungseingriffgrundsätzlichab.
Die Ersatz des Motors muss durch einen Installateur vorgenommen werden.
Abschnitt 7
Fehlerbehebung
Die Pumpe saugt nicht an Geringer Ansauguss / hoher Filterdruck
Kein Wasser in dem Filter Verschmutzter Filter
Nicht sachgemäss angezogener Vorlter Verschmutzung in der Rücklaueitung
Beschädigte Dichtung des Deckels Geringer Ansauguss /- geringer Filterdruck
Wasserpegel unterhalb des Skimmers Vorlter oder Skimmer verstopft
Vorlter oder Skimmer verstopft Verstopftes Laufrad
Geschlossenes Ventil in dem Schlauchsystem Leckstelle in der Ansaugleitung
Leckstelle in der Ansaugleitung Verschmutzung in der Rücklaueitung
Der Motor dreht nicht Motor dreht in der entgegengesetzten Richtung (nur
Dreiphasenmotor)
Netzschalter auf “AUS” (OFF) eingestellt Lautes Laufgeräusch der Pumpe
Der Sicherheitsschalter wurde ausgelöst Leckstelle in der Ansaugleitung
Die Pumpe ist ausgeschaltet - eventuell auf Grund einer
Zeitschaltung
Fremdkörp er in dem Pumpengehause Kavitation
Motoranschlusse sind nicht sachgemass ausgeführt Kavitation
Motorachse durch ein ausgeschlagenes Kugellager verklemmt
Laufrad durch Verunreinigungen blockiert
Abschnitt 8
Technische Daten
Die technischen Daten sowie eine bebilderte Teileliste sind am Ende dieser Anleitung zu nden.
Deutsch
N LI
TW
Hi
Ha
C
PE
W2
U2
U2
V1
V2
W1
W2 U2 V2
U2 V1 W1
