STA-RITE Modular DE Filter PLDE36 - Especificaciones

4
Inlet
Outlet
7-13/16
(198)
9-3/16
(233)
18.5
(470)
18.5
(470)
36
(914)
45.25
(1150)
0
5
10
15
20
20 40 60 80
100
Pressure drop (PSI)
Flow (GPM)
PLDE36
PLDE48
ESPECIFICACIONES

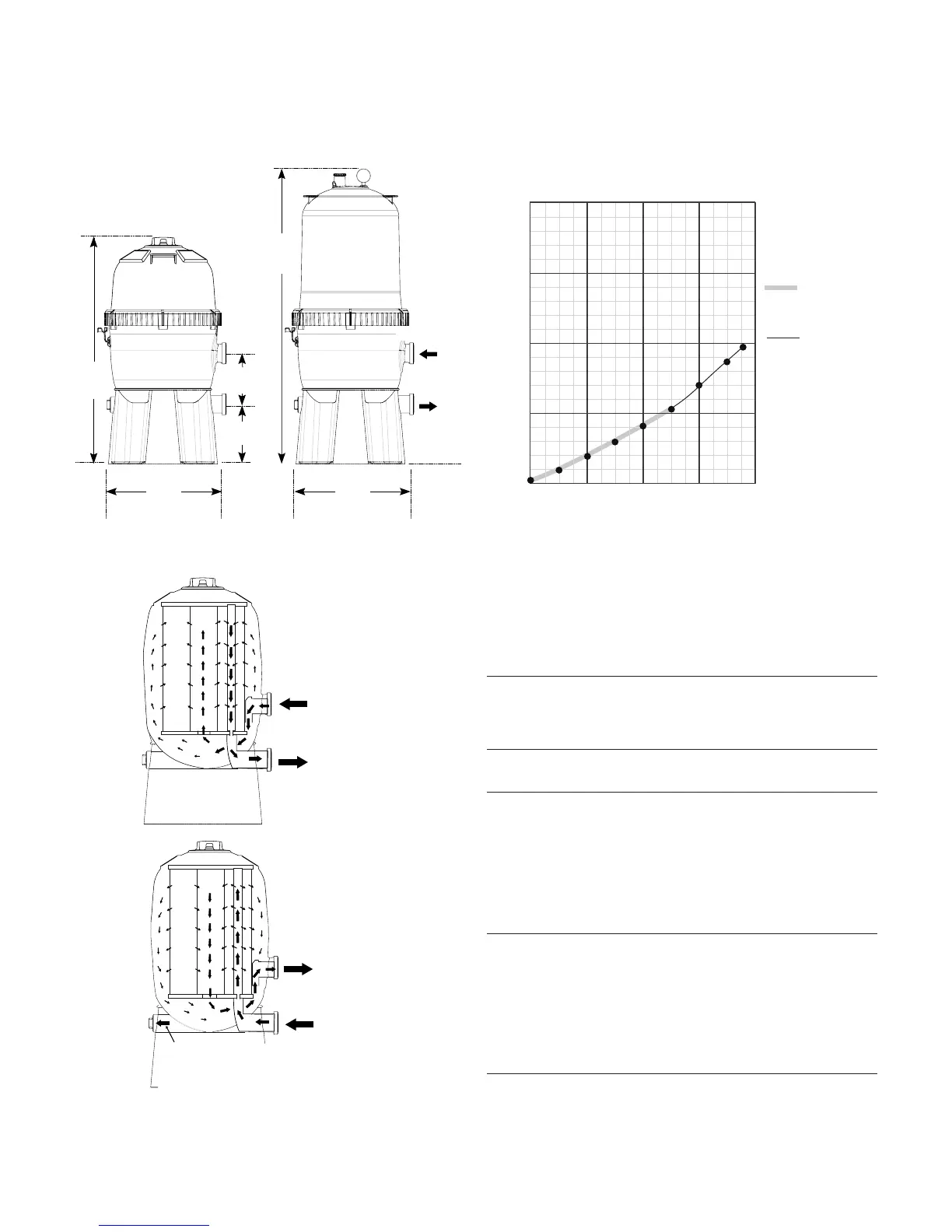

FIGURA 1A – Dimensiones en pulgadas (mm)
Cuadro 1 - Fabricantes de tierra
de diatomeas recomendados
Johns Manville Celite 545™
GREFCO, Inc. Decalite 4200™
Eagle-Picher Minerals, Inc. Celatom™
Cuadro 2 - Especificaciones del filtro
PLDE36
Área del filtro sq. ft. (m
2
) 36 (3.3)
Lbs. (kg) de diatomeas usadas 5.4 lbs. (2.4 kg.)
Máximo caudal gpm (L/m) 72 (273)
Máx. presión de operación psi (kPa) 50 (345)
Máx. temperatura continua del agug F(C) 104° (40°)
PLDE48
Área del filtro sq. ft. (m
2
) 48 (4.5)
Lbs. (kg) de diatomeas usadas 7.2 lbs. (3.3 kg.)
Máximo caudal gpm (L/m) 96 (363)
Máx. presión de operación psi (kPa) 50 (345)
Máx. temperatura continua del agug F(C) 104° (40°)
Media libra de tierra de diatomeas llenará una lata de café
de una libra.
FIGURA 2 – Curva de la caída de presión
Water Inlet pumped
from pool
Water Outlet
To Pool
Water Inlet pumped
from pool
Water Outlet
To Separation Tank
Flow out to drain if
separation tank
is not used.
FIGURA 1B – Conexiones de tubería
Operación normal
Modo de retrolavado
Caída de presión (psi)
Flujo (gpm)
Salida
Admisión
Admisión de agua
bombeada desde la
piscina
Salida de agua
hacia la piscina
Salida de agua hacia el
tanque de separación
Admisión de agua
bombeada desde la
piscina
Flujo hacia el desagüe
si no se usa un tanque
de separación
