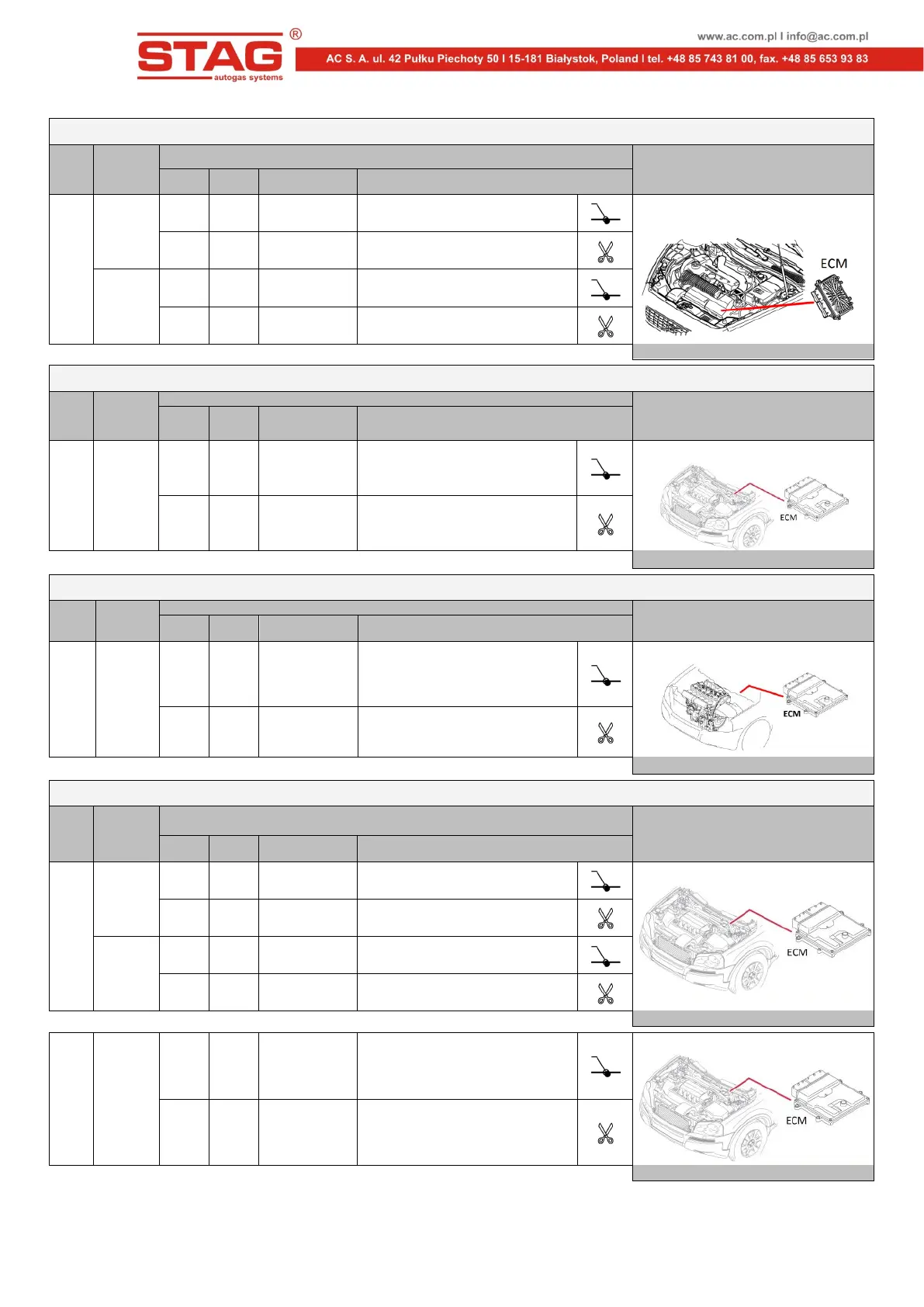

VOLVO S80
Двига
тель
Год
выпуска
Жгут бензинового компьютера ECM/Жгут контроллера топливного насоса
Информация по монтажу
Соеди
нение
№ pin Цвет провода Сигнал
2.5T
2004
÷
2006
B 47 желтый
Импульсы к контроллеру
топливного насоса
Локализация бензинового компьютера
A 2 зелено-серый
Сигнал от датчика давления
топлива
2007
÷
2011
B 21
желто-
оранжевый
Импульсы к контроллеру
топливного насоса
A 89
коричнево-
голубой
Сигнал от датчика давления
топлива
Схема подключения: SCH 1.
VOLVO V70
Двига
тель
Год
выпуска
Жгут бензинового компьютера ECM/ Жгут контроллера топливного насоса
Информация по монтажу
Соеди
нение
№ pin Цвет провода Сигнал
2.5T
2007
÷
2011
B 21
желто-
оранжевый
Импульсы к контроллеру
топливного насоса
Локализация бензинового компьютера
A 89
сине-
коричневый
Сигнал от датчика давления
топлива
Схема подключения: SCH 1.
VOLVO XC60
Двига
тель
Год
выпуска
Жгут бензинового компьютера ECM/ Жгут контроллера топливного насоса
Информация по монтажу
Соеди
нение
№ pin Цвет провода Сигнал
3.0T
3.2T
2009
÷
2010
B 21
желто-
оранжевый
Импульсы к контроллеру
топливного насоса
Локализация бензинового компьютера
A 71 сине-красный
Сигнал от датчика давления
топлива
Схема подключения: SCH 1.
VOLVO XC70
Двига
тель
Год
выпуска
Жгут бензинового компьютера ECM/ Жгут контроллера топливного
насоса
Информация по монтажу
Соеди
нение
№ pin Цвет провода Сигнал
2.5T
2004
÷
2007
B 47 желтый
Импульсы к контроллеру
топливного насоса
Локализация бензинового компьютера
A 2 зелено-серый
Сигнал от датчика давления
топлива
2007
÷
2011
B 21
желто-
оранжевый
Импульсы к контроллеру
топливного насоса
A 89
коричнево-
голубой
Сигнал от датчика давления
топлива
Схема подключения: SCH 1.
3.0T
3.2T
2008
÷
2011
B 21
желто-
оранжевый
Импульсы к контроллеру
топливного насоса
Локализация бензинового компьютера
A 71 сине-красный
Сигнал от датчика давления
топлива
Схема подключения: SCH 1.
