7

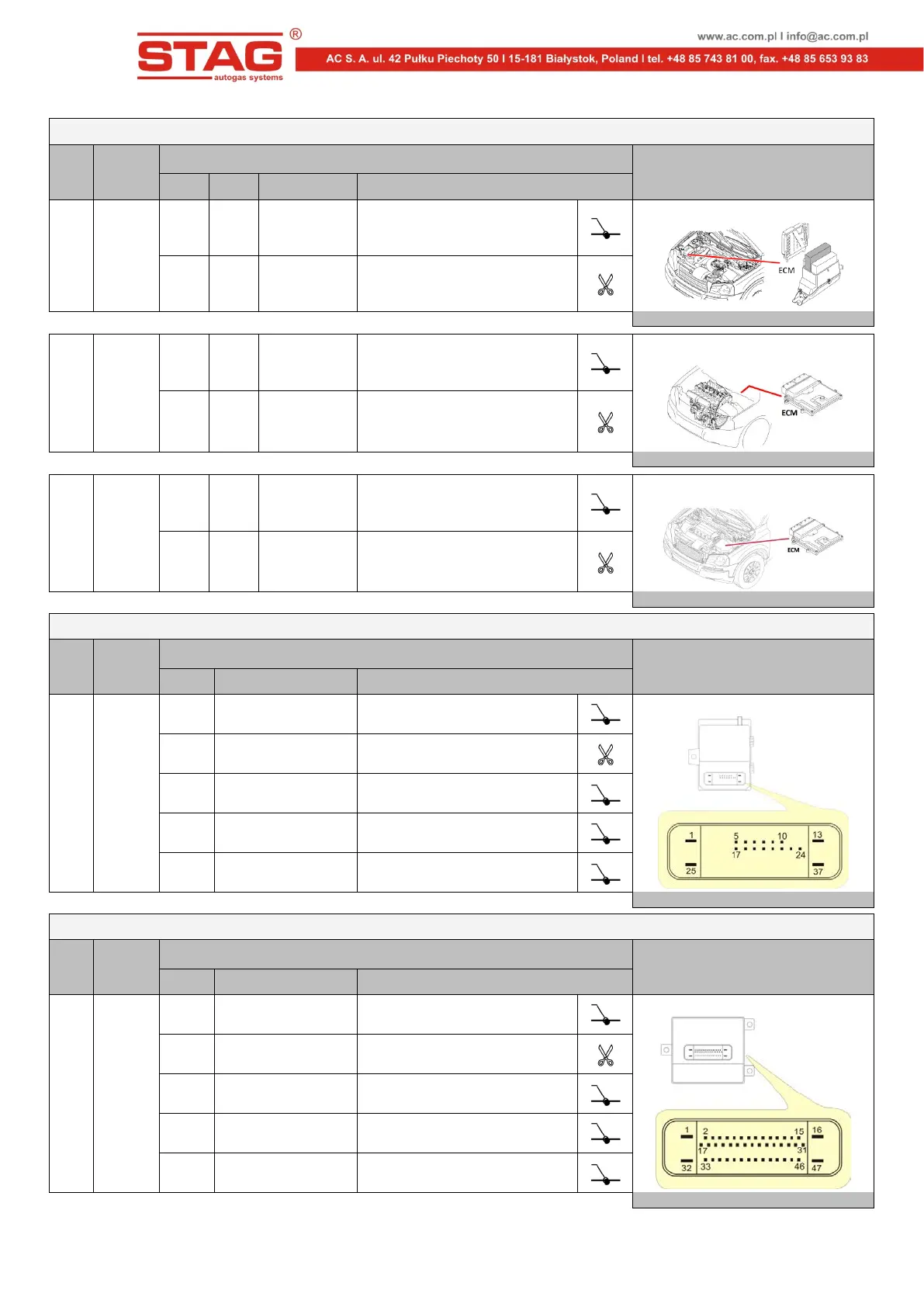

Двига
тель
Год
выпуска
Жгут бензинового компьютера ECM/ Жгут контроллера топливного
насоса
Информация по монтажу
№ pin Цвет провода Сигнал
2.5T
2004
÷
2011
B 47 желтый
Импульсы к контроллеру
топливного насоса
Локализация бензинового компьютера
A 2 зелено-серый
Сигнал от датчика давления
топлива
Схема подключения: SCH 1.
3.2
2007
÷
2011
B 21 желтый
Импульсы к контроллеру
топливного насоса
Локализация бензинового компьютера
A 71 зелено-серый
Сигнал от датчика давления
топлива
Схема подключения: SCH 1.
4.4
2007
÷
2011
B 20 желтый
Импульсы к контроллеру
топливного насоса
Локализация бензинового компьютера
A 71 голубой
Сигнал от датчика давления
топлива
Схема подключения: SCH 1.
Двига
тель
Год
выпуска
Жгут бензинового компьютера ECM/ Жгут контроллера топливного
насоса
Информация по монтажу
№ pin Цвет провода
1.4T
1.6
2009
÷
2014
2009
1 красный - синий Питание +12B
Разъем контроллер топливного насоса
10 синий - белый
Сигнал от датчика давления
топлива
13 серый
Импульсы к контроллеру
топливного насоса
21
фиолетовый -
зеленый
ЗАМОК ЗАЖИГАНИЯ
25 черный МАССА
Схема подключения: SCH 2.
Двига
тель
Год
выпуска
Жгут бензинового компьютера ECM/ Жгут контроллера топливного
насоса
Информация по монтажу
№ pin Цвет провода
2.8T
2009
÷
2013
1 черный МАССА
Разъем контроллер топливного насоса
10 синий - белый
Сигнал от датчика давления
топлива
15 фиолетовый - синий ЗАМОК ЗАЖИГАНИЯ
32 красный - белый Питание +12В
47 серый
Импульсы к контроллеру
топливного насоса
Схема подключения: SCH 2.
