5

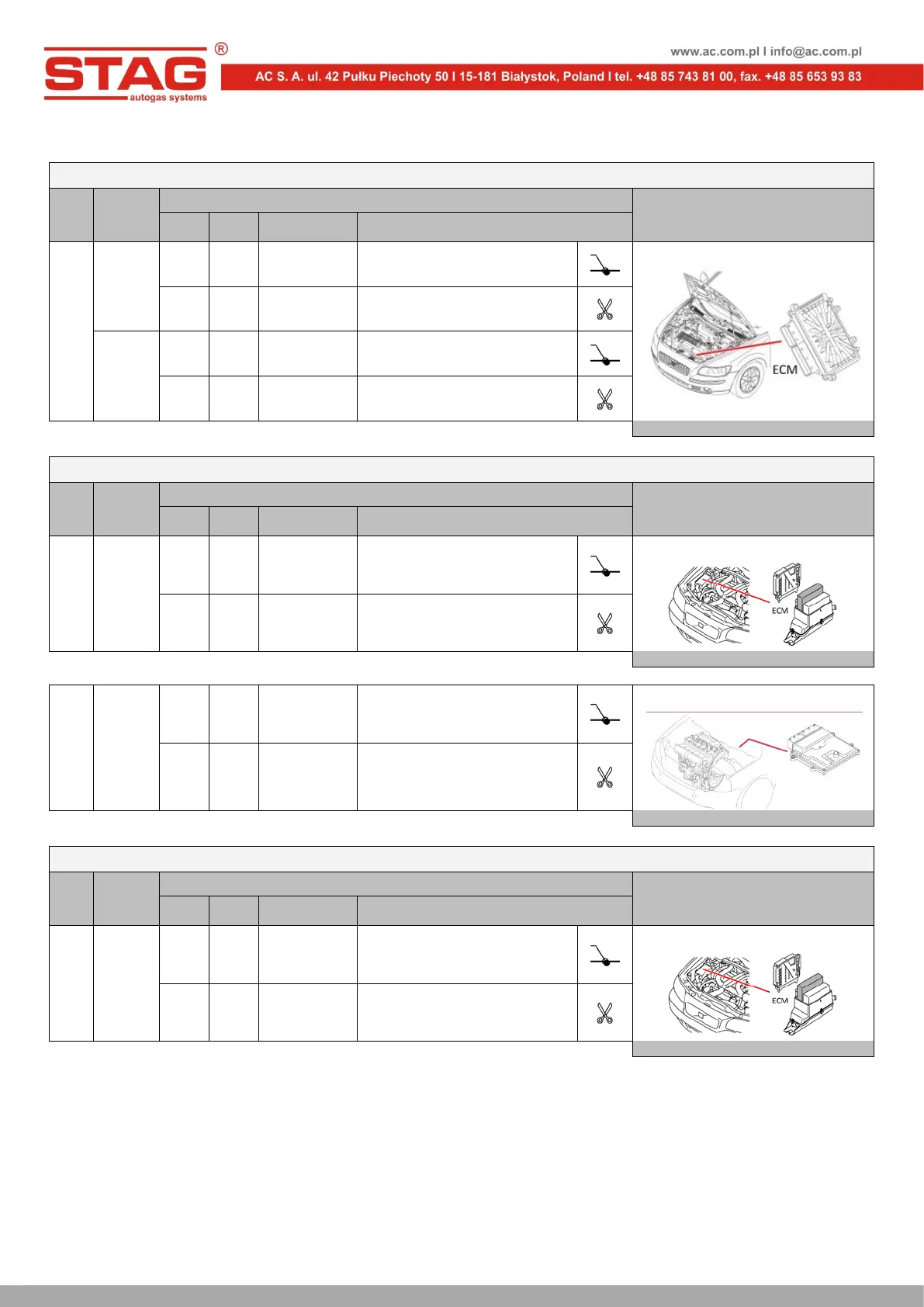

Tab. 1 Tabela wariantów
VOLVO S40
Silnik Rocznik
Wiązka komputera benzynowego ECM
Informacje montażowe
Złącze
Nr.
pinu
Kolor
przewodu
Sygnał
2.5T
2005
B 20 biało-czarny Impulsy sterujące pompą paliwa
Lokalizacja komputera benzynowego
A 91 biało-niebieski Sygnał z czujnika ciśnienia paliwa
2006
÷
2011
B 21 biało-czarny Impulsy sterujące pompą paliwa
A 89 biało-niebieski Sygnał z czujnika ciśnienia paliwa
Schemat podłączenia: SCH 1.
VOLVO S60
Silnik Rocznik
Wiązka komputera benzynowego ECM
Informacje montażowe
Złącze
Nr.
pinu
Kolor
przewodu
Sygnał
2.5T
2004
÷
2009
B 47 żółty Impulsy sterujące pompą paliwa
Lokalizacja komputera benzynowego
A 2 zielono-szary Sygnał z czujnika ciśnienia paliwa
Schemat podłączenia: SCH 1.
3.0T
2010
÷
2011
B 21
żółto-
pomarańczowy
Impulsy sterujące pompą paliwa
Lokalizacja komputera benzynowego
A 71
niebiesko-
czerwony
Sygnał z czujnika ciśnienia paliwa
Schemat podłączenia: SCH 1.
VOLVO S60 R
Silnik Rocznik
Wiązka komputera benzynowego ECM
Informacje montażowe
Złącze
Nr.
pinu
Kolor
przewodu
Sygnał
2.5T
2004
÷
2009
B 47 żółty Impulsy sterujące pompą paliwa
Lokalizacja komputera benzynowego
A 2 zielono-szary Sygnał z czujnika ciśnienia paliwa
Schemat podłączenia: SCH 1.
