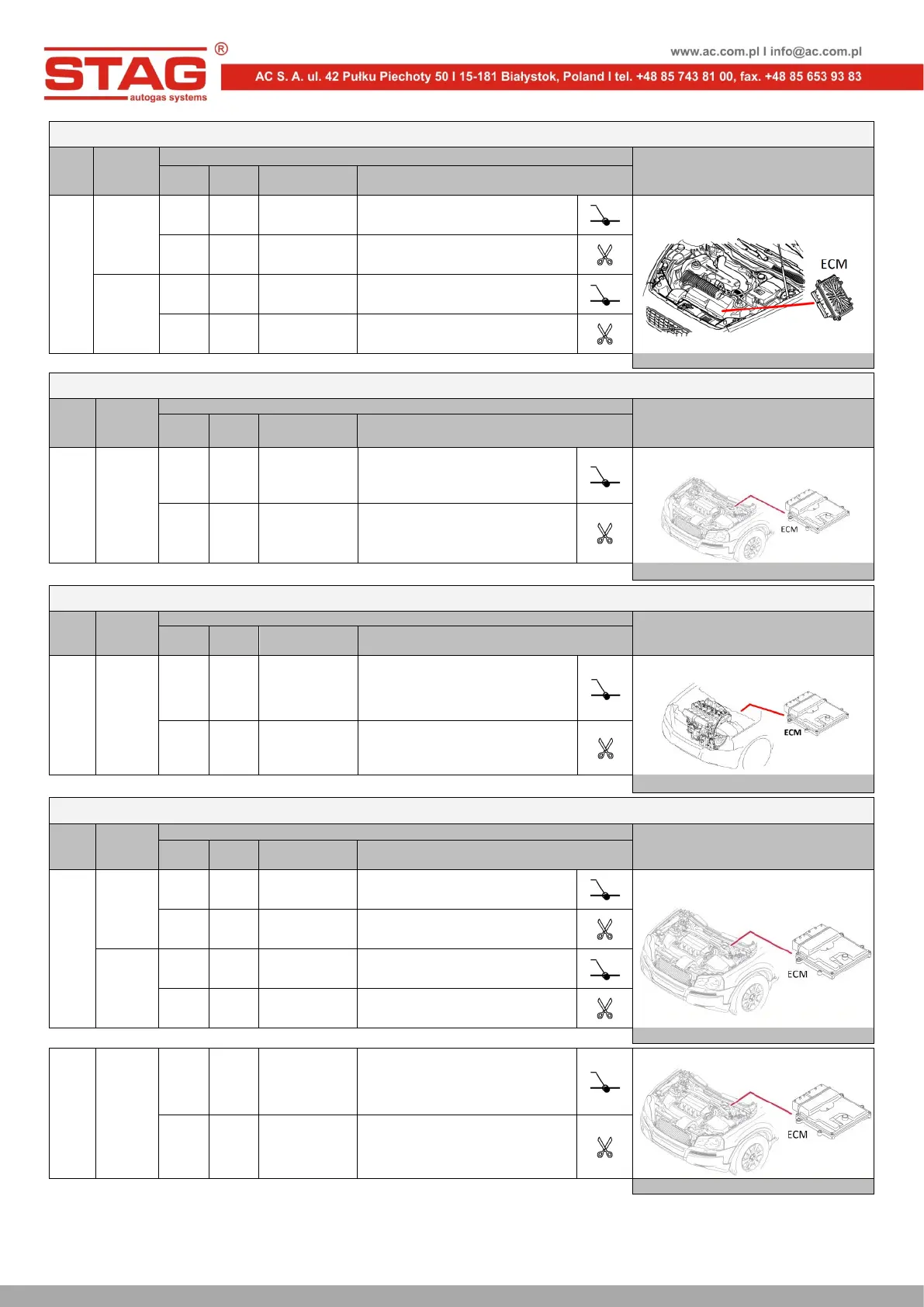

6
VOLVO S80
Silnik Rocznik
Wiązka komputera benzynowego ECM
Informacje montażowe
Złącze
Nr.
pinu
Kolor
przewodu
Sygnał
2.5T
2004
÷
2006
B 47 żółty Impulsy sterujące pompą paliwa
Lokalizacja komputera benzynowego
A 2 zielono-szary Sygnał z czujnika ciśnienia paliwa
2007
÷
2011
B 21
żółto-
pomarańczowy
Impulsy sterujące pompą paliwa
A 89
niebiesko-
brązowy
Sygnał z czujnika ciśnienia paliwa
Schemat podłączenia: SCH 1.
VOLVO V70
Silnik Rocznik
Wiązka komputera benzynowego ECM
Informacje montażowe
Złącze
Nr.
pinu
Kolor
przewodu
Sygnał
2.5T
2007
÷
2011
B 21
żółto-
pomarańczowy
Impulsy sterujące pompą paliwa
Lokalizacja komputera benzynowego
A 89
niebiesko-
brązowy
Sygnał z czujnika ciśnienia paliwa
Schemat podłączenia: SCH 1.
VOLVO XC60
Silnik Rocznik
Wiązka komputera benzynowego ECM
Informacje montażowe
Złącze
Nr.
pinu
Kolor
przewodu
Sygnał
3.0T
3.2T
2009
÷
2010
B 21
żółto-
pomarańczowy
Impulsy sterujące pompą paliwa
Lokalizacja komputera benzynowego
A 71
niebiesko -
czerwony
Sygnał z czujnika ciśnienia paliwa
Schemat podłączenia: SCH 1.
VOLVO XC70
Silnik Rocznik
Wiązka komputera benzynowego ECM
Informacje montażowe
Złącze
Nr.
pinu
Kolor
przewodu
Sygnał
2.5T
2004
÷
2007
B 47 żółty Impulsy sterujące pompą paliwa
Lokalizacja komputera benzynowego
A 2 zielono-szary Sygnał z czujnika ciśnienia paliwa
2007
÷
2011
B 21
żółto-
pomarańczowy
Impulsy sterujące pompą paliwa
A 89
niebiesko-
brązowy
Sygnał z czujnika ciśnienia paliwa
Schemat podłączenia: SCH 1.
3.0T
3.2T
2008
÷
2011
B 21
żółto-
pomarańczowy
Impulsy sterujące pompą paliwa
Lokalizacja komputera benzynowego
A 71
niebiesko-
czerwony
Sygnał z czujnika ciśnienia paliwa
Schemat podłączenia: SCH 1.
