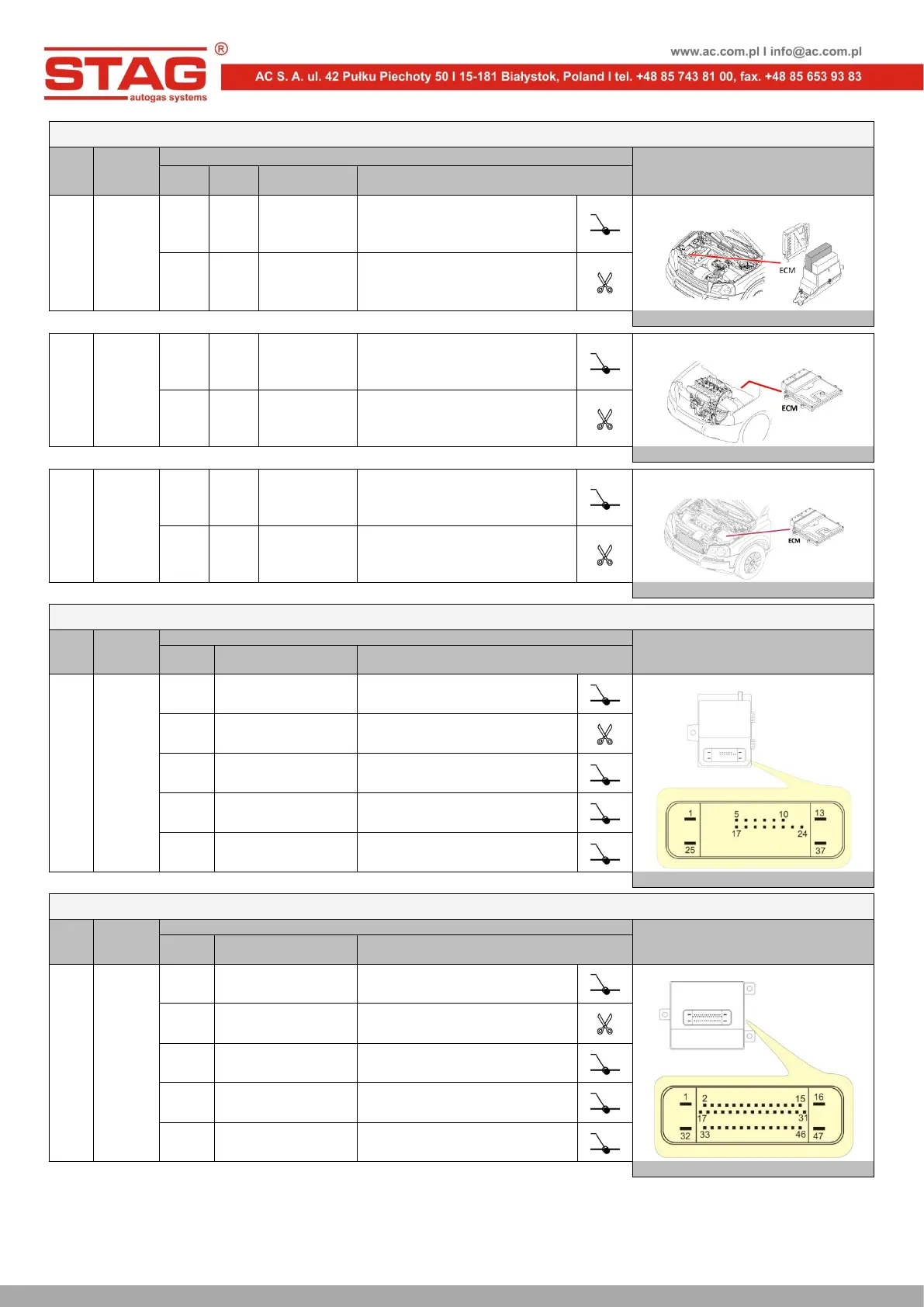

Stag FPE-A - Page 7

AC S.A. wszelkie prawa zastrzeżone. Zabronione jest kopiowanie, publikowanie, rozpowszechnianie, udostępnianie czy wykorzystywanie w jakikolwiek inny sposób całości lub części danych
zawartych w niniejszym dokumencie, w szczególności zdjęć, rysunków, ilustracji, znaków towarowych itp. pod rygorem odpowiedzialności karnej lub cywilnej.
7
VOLVO XC90
Silni
k
Rocznik
Wiązka komputera benzynowego ECM
Informacje montażowe
Złącze
Nr.
pinu
Kolor
przewodu
Sygnał
2.5T
2004
÷
2011
B 47 żółty Impulsy sterujące pompą paliwa
Lokalizacja komputera benzynowego
A 2 zielono-szary Sygnał z czujnika ciśnienia paliwa
Schemat podłączenia: SCH 1.
3.2
2007
÷
2011
B 21 żółty Impulsy sterujące pompą paliwa
Lokalizacja komputera benzynowego
A 71 zielono-szary Sygnał z czujnika ciśnienia paliwa
Schemat podłączenia: SCH 1.
4.4
2007
÷
2011
B 20 żółty Impulsy sterujące pompą paliwa
Lokalizacja komputera benzynowego
A 71 niebieski Sygnał z czujnika ciśnienia paliwa
Schemat podłączenia: SCH 1.
OPEL ASTRA
Silnik Rocznik
Wiązka sterownika pompy paliwa
Informacje montażowe
Nr.
pinu
Kolor przewodu Sygnał
1.4T
1.6
2009
÷
2014
2009
1 czerwono- niebieski Zasilanie +12V
Widok złącza sterownika pompy paliwa
10 niebiesko-biały Sygnał z czujnika ciśnienia paliwa
13 szary Impulsy sterujące pompą paliwa
21 fioletowo - zielony Stacyjka
25 czarny MASA
Schemat podłączenia: SCH 2.
OPEL INSIGNIA
Silnik Rocznik
Wiązka sterownika pompy paliwa
Informacje montażowe
Nr.
pinu
Kolor przewodu Sygnał
2.8T
2009
÷
2013
1 czarny MASA
Widok złącza sterownika pompy paliwa
10 niebiesko - biały Sygnał z czujnika ciśnienia paliwa
15 fioletowo - niebieski Stacyjka
32 czerwono - biały Zasilanie +12V
47 szary Impulsy sterujące pompą paliwa
Schemat podłączenia: SCH 2.
