FR
- 42 -
4.2. Conditions de raccordement au réseau :
Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque signalétique de l’appareil.
L’appareil doit être raccordé à une ligne de mise à la terre conforme aux réglementations et
des réglementations et des normes.
4.3. Raccordement de l’appareil à la source d’alimentation électrique
Le raccordement de l’installation au réseau électrique ne peut être eectué que par des employés du servi-
ce technique conformément aux lois applicables. Les paramètres électriques de l’installation se trouvent
dans le tableau au point 3. Il est interdit d’eectuer une seule protection électrique pour deux dispositifs. Il
est nécessaire de monter un disjoncteur principal ainsi qu’un interrupteur automatque à courant diérentiel
résiduel. Les deux interrupteurs doivent être installés dans un endroit accessible rapidement et facilement
de manière à garantir le débranchement du dispositif de la source d’énergie électrique selon la catégorie.
Le dispositif est totalement déconnecté du réseau électrique que lorsque linterrupteur principal est
placé en position d’arrêt (OFF). L’appareil doit être connecté à l’aide du raccordement situé dans la partie
arrière inférieure de
Le cordon d’alimentation branché à la boîte à bornes par une che appropriée N’EST PAS une partie de
l’ensemble et doit être acheté. Conditions de raccordement au réseau électrique:
Il faut s’assurer que la tension secteur correspond à la tension indiquée sur la plaque d’identication de
l’appareil.
Le type et le type de câble sont indiqués dans le tableau de la section 3.
U=400V; P=4500W
U=230V; P=3000W
PE – conducteur de protection (jaune-vert)
N – conducteur neutre (bleu)
L1, L2, L3 – conducteurs de phase (autres couleurs)

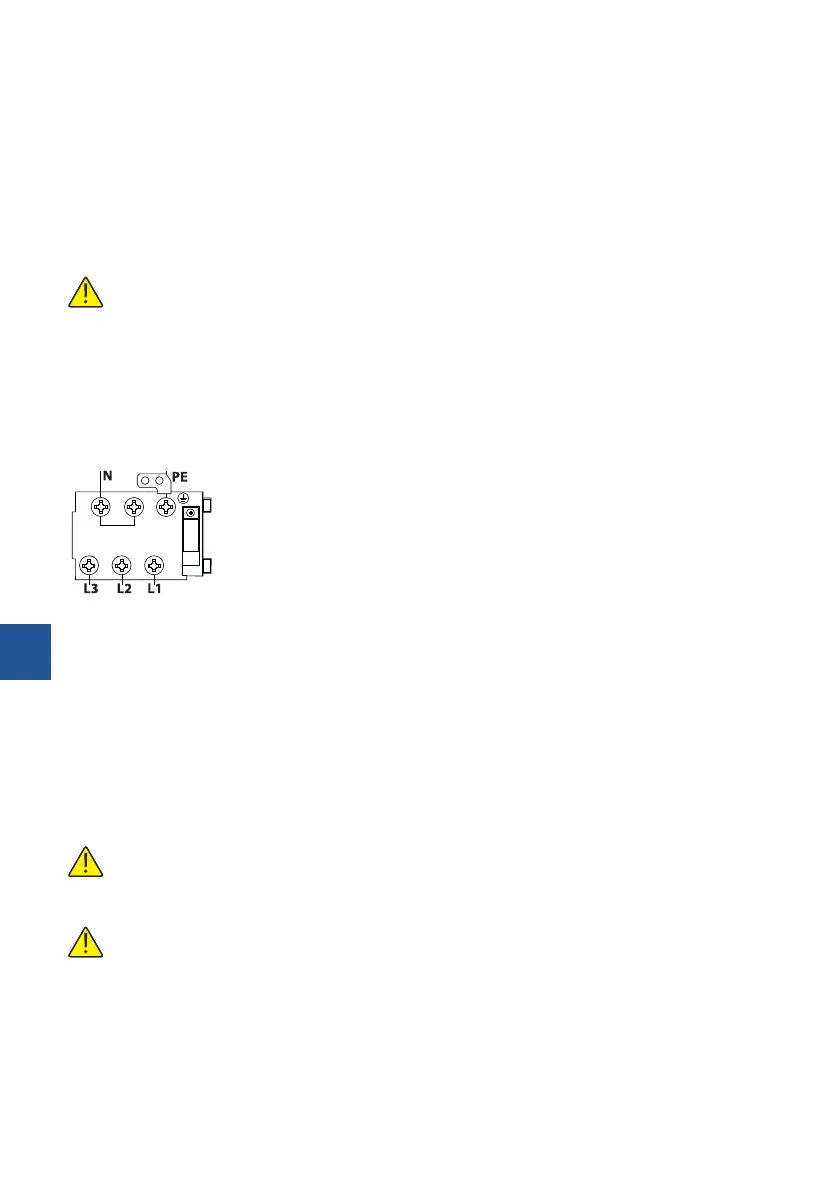

Ill. 2 - Étiquette du schéma de connexion
Le câble d’alimentation doit être un câble exible, résistant à l’huile, avec un conducteur de protec-
tion, avec une gaine en polychloroprène - code 60745 IEC 57. Il peut être préparé par le fabricant et
disponible chez lui ou dans des ateliers de réparation spécialisés !
4.4. Raccordement de l’appareil au réseau d’eau et d’assainissement
Les conduites d’eau ainsi que les câbles électriques dépassent de la partie arrière de l’appareil. Le tuyau
d’approvisionnement en eau doit être raccordé à la sortie 3/4. Pour eectuer la connection, il faut utiliser
uniquement un nouveau tuyau. Pour garantir la sécurité, la pression de l’eau doit être comprise entre 2 et 4
bar. Si la pression est supérieure, vous devez installer un réducteur de pression. La vanne principale doit être
installée au-dessus de la conduite d’alimentation d’eau de l’appareil. La vanne principale doit être installée
dans un endroit facilement accessible;. par conséquent, elle ne doit pas être installée derrière l’appareil.
Avant de démarrer l’appareil, assurez-vous que les tuyaux de vidange et d’alimentation nont pas été
pliés, bloqués ou endommagés lors de l’installation.
4.5. Premier démarrage
Avant de démarrer l’appareil, il faut vérier le bon fonctionnement du système de sécurité électrique.
La mise en oeuvre des actions ci-dessus ainsi que le premier démarrage de l’appareil ne peuvent être
eectuées que par les employés du service technique, qui auront eectué également une courte formation
sur le fonctionnement de l’appareil. Chaque appareil est équipé d’un distributeur de liquide de rinçage avec
réglable. Chaque appareil est équipé d’un doseur de liquide de rinçage avec possibilité de réglage. En revan-
che, le doseur de liquide de lavage avec possibilité de réglage nest fourni uniquement que pour certaines
versions. Les récipients de liquides de lavage et de rinçage doivent être placés à un endroit approprié et
ensuite il faut connecter les tubes d’aspiration: le transparent pour le liquide lavage et le bleu pour le liquide
de rinçage. An de régler, il faut utiliser les vis de réglage représentées dans les illustrations 2. Il est recom-
mandé à ce que le réglage soit eectué par le personnel de l’entreprise fournissant les liquides de rinçage et
