SK
- 77 -
Model 803021 803035, 803036, 803037
Rozmery (VxDxŠ)
728x816x1505 mm
Napájacie napätie
400V/3+N+PE
Frekvencia
50 Hz
Maximálny príkon
10,8 kW
Tlak prívodnej vody
2-4 Bar
Teplota prívodnej vody
max. 55 °C
Tvrdosť vody vo vodovodnom potrubí
5-6 °dH
Spotreba vody
2,5 l/cyklus
Objem bojlera
9,5 l
Maximálna hladina vody v nádrži
175 mm
Objem nádrže
20 l
Štandardná doba cyklu *
120/180 s 90/120/180 s
Úroveň hluku
65 dB(A)
Ochrana
IPX3
Hmotnosť netto
94 kg 96,5 kg
Typ napájacieho kábla
H07RN-F 5x2,5mm
2
Teplota vody umývania
55°C (131°F) 60-65°C (140-149°F)
Teplota vody oplachovania
30-90°C (86-194°F) 82-90°C (181-194°F)
Umývačka má automatickú funkciu sušenia (predstavuje integrálnu časť umývacieho cyklu)
*Dĺžka cyklu bola uvedená pre teplotu prívodnej vody 50ºC.
4. INŠTALÁCIA
4.1. Podmienky pripojenia k elektrickej sieti:
Skontrolujte, či napätie v sieti zodpovedá napätiu uvedenému na výkonovom štítku zariadenia. Zariadenie
musí byť pripojené k uzemňovaciemu vložka k elektrickej sieti v súlade s predpismi a normami.
4.2. Pripojenia zariadenia k zdroju elektrickej energie
Pripojenie zariadenia k elektrickej sieti môže vykonávať iba technický personál v súlade s platnými právnymi
predpismi. Elektrické parametre zariadenia sú uvedené v tabuľke v bode 3. Zakazuje sa vykonanie len jednej
elektrickej ochrany pre dve zariadenia. Je nevyhnutné namontovať hlavný vypínač a zvodový istič.
Oba spínače by mali byť namontované na ľahko prístupnom mieste a takým spôsobom, aby sa zabezpečilo
odpojenie zariadenia od napájania v súlade s kategóriou II.
Zariadenie je úplne odpojené od zdroja elektrickej energie výhradne vtedy, ak je vypnutý hlavný
vypínač (OFF) Zariadenie pripojte pomocou kábla umiestneného v spodnej zadnej časti zariadenia.
Napájací kábel, ktorý sa zapája do svorkovnice s príslušnou prípojkou NIE JE súčasťou sady a je po-
trebné ho dokúpiť.
Podmienky pre pripojenie do elektrickej siete:
• Uistite sa, že napätie v elektrickej sieti zodpovedá napätiu uvedenému na štítku zariadenia.
• Typ a typ kábla je uvedený v tabuľke v kroku 3.
U=400V; P=4500W
PE – ochranný vodič (žlto-zelený)
N – neutrálny vodič (modrý)
L1, L2, L3 – fázové vodiče (zvyšné farby)

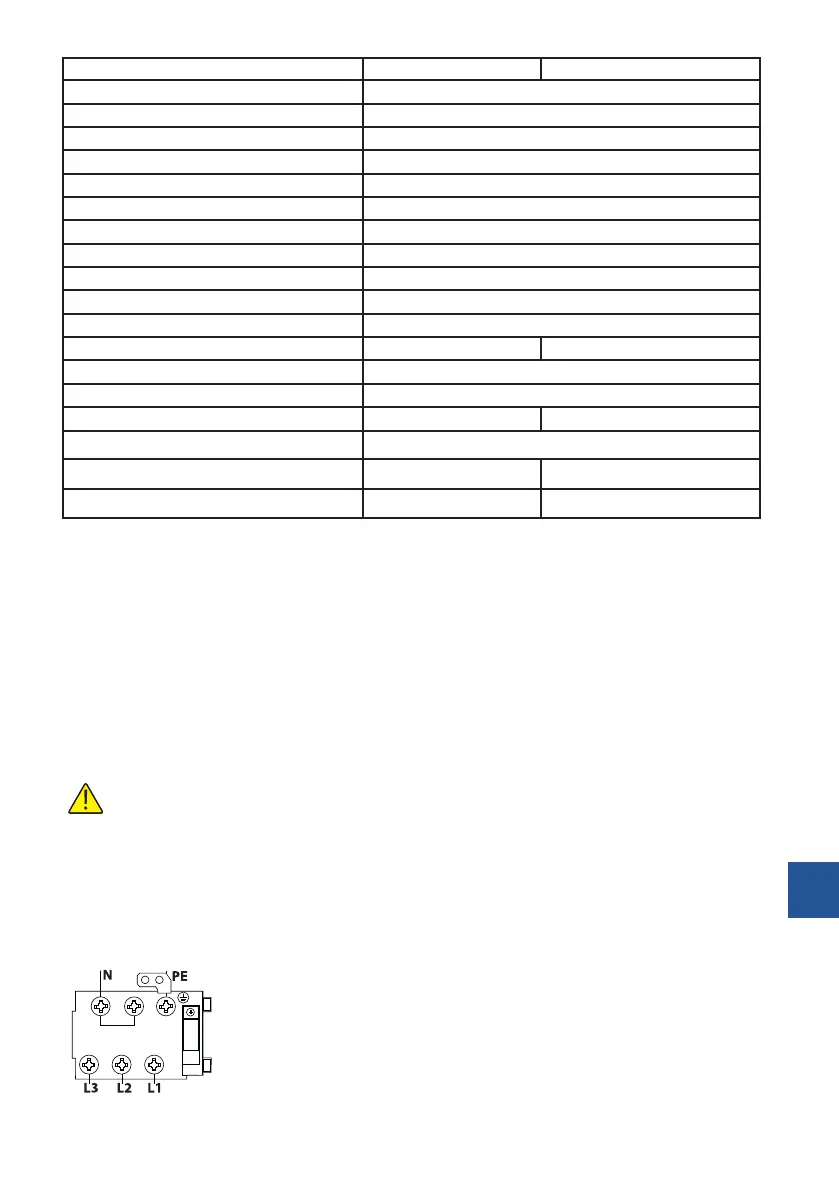

Obr. 2 – Schéma zapojenia
