STAMOS S-STUD1600 - Funzioni del Dispositivo; Dati Tecnici; Funzionamento

38 39
Rev. 20.03.2017 Rev. 20.03.2017
4
3
2
1
7
6
5
Pistola di saldatura:
1. Modulatore di pressione
2. Scala di pressione
3. Punto per il ssaggio delle estremità
4. Fissaggio del dado
5. Perno di stabilizzazione
6. Tasto
7. Cavi: Cavo di controllo
e della saldatura
1.5 GAS E FUMO
ATTENZIONE! IL GAS PUÒ ESSERE PERICOLOSO PER LA SALUTE O ADDIRITTURA
PORTARE ALLA MORTE.
• Durante la saldatura deve essere esserci una buona ventilazione. L‘inalazione del gas è da evitare.
• Rimuovere dalla supercie degli oggetti saldati sostanze chimiche (lubricanti o detergenti) poiché la
temperatura può portarli a bruciare e liberare pericolose sostanze aeriformi.
• La saldatura dei dettagli in zinco è possibile solo con un sistema di scarico performante con la
possibilità di ltrare e l‘alimentazione di aria pulita. I fumi dello zinco sono molto velenosi. Un sintomo
dell‘avvelenamento è la cosiddetta febbre dello zinco.
2. SCOPO DELLA MACCHINA
La saldatrice per perni crea un collegamento longevo di viti, chiodi, puntelli, pali, perni, ecc. Materiali previsti
sono acciaio, alluminio, acciaio inox e rame.
3. DATI TECNICI
Nome del prodotto SALDATRICE PER PERNI
Modello S-STUD 1600 S-STUD2500
Numero di catalogo 2158 2159
Tensione in ingresso / frequenza nominale 230V~ / 50 Hz 230V~ / 50 Hz
Tensione [V] 20-195 20-195
Potenza [KVA] 500 500
Capacità dei condensatori [uF] 72000 108000
Energia immagazzinata [J] 1600 2500
Gamma di saldatura M3-M8 (tranne M7) M3-M10 (tranne M7)
Lunghezza del cavo della pistola [m] 4 4
Lunghezza del cavo di messa a terra [m] 2 x 3 2 x 3
Peso [kg] 21 21
4. FUNZIONAMENTO
4.1 OSSERVAZIONI GENERALI
• Il dispositivo è da utilizzare secondo il rispetto delle indicazioni di sicurezza e delle informazioni sulla
targhetta (Grado IP, ciclo di lavoro, tensione dell‘alimentazione, ecc.).
• Il dispositivo non può essere aperto. In caso contrario la garanzia perde validità. I componenti non
coperti che potrebbero esplodere possono causare ferite.
• Il produttore non è responsabile di modiche tecniche del dispositivo o danni materiali in seguito
a queste modiche.
• In caso di disturbi del dispositivo si prega di rivolgersi al servizio di assistenza del rivenditore.
• Le scanalature di ventilazione non possono essere coperte. La saldatrice è da mantenere a circa 30 cm
di distanza dagli oggetti circostanti.
• La saldatrice non può essere tenuta né nella prossimità del corpo né sotto il braccio.
• Il dispositivo non può essere utilizzato in locali in cui ci siano quantità elevate di gas o polvere. Inoltre
la saldatrice non deve essere utilizzata nei locali in cui si trovano dispositivi che presentano alti valori
di emissioni elettromagnetiche.
4.2 STOCCAGGIO DELL‘APPARECCHIATURA
• Il dispositivo deve essere protetto dall‘acqua e dall‘umidità.
• La saldatrice non deve mai essere posta su una supercie riscaldata.
• Riporre il dispositivo in un luogo pulito e asciutto.
4.3 COLLEGAMENTO DEL DISPOSITIVO
4.3.1 Collegamento all‘alimentazione elettrica
• Far controllare il collegamento all‘alimentazione da personale qualicato. Inoltre il personale qualicato
dovrebbe controllare che la messa a terra e l‘impianto elettrico funzionino correttamente secondo le
indicazioni di sicurezza.
IT
• Il dispositivo è da posizionare nelle vicinanze del luogo di lavoro.
• Bisogna evitare di collegare la macchina tramite cavi eccessivamente lunghi.
• Le saldatrici monofase devono essere collegate alla spina dotata di messa a terra.
• La saldatrice, alimentata da una rete trifase, viene spedita senza spina. La spina deve essere procurata
a parte. Afdare il montaggio a una persona qualicata.
ATTENZIONE! IL DISPOSITIVO NON PUÒ ESSERE USATO SE L‘IMPIANTO NON È DOTATO DI
FUSIBILE!

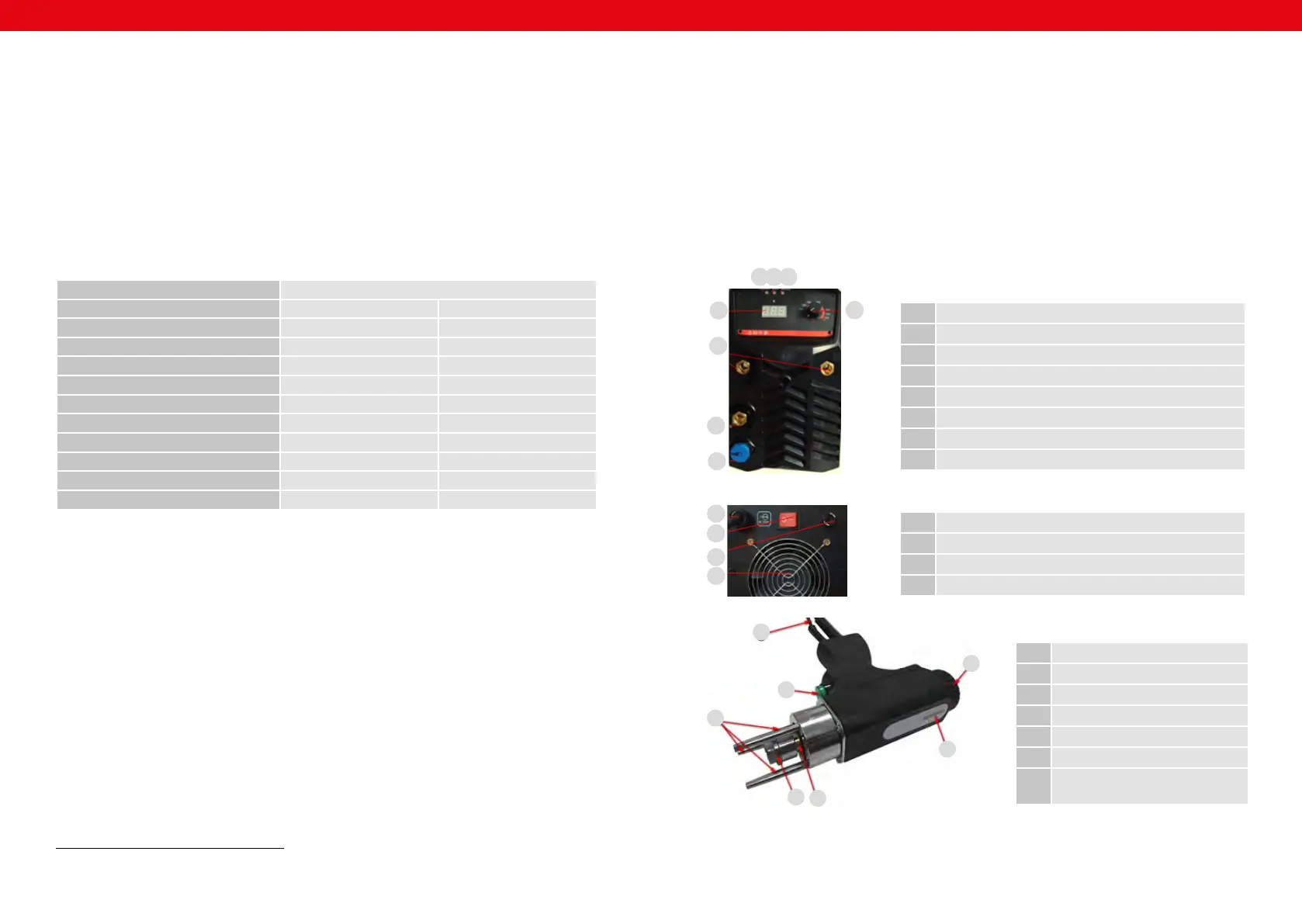

5. FUNZIONI DEL DISPOSITIVO
SALDATRICE PER PERNI: S-STUD 1600 (2158), S-STUD2500 (2159)
1. Luce di controllo del carico
2. Luce del segnale – stato del dispositivo
3. Luce di controllo – fase di lavorazione
4. Indicatore della tensione attuale
5. Collegamento per la pinza di messa a terra
6. Boccola del cavo di saldatura
7. Boccola per il controllo del dispositivo
8. Regolatore della tensione
8
7
6
5
4
1 2 3
Descrizione:
Vista frontale:
Visione posteriore:
9
10
11
12
9. Cavo di alimentazione
10. Interruttore
11. Dispositivo di sicurezza principale
12. Ventilazione
IT
Messa in funzione:
1. Prima di utilizzare il dispositivo collegare la pistola all‘estremità appropriata. Eseguire le seguenti
operazioni:
a. Svitare il dado.
b. Scegliere la parte nale corrispondente alla dimensione dell‘elemento che viene ssata alla supercie di
metallo.
