6 7
Rev. 20.03.2017 Rev. 20.03.2017
4.3 ANSCHLUSS DES GERÄTES
4.3.1 Stromanschluss
Die Überprüfung des Stromanschlusses ist durch eine qualizierte Person durchzuführen. Darüber
hinaus sollte eine entsprechend qualizierte Person überprüfen, ob die Erdung und elektrische Anlage
den Sicherheitseinrichtungen und – vorschriften entsprechen und sachgerecht funktionieren.
Das Gerät ist in der Nähe des Arbeitsortes aufzustellen.
Der Anschluss von übermäßig langen Leitungen an die Maschine sollte vermieden werden.
Einphasige Schweißmaschinen sollten an eine Steckdose angeschlossen werden, die mit einem
Erdungsstecker ausgerüstet ist.
Die Schweißgeräte, die aus dem dreiphasigen Netz versorgt werden, werden ohne Stecker geliefert.
Der Stecker muss selbständig beschafft werden. Mit der Montage ist eine dazu qualizierte Person zu
beauftragen.
ACHTUNG! DAS GERÄT DARF NUR BETRIEBEN WERDEN, WENN DIE ANLAGE ÜBER EINE
FUNKTIONSFÄHIGE SICHERUNG VERFÜGT!

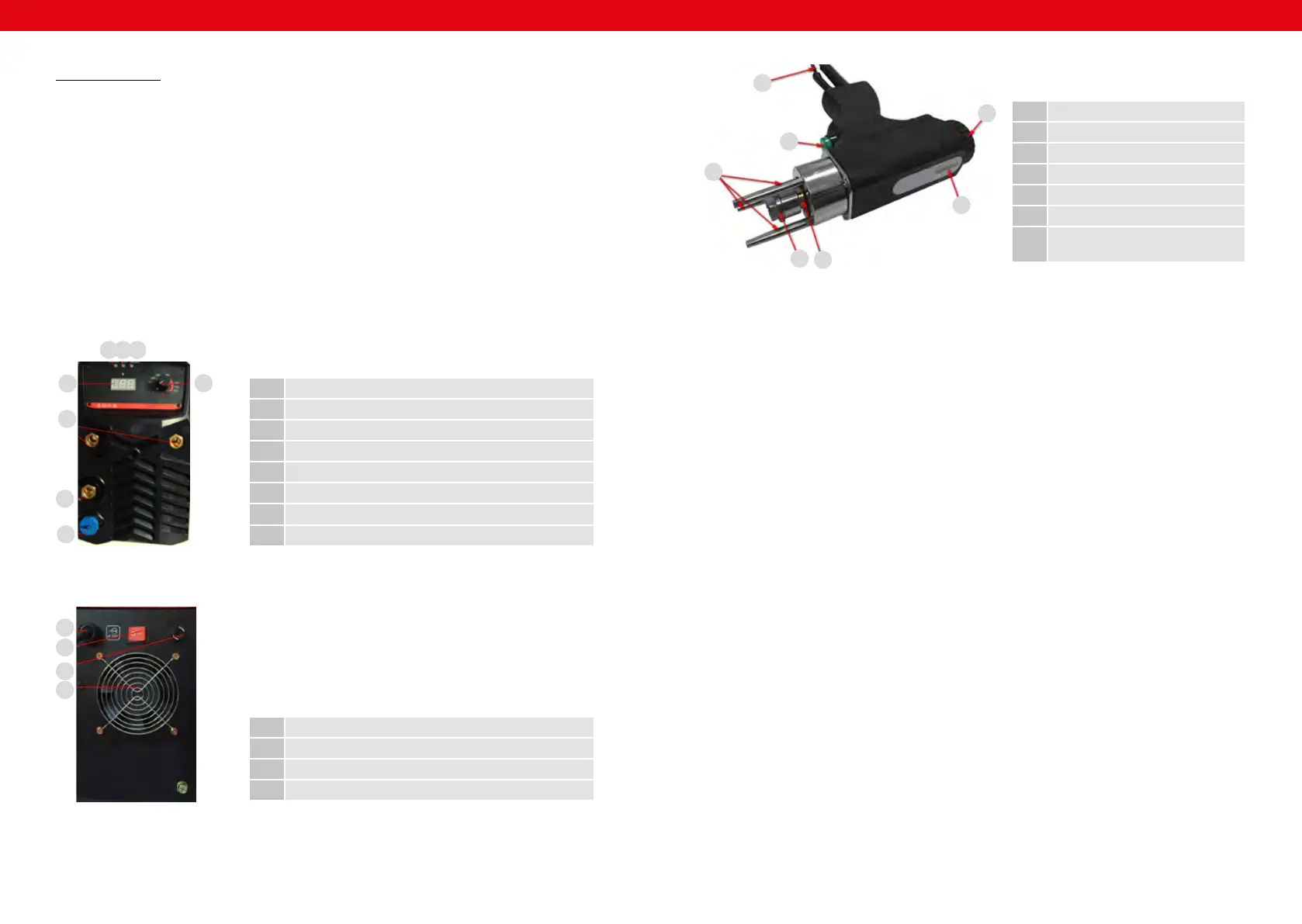

5. FUNKTIONSWEISE DES GERÄTES
BOLZENSCHWEISSGERÄT: S-STUD 1600 (2158), S-STUD2500 (2159)
DE
1. Ladekontrollleuchte
2. Signalleuchte – Einsatzbereitschaft
3. Kontrollleuchte – Arbeitsvorgang
4. Aktuelle Spannungsanzeige
5. Massekabelanschluss
6. Anschlussbuchse des Schweißkabels
7. Anschlussbuchse für die Steuerung der Schweißvorrichtung
8. Spannungsregulierer
DE
8
7
6
5
4
1 2 3
Beschreibung:
Vorderansicht
Rückansicht:
9
10
11
12
9. Netzkabel
10. Schalter
11. Hauptsicherung
12. Lüftung
4
3
2
1
7
6
5
Schweißpistole:
1. Druckregulator
2. Druckskala
3. Stelle zur Befestigung der Enden
4. Spannmutter
5. Stabilisierungsbolzen
6. Taste
7. Leitungen: Schweiß
– und Steuerungsleitung
Inbetriebnahme:
1. Vor Verwendung des Gerätes muss das entsprechende Ende an der Pistole angebracht werden.
Folgendes ist zu tun:
a. Die Mutter lösen.
b. Das der Größe des Elements entsprechende Endstück auswählen, das an der Metalloberäche
befestigt wird.
c. Danach ist in den zuvor vorbereitetem Endstück die Position der Gewindespindel so zu regulieren,
dass während des Schweißens das verbundene Element den bestmöglichen Kontakt hat (die Einstellung
erfolgt über das Drehen der Spindel zum Endstück hin).
d. Wenn der Gewindeschaft entsprechend eingestellt ist, muss die Position mithilfe der Gegenmutter
blockiert werden.
e. Daraufhin muss das so vorbereitete Endstück so tief wie möglich in die Pistole eingebracht werden.
Mithilfe der Spannmutter wird das Endstück in der Öffnung blockiert.
Falls sich beim Lösen der Spannmutter Widerstand zu spüren ist, muss der im Set mitgelieferte Schlüssel
verwendet werden.
2. Jetzt die passenden Stabilisierungsbolzen auswählen. Zum Schweißen von Teilen größeren Durchmessers
(M8, M10), müssen längere Stabilisierungsbolzen genommen werden. Bei kleinerem Durchmesser muss
ein kürzeres Set herangezogen werden. Es sei denn, das zu schweißende Element weist eine nicht
standardmäßige Länge auf, dann können längere Bolzen verwendet werden. Um die Bolzen zu lösen
genügt es, sie gegen den Uhrzeigersinn zu drehen. Sollte sich Widerstand einstellen, muss der im Set
mitgelieferte Schlüssel verwendet werden. Montiert werden diese in analoger Weise.
3. Um mit dem Schweißen zu beginnen, sind die Klemmen des Massekabels an das Metall anzuschließen,
an welches das Element befestigt werden soll (am besten an beiden Seiten der Metalloberäche), dann
das Gerät an die Stromversorgung anschließen. Danach mit dem Knopf die Spannung wählen, mit
der der Schweißvorgang durchgeführt werden soll. Die entsprechenden Durchmesser sind auf der
Skala des Knopfes angegeben. Diese Spannung dient jedoch nur als Orientierungshilfe, da sich je nach
verwendetem Material Unterschiede zeigen können.
4. An der Rückseite der Pistole bendet sich ein Knopf, der die Druckstärke reguliert. Dieser ist so
einzustellen, dass die zu verschweißenden Elemente während des Verschweißens fest aneinander liegen.
Im oberen Teil der Pistole bendet sich eine Skala zur Einstellung des Drucks. Mit der Erhöhung der
Druckstärke durch Drehen des Knopfes zeigt die Anzeige einen höheren Wert auf der Skala.
5. Um die Elemente dauerhaft miteinander zu verbinden, muss die Pistole fest an die zu verschweißende
Oberäche gedrückt werden, an die sie befestigt werden soll, und zwar so, dass alle drei
Stabilisierungsbolzen Kontakt mit der Oberäche haben. Dann den Knopf der Pistole drücken. Die
Schweißzeit beträgt ca. 1 – 3 ms. Man kann also nach dem Schweißen des Elements die Pistole durch
eine Senkrechtbewegung nach oben wieder entfernen.
Achtung! Es ist untersagt die zu verbindenden Elemente während des Betriebs des Gerätes zu berühren.
Dies kann zu ernsthaften Gesundheitsschäden oder sogar zum Tode führen!
