Introduktion
Detta dokument är avsett för erfarna tekniker som har god
kännedom om PAC-produkterna och om hälso- och
säkerhetsbestämmelser.
Information om programinstallation och användning finns i
dokumentationen och hjälpfilerna som följer med
administrationsprogrammet.
Anmärkning: Alla liknande centraler i systemet bör ha
samma firmware versionsnummer.
En firmware nedladdning till den nya centralen kan behövas,
se hjälpfilen för mer information.
Sabotage och Tvångstyrnings Anslutning
Sabotage- och Tvångstyrningsanslutningar är normalt stängda
så innan du startar:
l Använd en kort kabel för att koppla ihop TAMP och 0V
anslutningarna.
l Anslut ett 2,2k motstånd mellan tvångstyrning (OVRD)
och 0V anslutningarna.
RS-485 Anslutning
Om skärmade kablar används skall skärmen på en central
anslutas till jord ”SHIELD”.
l RÖD- centralen sänder data.
l GRÖN- annan central sänder data på nätverket.
Ställ in RS-485 termineringsbygel = IN endast på första
och sista centralerna.
Utbildning och teknisk support
Installation och användnings kurser av alla produkter från PAC
hålls regelbundet hos PAC i Stockport.
Om du vill ha mer information om tillgängliga kurser eller
diskutera särskilda önskemål, kontakta utbildningschefen
(Training Manager) på adressen nedan.
Vi rekommenderar starkt att alla personer som arbetar med
installation och driftsättning av PAC produkter genomgår en
lämplig utbildning först.
Teknisk support för alla PAC-produkter ges i första hand för
utbildade tekniker. Teknisk support är tillgänglig under normal
kontorstid:
>08:30 till 17:30 (svensk tid), måndag till fredag med undantag
för allmänna helgdagar.
Slutanvändare av PAC-produkter ska först kontakta
installations-/serviceföretaget innan man kontaktar PAC.
One-Touch™ Testläge
För att snabba upp installationen och test, One-Touch™ test
funktionen möjliggör funktionstest av ingångarna och
utgångarna på centralen.
Det finns två testlägen:
l Visningsläge (view mode) är avsett att användas i ett
konfigurerat system.
l Aktivt läge (active mode) används under
systemkonfigurationen och möjliggör gångtest för en
enda person.Detta uppnås med användning av fast LED
status som indikerar den första ändringen i ingångens
status.

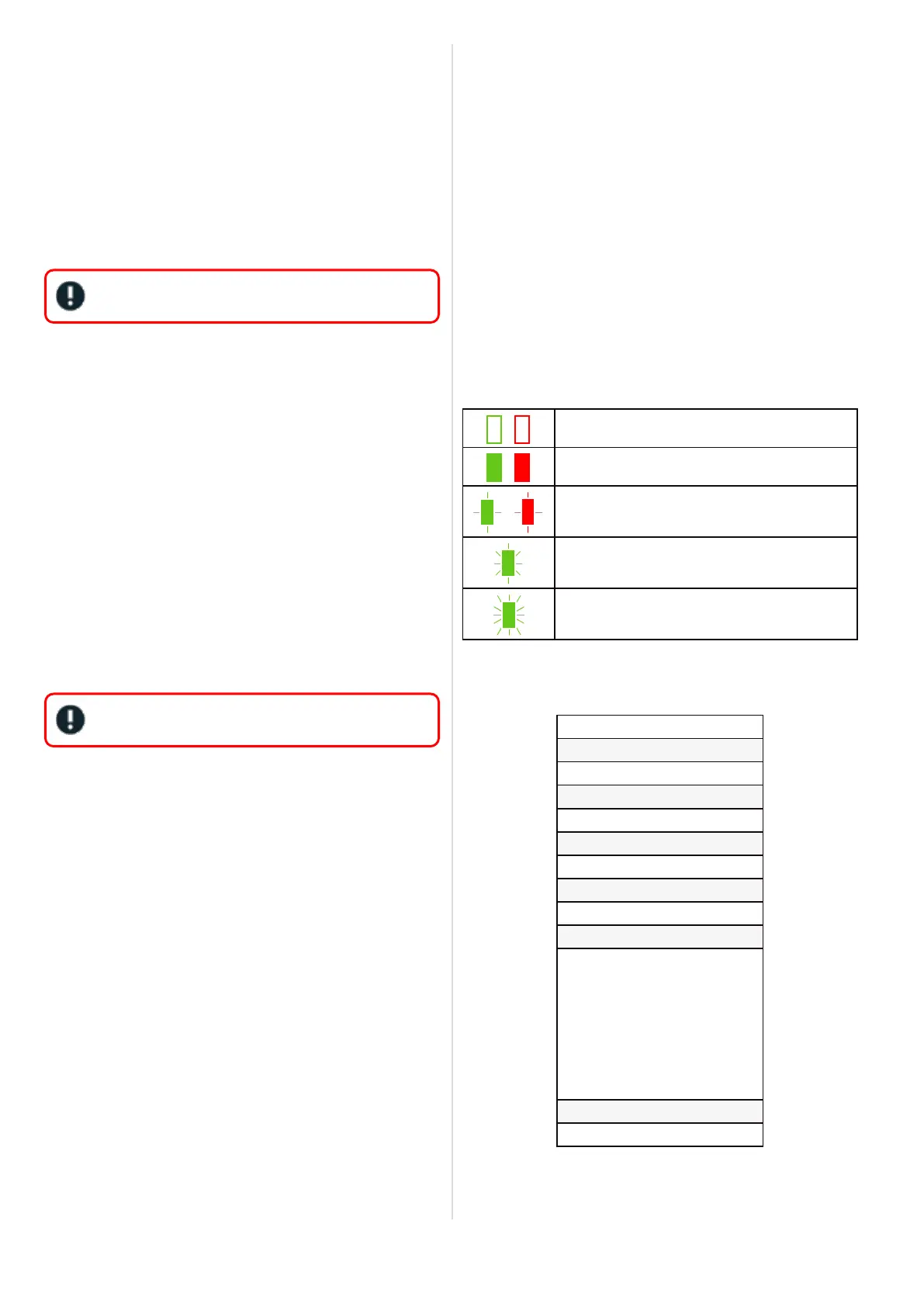

One-Touch™ Test
Färgen på den berörda LED anges i One Touch ™ tabellen på
nästa sida.
/
GRÖN/RÖD LED släckt.
/
GRÖN/RÖD LED tänd.
/
GRÖN/RÖD LED blinkar i normal takt.
GRÖN LED blinkar dubbelt så snabbt som
normalt.
GRÖN LED blinkar fyra gånger snabbare än
normal hastighet.
Nyckel till Wiring Diagrammen på Sida on
page4 och on page5
1 RS-485-Kanaler
2 RS-485 Termineringsbygel
3 RS-485 Statuslysdioder
4 Eingänge
5 Extra spänning
6 Manipuleringsbrytare
7 Lägesknapp
8 Lysdiod för lägesstatus
9 Reservbatteri
10 PAC Spänningsmatning
VIN
0V
MSTAT
+
-
EARTH
Orange
Vit
Rosa
Röd
Svart
Grön/Gul
11 Utgångar
12 Manipuleringsbrytare
