Stanley PAC 520 - One-Touch testfunctie

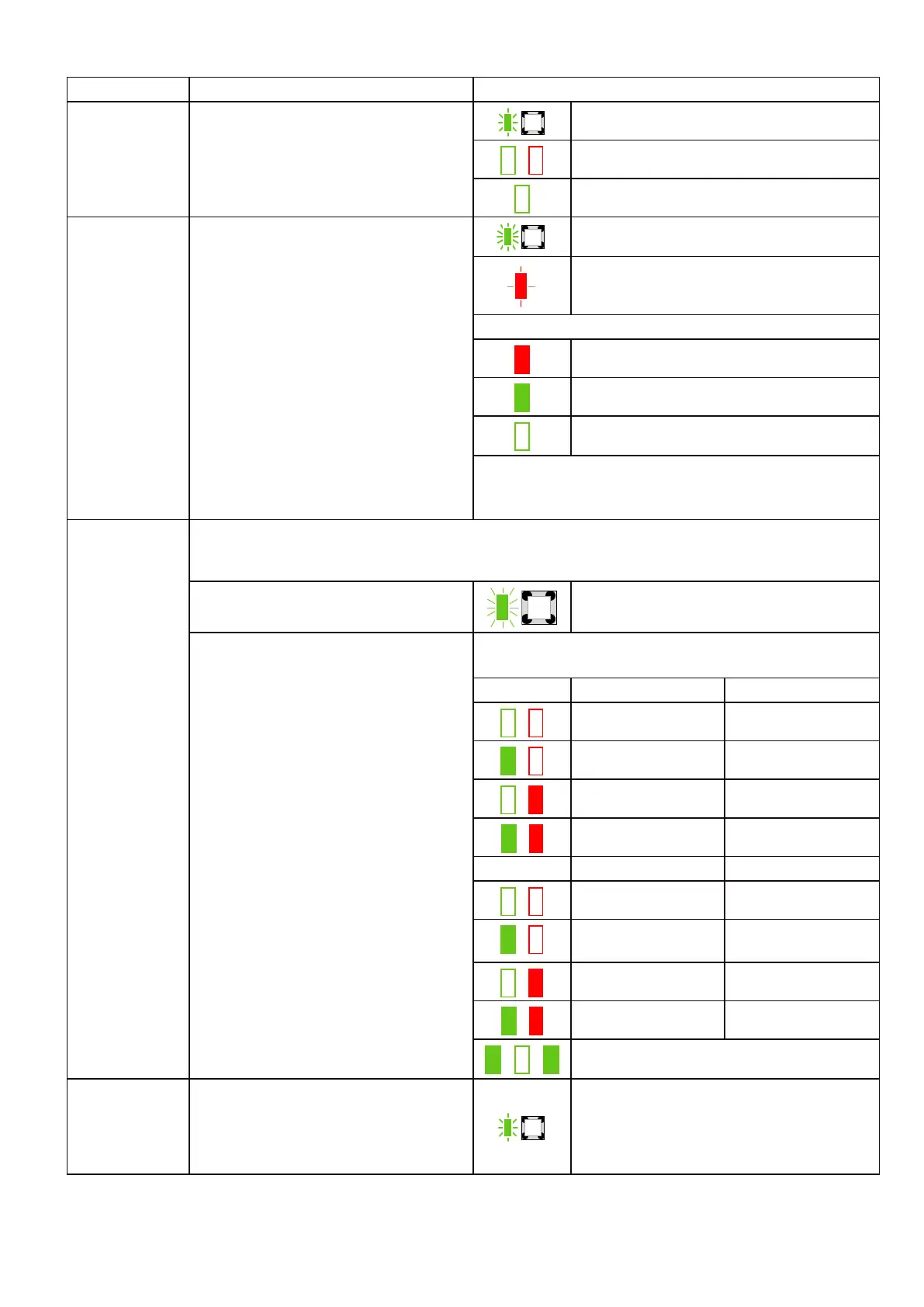

One-Touch™ testfunctie
Test
Actie
Observering
Normaal bedrijf
De groene LED voor systeemstatus knippert.
De rode en groene LED’s voor invoerstatus zijn uit.
De groene LED voor uitvoerstatus is uit.
One-Touch™
weergave modus
Houd de knop One-Touch™ minder dan 2
seconden ingedrukt.
De weergavefunctie wordt automatisch
uitgeschakeld na 2 minuten.
Bij een ongeconfigureerd systeem knipperen alle
rode LED’s driemaal kort en sluit de testfunctie af.
Niet-geconfigureerd systeem: alle RODE LED's
knipperen driemaal kort en de testmodus wordt
afgesloten.
Geconfigureerd systeem (verwacht)
RED LED = tamper state.
GROENE LED = actieve toestand / normale output.
GROENE LED uit = niet-actieve toestand / niet-
geconfigureerde ingang.
De weergavefunctie dient voor gebruik bij een geconfigureerd
systeem, u vindt nadere informatie in het help-bestand. Zie het help-
bestand voor meer informatie.
One-Touch™
actieve mode
ATTENTIE:
Uitvoerrelais die niet geactiveerd mogen worden dienen te worden afgekoppeld voordat de actieve mode wordt
geactiveerd.
Houd de knop One-Touch™ 2 tot 4 seconden
ingedrukt.
De groene LED voor systeemstatus knippert sneller
dan normaal.
Activeer elke ingangssensor om de beurt en
zorg ervoor dat de LED's de juiste status
aangeven.
Opmerking: de controller werkt niet-
geconfigureerd en er vindt geen
systeemcommunicatie plaats.
De eerste statuswijziging wordt vergrendeld en de weergave voor die
invoer verandert niet totdat de testmodus wordt afgesloten.
Groen - Rood
2-STATUS
4-STATUS
Niet van toepassing
Ingang open
Niet van toepassing
Ingang gesloten
Ingang open
Sabotage input open
Ingang gesloten
Sabotage input gesloten
Groen - Rood
3-STATUS NO
3-STATUS NC
Niet van toepassing
Niet van toepassing
Ingang open
Ingang gesloten
Ingang gesloten
Ingang open
Sabotage input open
Sabotage input gesloten
> >
GROENE output-LED is aan / uit gedurende een
cyclus van 5 seconden (relais actief / inactief).
One-Touch ™ -
modus afsluiten
Houd de One-Touch ™ -knop minder dan 2
seconden ingedrukt. De One-Touch ™ -
testmodus wordt automatisch uitgeschakeld na
1 uur of bij uitschakelen/inschakelen van de
netvoeding.
GROEN knippert op normale snelheid. (heartbeat).
Alle andere status-LED's zijn uit.
