öppen
Ingång stängd
Ingång sabotage
kortslutning
>Grön - Röd
Enkelbalanserad NO
Enkelbalanserad NC
Ej tillämplig
Ej tillämplig
Ingång öppen
Ingång stängd
Ingång stängd
Ingång öppen
Ingång sabotage
öppen
Ingång sabotage
kortslutning
> >
GRÖN utgångs LED tänds/släcks i 5 sekunders
intervall (reläer aktiva/inaktiva).
Lämna One-
Touch™ Testläge
Håll knappen One-Touch™ intryckt i
mindre än 2 sekunder. One-Touch™
GRÖN LED blinkar med normal hastighet igen.
Alla andra LED är släckta.
Testläge avslutas automatiskt efter 1
timme, omstart av central.
- 15 -

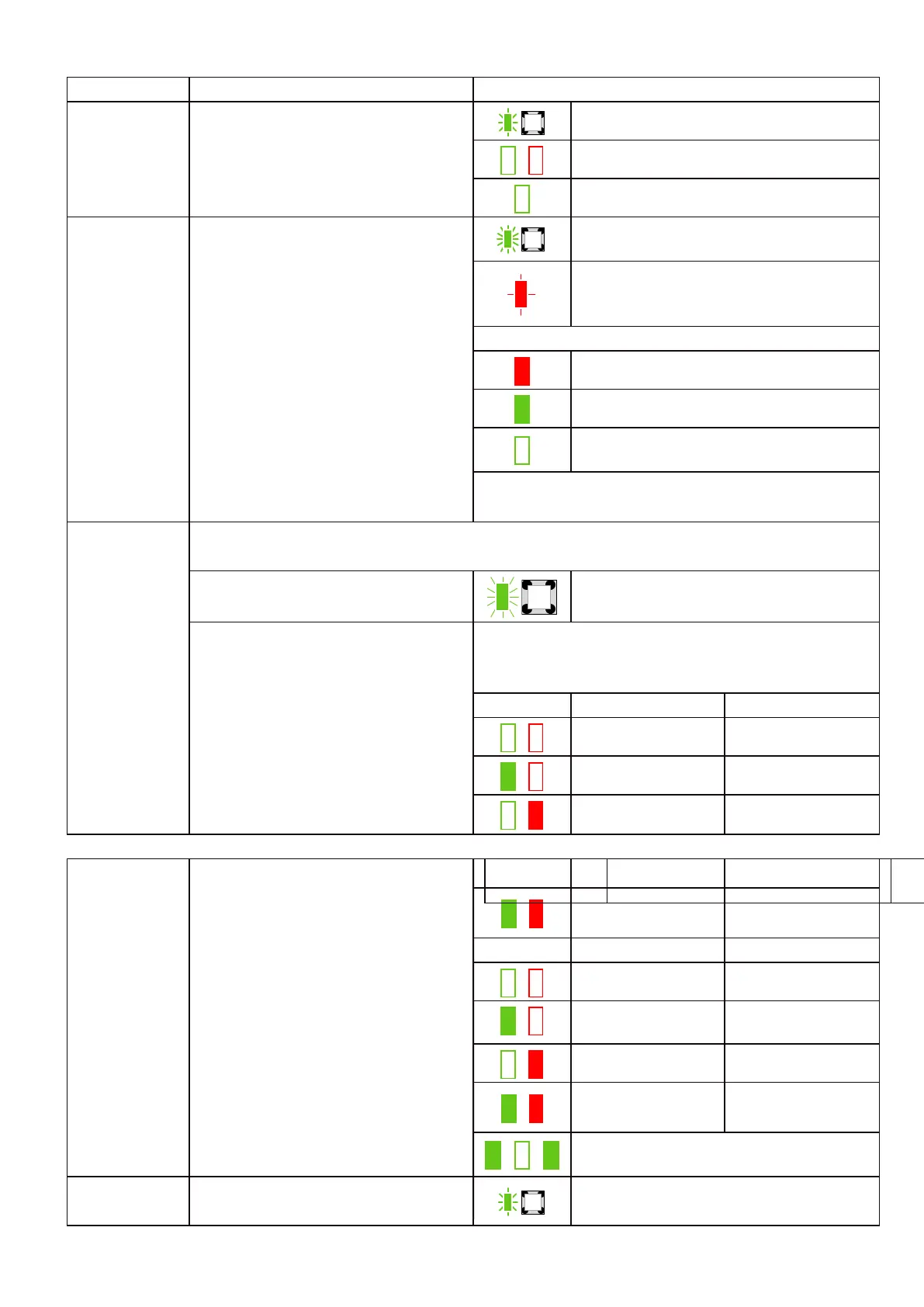

One-Touch™ Testläge
Test
Handling
Observation
Normal funktion
GRÖN systemstatus LED blinkar i normal takt.
RÖD och GRÖN ingångs LED släckta.
GRÖN utgångs status LED släckt.
One-Touch™
Visningsläge
Håll knappen One-Touch ™ intryckt i
mindre än 2 sekunder.
Observera att visningsläget (view mode)
automatiskt stängs av efter 2 minuter.
GRÖN systemstatus LED blinkar med dubbel
hastighet.
Okonfigurerat system: Alla RÖDA LED kommer
att blinka snabbt tre gånger, varpå testläget
avslutas.
Konfigurerat system (förväntat)
RÖD LED = sabotage läge.
GRÖN LED = aktivt läge/normal utgång.
GRÖN LED släckt = inaktivt läge/okonfigurerad
ingång.
Visningsläget (view mode) är avsett att användas i ett
konfigurerat system. Ytterligare information finns i hjälpfilen.
One-Touch™
Aktivt läge
FÖRSIKTIGHET
Utgångsreläer som inte får aktiveras måste kopplas ur innan man väljer det aktiva läget (Active mode).
Håll knappen One-Touch™ intryckt under 2
till 4 sekunder.
GRÖN systemstatus LED blinkar snabbare än
normalt.
Aktivera varje ingångssensor i tur och
ordning, och kontrollera att LED visar
korrekt läge.
Obs: Centralen arbetar okonfigurerat, och
det finns ingen systemkommunikation.
Den första läges ändringen kommer indikeras för den
ingången och kommer inte att ändras förrän testläget har
avslutats.
>Grön - Röd
Obalanserad
Dubbelbalanserad
Ej tillämplig
Ingång öppen
NEj tillämplig
Ingång stängd
Ingång öppen
Ingång sabotage
