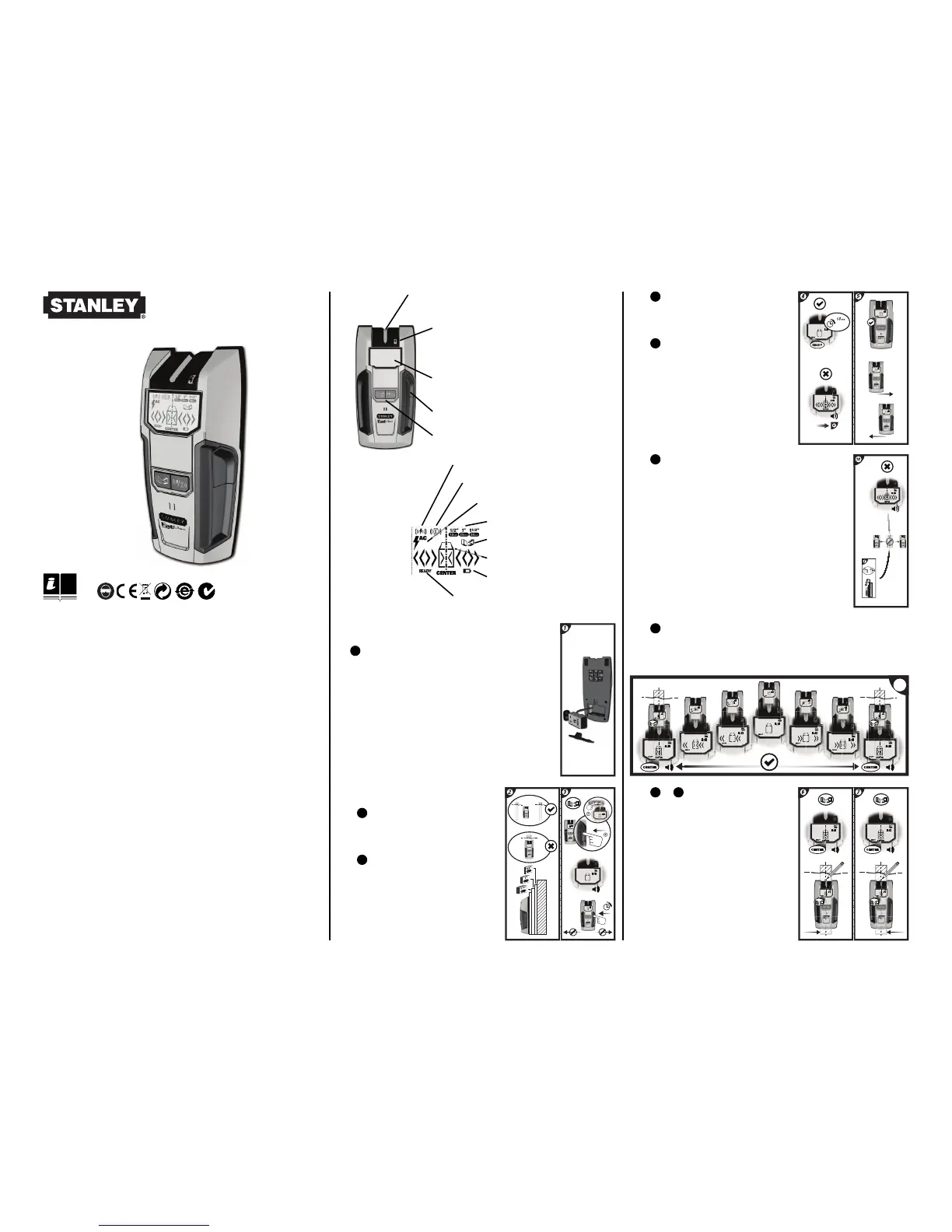

Stanley Stud Sensor 300
Der Stud Sensor 300 verwendet elektronische Signale, um die Mitte von
Pfosten, Trägern und stromführenden Leitungen durch Trockenmauern oder
andere übliche Baustoffe zu fi nden. Wenn die Mitte eines Pfostens in einem
Durchgang über der Oberfl äche gefunden worden ist, gibt der Stud Sensor 300
ein optisches und akustisches Signal. Ein Markierungskanal gestattet Ihnen,
die Pfostenmitte und die Ränder an der Wand leicht zu erkennen.
Der Stud Sensor 300 erkennt keine Gegenstände in Beton, Mörtel, Hohlblock-
oder Ziegelmauerwerk, Bodenbelagstoff, mit Folie beschichteten Stoffen,
Metallfl ächen oder Keramikfl iesen. Der Stud Sensor 300 ist nicht dazu
bestimmt, Nichteisen- oder Kunststoffgegenstände wie Rohre zu orten.
Hinweis: Lesen Sie alle Anweisungen durch, bevor Sie den Stud Sensor 300
bedienen, und entfernen Sie KEINE Etiketten vom Werkzeug.
WARNUNG:
Schützen Sie Ihre Augen, tragen Sie eine Schutzbrille.
Benutzung
Erkennung von Holz- / Metallpfosten
2
Halten Sie den Stud Sensor 300
fl ach gegen die Fläche und schaffen
einen festen Kontakt.
3
Halten Sie die Aktivierungstaste
gedrückt. Es wird eine Reihe von Tönen
abgegeben.
Hinweis: Das Gerät darf nicht bewegt
werden, bevor die Eichung beendet ist.
6
/
7
Wenn es die Pfostenmitte
entdeckt, wird auf dem LCD das
Symbol "Center" angezeigt, und es
ertönt ein Ton. Benutzen Sie den
Markierungskanal, der sich oben
auf dem Gerät befi ndet, um die
Pfostenmitte zu markieren.
BETRIEBSANLEITUNG
Batterie
1
Öffnen Sie die Tür an der Rückseite des Geräts und
schließen eine 9 V-Batterie (nicht beigefügt) an die
Klemme an. Legen Sie die Batterie zurück ins Gehäuse
und schließen die Batterietür.
Hinweis: Es wird empfohlen, eine neue 9 V-Batterie
einzulegen, wenn die Batterie schwach ist - auf der LCD
wird "Low Battery" angezeigt.
10
Wenn alle Segmente des LCD bei gedrückter
Aktivierungstaste blinken, bewegen Sie den Stud
Sensor 300 an einen anderen Ort und versuchen es
noch einmal. Wenn Sie die Aktivierungstaste loslassen,
wird der Sensor ausgeschaltet.
Hinweis: Während der Eichung darf der Stud Sensor
300 nicht direkt auf einem Pfosten, auf dichtem
Material wie Metall oder auf einer feuchten oder
gerade gestrichenen Fläche platziert werden, sonst
wird er nicht richtig geeicht.
8
Schieben Sie den Stud Sensor 300 geradlinig über die Fläche. Wenn es
einen Pfosten entdeckt, zeigt das Gerät die relative Position des Pfostens
auf dem Bildschirm an.
• Markierungskanal
• Warn-LED für stromführende Leitung
• LCD-Display
• Aktivierungstaste
• METAL SCAN Modus
• Pfostenortungsgrafi k
• Selbsteichung beendet
• Tiefenerkennungsmodus
4
Wenn das Gerät geeicht ist, wird
das Symbol "Ready" auf der LCD
angezeigt.
5
Halten Sie die Aktivierungstaste
bei allen folgenden Vorgängen weiter
gedrückt.
Hinweis: Wenn die Aktivierungstaste
losgelassen wird, schaltet sich das
Gerät aus.
• Wahlschalter für STUD oder METAL / AC-Modus
• Stromführende Leitung entdeckt
• STUD-Modus
• Anzeiger für schwache Batterie
• AC TRACKING Modus

Stanley S300 Specifications

General

Type	Stud Sensor
Material	Plastic
Power Source	9V Battery
Display Type	LCD
Detection Modes	Metal
