Stanley S300 User Manual

REV A 12STHT77407
S300
8
1
77407
Stanley Stud Sensor 300
Stud Sensor 300 koristi elektroničke signale za otkrivanje središta stupova,
greda ili električnih žica pod naponom u pregradnim zidovima i drugim
uobičajenim građevinskim materijalima. Nakon što je u jednom prelasku preko
površine otkriveno središte stupa, Stud Sensor 300 uključuje zvučni signal
i vizualni prikaz. Žlijeb omogućuje jednostavno označavanje središta i rubova
stupova na zidu.
Stud Sensor 300 ne detektira objekte u betonu, žbuci, zidovima od cigle
ili blokova, iza materijala kao što su zidni tepisi, folijski materijali, metalne
površine i keramičke pločice. Stud Sensor 300 nije predviđen za otkrivanje
neželjeznih ili plastičnih predmeta kao što su plastične cijevi.
Napomena: Pročitajte sve upute prije upotrebe uređaja Stud Sensor 300
i NEMOJTE skidati nikakve oznake s alata.
UPOZORENJE:
Zaštitite oči sigurnosnim naočalama.
Upotreba
Otkrivanje drvenih i metalnih stupova
2
Držite Stud Sensor 300 pritisnut rav-
no i čvrsto o površinu.
3
Držite pritisnut gumb za aktivaciju.
Čut ćete niz zvučnih signala.
Napomena: uređaj se ne smije pomica-
ti prije dovršetka kalibracije.
6
/
7
Kad uređaj otkrije središte
stupa, na zaslonu će se pojaviti ikona
koja označava središte ("Center")
i uključit će se zvučni signal. Označite
središte stupa pomoću žlijeba za
označavanje na vrhu uređaja.
UPUTE ZA RUKOVANJE
Baterija
1
Otvorite vratašca na poleđini alata i priključite
bateriju od 9 volti (nije isporučena) za njezinu spojnicu.
Stavite bateriju u kućište i zatvorite vratašca na poleđini.
Napomena: Preporučujemo da bateriju od 9 volti
zamijenite kada se naznaka slabe baterije ("Low
Battery") pojavi na zaslonu.
10
Ako se prilikom pritiska gumba za aktivaciju svi
dijelovi zaslona uključuju i isključuju, premjestite Stud
Sensor 300 na drugo mjesto i pokušajte ponovo. Senzor
se isključuje kada pustite gumb za aktivaciju.
Napomena: Stud Sensor 300 ne smije se tijekom
kalibriranja postaviti izravno preko potpornog stupa,
gustog materijala kao što je metal ili na mokru ili svježe
obojanu površinu, u suprotnom kalibracija neće biti
točna.
8
Polako povucite Stud Sensor 300 preko površine u ravnoj liniji. Kad
otkrije potporni stup, uređaj će prikazati relativan položaj stupa na zaslonu.

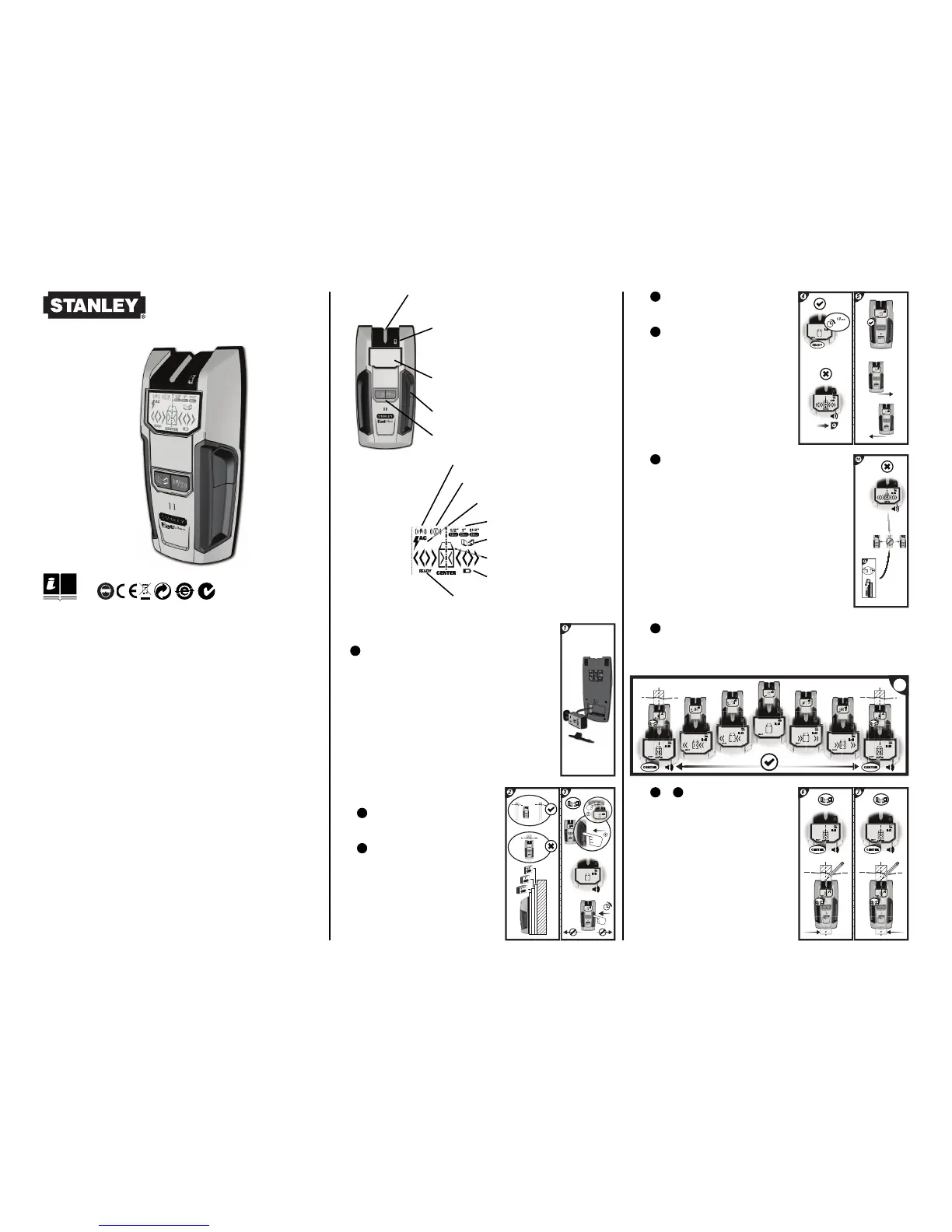

• Žlijeb za označavanje
• Lampica upozorenja na žicu pod naponom
• LCD zaslon
• Gumb za aktivaciju
• Način METAL SCAN (Skeniranje metala)
• Prikaz položaja stupa
• Samokalibracija je dovršena
• Način detekcije dubine
4
Kada je uređaj kalibriran i spreman
za rad, na zaslonu se pojavljuje "Ready".
5
Držite pritisnut gumb za aktivaciju
tijekom sljedećih postupaka.
Napomena: uređaj se isključuje nakon
puštanja gumba za aktivaciju.
• Odabir načina STUD (Stup) ili METAL / AC
(Metal/Struja)
• Detektirana je žica pod naponom
• Način STUD (Stup)
• Pokazivač slabe baterije
• Način AC TRACKING (Praćenje napona)

Stanley S300 Specifications

General

Type	Stud Sensor
Material	Plastic
Power Source	9V Battery
Display Type	LCD
Detection Modes	Metal
