©2012 STANLEY TOOLS
www.STANLEYTOOLS.com
701 East Joppa Road
Towson, Maryland 21286
2
77407
13
13

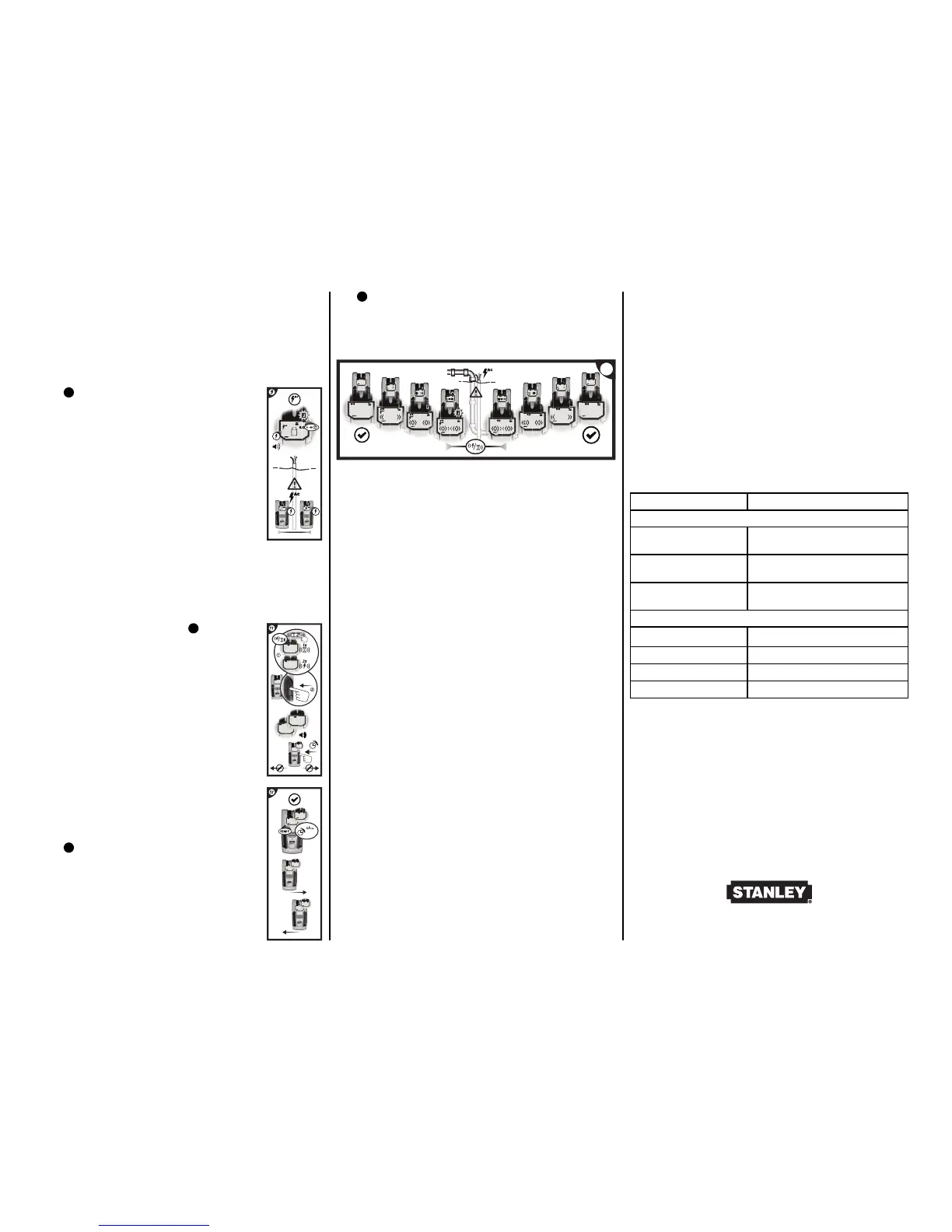

Csúsztassa végig lassan a Stud Sensor 300 műszert a vizsgált felületen.
Fémből készült objektum (FÉMKERESÉS módban), illetve feszültség alatti
AC vezeték (AC-KÖVETÉS módban) észlelésekor a műszer képernyőjén
megjelenik a fémtárgy/feszültség alatti vezeték pozíciójának relatív
intenzitása (lásd az alábbi képet).
Feszültség alatti AC vezetékek észlelése
9
Ha feszültség alatti vezetéket észlel a közelben
(jellemzően 4-18 hüvelyken belül, a felület mentén),
akkor a Stud Sensor 300 műszer feszültség alatti
vezetékre fi gyelmeztető vörös LED lámpája világítani
kezd, az LCD kijelzőn megjelenik az „AC” felirat,
valamint a műszer hangjelzést is ad.
Megjegyzés: A gipszkarton falon és más felületeken
esetlegesen képződő statikus elektromos töltések
több hüvelykkel is kiterjeszthetik a feszültségészlelési
területet az elektromos vezeték mindkét oldalán.
A vezeték pozíciójának könnyebb meghatározásához a
műszert tartsa fél hüvelyk távolságban a falfelülettől a
keresés közben, vagy helyezze másik kezét a falra az
érzékelőtől körülbelül 12 hüvelyk távolságban.
Amikor a „METAL SCAN” (FÉMKERESÉS) vagy az „AC
TRACKING” (AC-KÖVETÉS) felirat világít a kijelzőn,
tartsa erősen a Stud Sensor 300 műszert egyenesen a
vizsgálni kívánt felülethez.
12
Nyomja meg hosszan az aktiválógombot. A műszer
hangjelzéseket ad ki.
A kalibrálás befejezését az LCD kijelzőn megjelenő
„Ready” (Kész) felirat jelzi.
Az alábbi műveletek során végig tartsa nyomva az
aktiválógombot.
Üzemeltetési elővigyázatosságok
Legyen óvatos és körültekintő, amikor a felülethez közeli vezetékeket vagy
csöveket tartalmazó falakban, mennyezetekben vagy padlózatokban végez
szegecselési, forgácsolási és fúrási műveleteket. Ne feledje, hogy a másfél
hüvelyk széles merevítéseket vagy profi lokat rendszerint 16 vagy 24 hüvelyk
távolságba helyezik el egymástól. A meglepetések elkerülése végett tartsa
észben, hogy a fentiektől eltérő szélességű vagy távolságú objektumok nem
feltétlenül merevítések.
HASZNÁLATI TANÁCSOK
A Stud Sensor 300 műszert kizárólag beltéri felületeken történő használatra
tervezték.
Interferencia megelőzése
A Stud Sensor 300 műszer legjobb teljesítményének biztosításához szabad
kezét tartsa legalább 6 hüvelyk távolságban a műszertől és a falfelülettől a
felületek tesztelése és átvizsgálása közben.
Hagyományos felépítés
A nyílászárókat rendszerint – a további stabilitást szolgáló – kiegészítő
merevítőkkel és fejlécekkel látják el. A Stud Sensor 300 műszer a dupla
merevítők és tömör fejlécek szélét egyetlen széles merevítésnek érzékelik.
Felületi egyenetlenség
A Stud Sensor 300 az alábbi gyakori építőanyagokból készült felületek
vizsgálatára alkalmas:
• Gipszkarton fal
• Furnérlap
• Keményfapadlók
• Fapadlóra helyezett linóleum
• Tapéta
Az érzékelő nem alkalmas az alábbi felületek vizsgálatára:
• Szőnyeg
• Fóliabevonatos anyagok
• Kerámia lap
• Cement vagy beton
• Fém- és gipszfalak
Tapéta
A Stud Sensor 300 műszer jellemzően ugyanúgy használható tapétával
vagy szövettel borított felületeken, kivéve, ha a borítások fémfóliát vagy
fémszálakat tartalmaznak.
Mennyezetek
Durva felületek vizsgálatakor (pl. szórt mennyezet) használjon egy darab
kartonpapírt. A fent leírt kalibrálási művelethez is használja a kartonpapírt
a műszer legpontosabb mérési eredményei érdekében. Ennél az alkalma-
zásnál különösen fontos, hogy a szabad kezét tartsa távol a műszertől.
Megjegyzés: A felület anyagának vastagsága, sűrűsége és nedvességtar-
talma befolyásolja az érzékelési mélységet.
FONTOS BIZTONSÁGI MEGJEGYZÉS
Ügyeljen a feszültség alatti vezetékek megfelelő detektálására. A Stud Sensor
300 műszert mindig a kezelési területen belül tartsa. A műszert tartsa a
tenyerében úgy, hogy egyik szélét hüvelykujjával, másik szélét pedig a többi
ujjával megtámasztja.
MŰSZAKI ADATOK
(35-55%-os relatív páratartalom között)
Elem 9 V-os (nem része a csomagnak)
Mélységtartomány
Fa vagy fém merevítések
Max. 1-1/2” (38 mm) gipszkarton falon
keresztül
Feszültség alatti AC
vezetékek (120 V AC)
Max. 2” (50 mm) gipszkarton falon
keresztül
FÉMKERESÉS mód
Max. 3” (76 mm) gipszkarton falon
keresztül
Pontosság – Merevítés középpontja
Fa
±1/8” (3 mm)
Fém ±1/4” (6 mm)
Üzemi hőmérséklet +32°F ... +120°F (-0°C ... +49°C)
Felületi hőmérséklet -4°F ... +150°F (-20°C ... +66°C)
GARANCIA
A Stanley Tools a vásárlás napjától számított egy évig garanciát vállal a Stud
Sensor 300 műszer anyaghibáira és gyártási hibáira. A Stanley jelen garanci-
ája legfeljebb a műszer kicserélésére korlátozódik. A műszernek a gyártó által
engedélyezett szakembereken kívüli személyek általi javítása vagy javítási
kísérlete érvényteleníti a garanciát. A kalibrálás, az elemek biztosítása és a
karbantartás a felhasználó felelősségi körébe tartozik. Ahol a törvény enge-
délyezi, ott a Stanley mindennemű felelősséget kizár a balesetből eredő vagy
következményes károkért. A Stanley ügynökei nem jogosultak a jelen garancia
módosítására. A Stanley nem vállal felelősséget a jelen termék elkopásából,
módosításából vagy nem rendeltetésszerű használatából eredő károkért. A fel-
használótól elvárt, hogy az ÖSSZES üzemeltetési utasítást pontosan betartsa.
Jelen garancia különböző további garanciális jogokat biztosíthat Önnek, ame-
lyek államonként, tartományonként és országonként eltérők lehetnek.
Érzékenység automatikus kiválasztása
A műszert gyárilag a legmagasabb detektálási érzékenységre állítják be.
A legpontosabb kiolvasás érdekében húzza el a műszert az elsőként észlelt
merevítés felett. A műszer hangjelzést ad ki, és közben automatikusan
beállítja a legjobb érzékenységet az elsőként észlelt merevítés és a fal
anyagának megfelelően. Ezzel biztosítható a merevítés középpontjának és
széleinek legpontosabb érzékelése.
FÉMKERESÉS / AC-KÖVETÉS mód
11
FÉMKERESÉS mód
Nyomja meg egyszer az AC / METAL (AC/FÉM)
gombot. Az LCD kijelzőn világítani kezd a „METAL
SCAN” (FÉMKERESÉS) felirat.
AC-KÖVETÉS mód
Nyomja meg kétszer az AC / METAL (AC/FÉM)
gombot. Az LCD kijelzőn világítani kezd az „AC
TRACKING” (AC-KÖVETÉS) felirat.
Figyelmeztetés: A műszer nem képes érzékelni az árnyékolt vezetékeket,
a fém védőcsatornába vagy burkolatba helyezett vezetékeket, illetve
a fémszerkezetű és a vastag, tömör anyagból készült falakban található
vezetékeket. Amikor vezetékek közelében dolgozik, mindig kapcsolja le a
hálózati váltóáramú (AC) tápellátást.
