från arbetsstycket innan ovanstående steg tas. Detta skapar
en snabbare fästdonsplacering vid t.ex. inramning, (golv)
plankspikning och lådbyggning. Sekvensaktionen tillåter exakt
fästdonsplacering utan risk för att en rekyl inträffar och driver
fram ett andra fästdon vilket beskrivs under Kontaktutlösaren
(se nedan). Verktyget med sekvensaktion har en positiv fördel
när det gäller säkerheten eftersom den inte kan driva fram ett
fästdon av en olycka om verktyget ligger emot arbetsstycket
-eller något annat- medan användaren håller avtryckaren
intryckt.
Innan du använder eller behandlar detta verktyg:
Läs noggrannt igenom varningarna i denna bruksanvisning.
Titta efter i Tekniska Data för att identifiera driftssystemet på
ditt verktyg.
VERKTYGETS DRIFTSKONTROLL
VARNING: Avlägsna alla fästdon från verktyget innan du utför
en driftskontroll.
VERKTYG MED AVTRYCKARE:
A) Håll i verktyget med ett fast grepp om handtaget utan att
röra avtryckaren.
B) Sätt nosen på verktyget till arbetsstycket.
C) Tryck ner avtryckaren för att driva fram ett fästdon. Frigör
avtryckaren och cykeln är komplett.
VARNING: Verktyget driver fram ett fästdon varje gång
avtryckaren avlöses!
SEKVENSIELL AKTIONSDRIFT
A) Tryck säkerhetsbygeln emot arbetsytan utan att röra
avtryckaren. VERKTYGET FÅR INTE SÄTTAS IGÅNG.
B) Avfyra verktyget i luften utan att sikta mot dig själv eller
någon annan. VERKTYGET FÅR INTE SÄTTAS IGÅNG.
C) Avfyra verktyget i luften. Tryck säkerhetsbygeln emot
arbetsytan. VERKTYGET FÅR INTE SÄTTAS IGÅNG.
D) Tryck säkerhetsbygeln emot arbetsytan utan att röra
avtryckaren. Tryck nu in avtryckaren, VERKTYGET SKALL
NU SÄTTAS IGÅNG.
m ATT ANVÄNDA VERKTYGET
Efter att ha kontrollerat att verktyget fungerar, tryck dess nos
mot arbetsstycket och tryck in avtryckaren. Kontrollera att
fästdonet har drivits fram som sig bör.
l Om inte fästdonet drivits in tillräckligt djupt öka lufttrycket
med 5-6 psig (0,5 bar) i taget och kontrollera resultatet
mellan varje ökning. Överstig inte det maximala
arbetstrycket (se Tekniska Data).
l Om fästdonet drivits in för djupt minska lufttrycket med 5-6
psig (0,5 bar) i taget och kontrollera resultatet mellan varje
minskning. Gå inte under det minimala arbetstryckskravet
(se Tekniska Data).
Försök alltid att arbeta med minsta möjliga lufttryck. Detta
minskar ljudnivån och vibreringen som skapas samt förlänger
de interna komponenterna -såsom stötdämparens- livslängd.
ATT LADDA VERKTYGET:
STHT1-12184 (APC-BN) & STHT1-12185 (APC-2IN1)
l Lossa på magasinets spärr och för tillbaka magasinet.
(Bild 1)
l För in fästdon med magasinet helt öppet. Punktena måste
peka mot botten av magasinet. (Bild 2a och 2b)
l För magasinet framåt. (Bild 3)
l Fortsätt tryck tills spärren har gått igen. (Bild 4)
STHT1-12183 (APC-FN)
l Öppna magasinet: Lås magasinspärren i dess bakre läge.
(Bild 1)
l För in fästdonen bakifrån med magasinet helt öppet.
Punkterna ska peka mot botten på magasinet. (Bild 2)
l Stäng magasinet: frigör spärren genom att klämma ihop
spärrflikarna emot varandra. För magasinskenan emot
spikarna. (Bild 2 & 3)
JUSTERINGSKONTROLL AV FÄSTDON -
STHT1-12184 (APC-BN) / STHT1-12185 (APC-2IN1) /
STHT1-12183 (APC-FN) (BILD 5)
VARNING: Koppla ifrån verktyget från trycklufttillförseln innan
någon som helst nedmontering eller byte av arbetsmaterial
sker.
Detta drag -en justeringskontroll av fästdon- tillser god
kontroll av fästdonets drivdjup; från jäms med arbetsytan
till djupt ner i arbetsstycket. Ställ först in lufttrycket för
jämn drift av arbetsuppgiften i fråga och använd sedan
justeringskontrollen för det önskade drivdjupet.
NÄR NÅGOT FASTNAT I VERKTYGET -
STHT1-12185 (APC-2IN1) / STHT1-12183 (APC-FN) (BILD 6)
VARNING: Man måste alltid koppla ifrån lufttillförseln innan
man tar bort något som fastnat i verktyget.
1. Lossa på spärrknappen
2. Håll spärrknappen nedtryckt och vrid spärrenheten uppåt
och framåt tills spärren står i uppåtläge
3. Ta bort det som fastnat i verktyget
ATT JUSTERA DET MULTIRIKTADE LUFTUTSLÄPPET
STHT1-12185 (APC-2IN1) / STHT1-12183 (APC-FN) /
STHT1-12184 (APC-BN) (BILD 7)
Genom att vrida på utsläppsledaren till önskat läge -så som
beskrives med pilarna- kan du enkelt justera det multiriktade
luftutsläppet.
FÖR ATT PÅ ETT SÄKERT VIS KUNNA ANVÄNDA VERKTYGET,
MÅSTE MAN -UTÖVER VARNINGARNA I DENNA
BRUKSANVISNING- OCKSÅ TA HÄNSYN TILL FÖLJANDE:
l Respektera ditt pneumatiska Stanleyverktyg för vad det är,
ett verktyg och ingen leksak -lek alltså inte med det.
l Använd bara ditt pneumatiska Stanleyverktyg för dess
egenmätiga ändamål.
l Håll aldrig i verktyget på ett sätt som kan komma att rikta
ett fästdon mot användaren eller någon annan person i
närheten.
l Använd inte verktyget som en hammare
l Bär alltid verktyget i dess handtag och aldrig i
tryckluftskabeln. Bär aldrig verktyget med avtryckaren
intryckt.

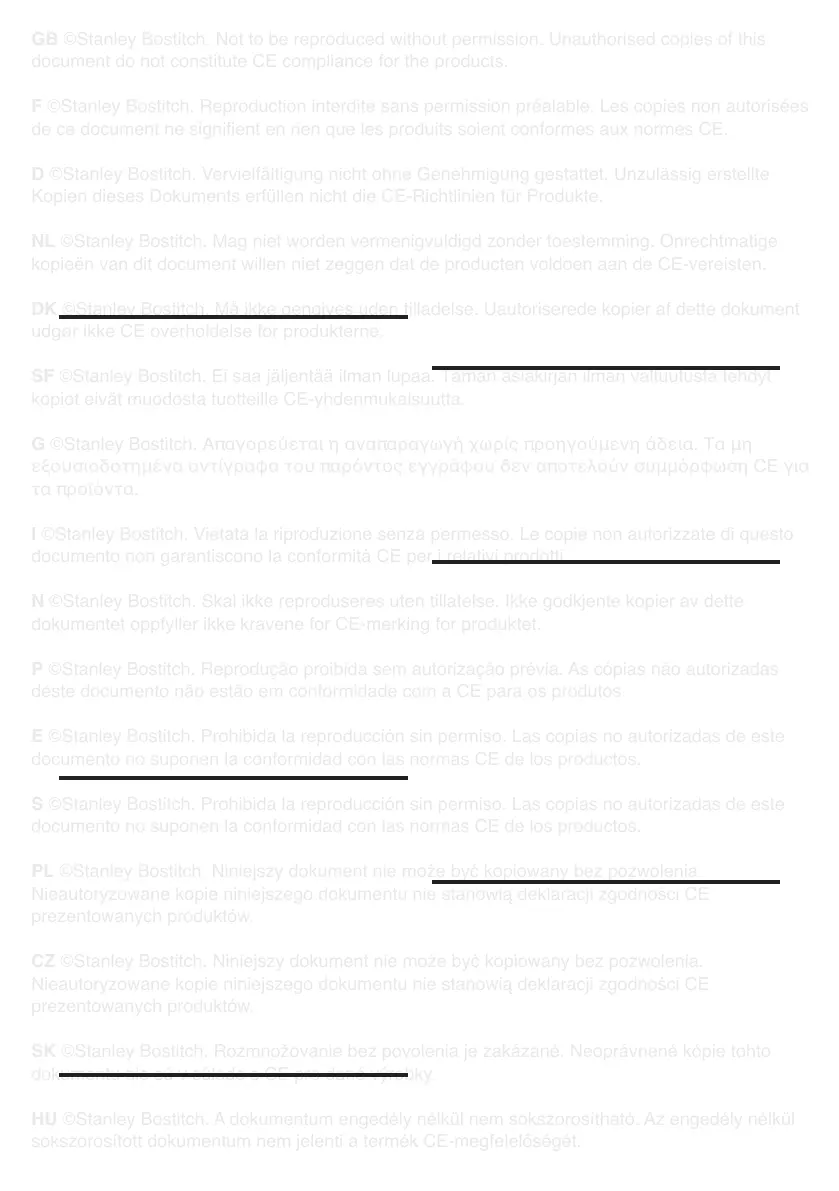

GB ©Stanley Bostitch. Not to be reproduced without permission. Unauthorised copies of this
