59
Zurücksetzen des Encoders nach einem Sequenzfehler
Wenn nach dem Zurücksetzen des Motors ein Encodersequenzfehler nicht behoben werden konnte, kann es daran liegen, dass es zu
dem Fehler während einer eingehenden Fahrfunktion kommt. Um den Fehler zurückzusetzen, wenden Sie die folgende Methode an:
1. Schalten Sie den Motor ‘AUS’
2. Setzen Sie die Schalter ‘F’ und ‘G’ der SW7 auf dem Optionenboard auf die Position ’AUS’. (Weitere Informationen zur
Schalterposition finden Sie auf Seite 9).
3. Schalten Sie den Motor ‘AN’
4. Schalten Sie den Motor ‘AUS’ und setzen Sie alle Schalter zur gewünschten Konfiguration zurück (Für die Schalterkonfiguration
siehe Seite 7).
5. Schalten Sie den Motor ‘AN’
600 Diagnostik: Codes
Fehlercodes
9 A
FEHLER
HANDLUNG
1
Verriegelungsmotor vom Starla manueller 2-Wege-Drehsitz
abgeschaltet
Überprüfen Sie den Umschaltmechanismus
2
Starla manueller 2-Wege-Drehsitz Beide Schalter gleichzeitig
aktiviert.
Überprüfen Sie die Schalter / Überprüfen Sie die Verkabelung
3
Encoder-Fehler beim motorisierten Drehgestell von Starla Prüfen Sie den Encoder / die Verbindungen
4
Fehler beim mittig eingestellten Schalter beim motorisierten
Drehsitz von Starla Schalter immer noch aktiviert, wenn Encoder
mittig
Prüfen Sie die Verbindungen des Schalters / Encoders
5
Encodersequenzfehler beim motorisierten Drehgestell von Starla Überprüfen / ersetzen Sie den Encoder
6
Fehlerhafte Encodersequenz beim motorisierten Drehgestell von
Starla während der Fahrt
Siehe Anweisungen unten , um den Encoder neu
zu programmieren / zu ersetzen
1
Defekt in der Haupt-ECU Haupt-ECU ersetzen
2
Defekt in der Optionen-PCB Ersetzen Sie die Optionen-PCB
3
Intermittierende Verbindung zwischen der Haupt-ECU und der
Optionen-PCB
Überprüfen Sie die Verbindungen zwischen den Boards
1
Verbindung 7 Kabelbaumkurzschluss zu + 24 V-Spannung Überprüfen Sie die Kabelbaumverbindung 7
2
Verbindung 9 Kabelbaumkurzschluss zu + 24 V-Spannung Überprüfen Sie die Kabelbaumverbindung 9
3
Verbindung 10 Kabelbaumkurzschluss zu + 24 V-Spannung Überprüfen Sie die Kabelbaumverbindung 10
4
Verbindung 17 Kabelbaumkurzschluss zu + 24 V-Spannung Überprüfen Sie die Kabelbaumverbindung 17
5
Verbindung 18 Kabelbaumkurzschluss zu + 24 V-Spannung Überprüfen Sie die Kabelbaumverbindung 18
2
Treppenliftsteuerung nicht festgelegt.
Überprüfen Sie, ob der Steuerungsstecker richtig eingesteckt
ist
3
Starla / Saxon Drehsitzverkabelung falsch. Prüfen Sie die Sitzbaumverbindung 10
4
Neuer SL Drehsitzencoder erkannt Ersetzen Sie die Haupt-ECU durch die neuste Version.
F F
Defekt in der Haupt-ECU-Software Haupt-ECU ersetzen
.
Statusdisplay
LEDs auf dem Fehlerdisplay
Fehlergruppe 5
Fehler- gruppe 7
Fehler- gruppe 8
Fehler- gruppe 6
* Wenn durch den Fehlercode der Schalter- /Kabelfehler bestimmt und bei der Schaltkreisüberprüfung
kein Fehler gefunden werden kann. Dann ist von einem ECU-Defekt auszugehen
DE

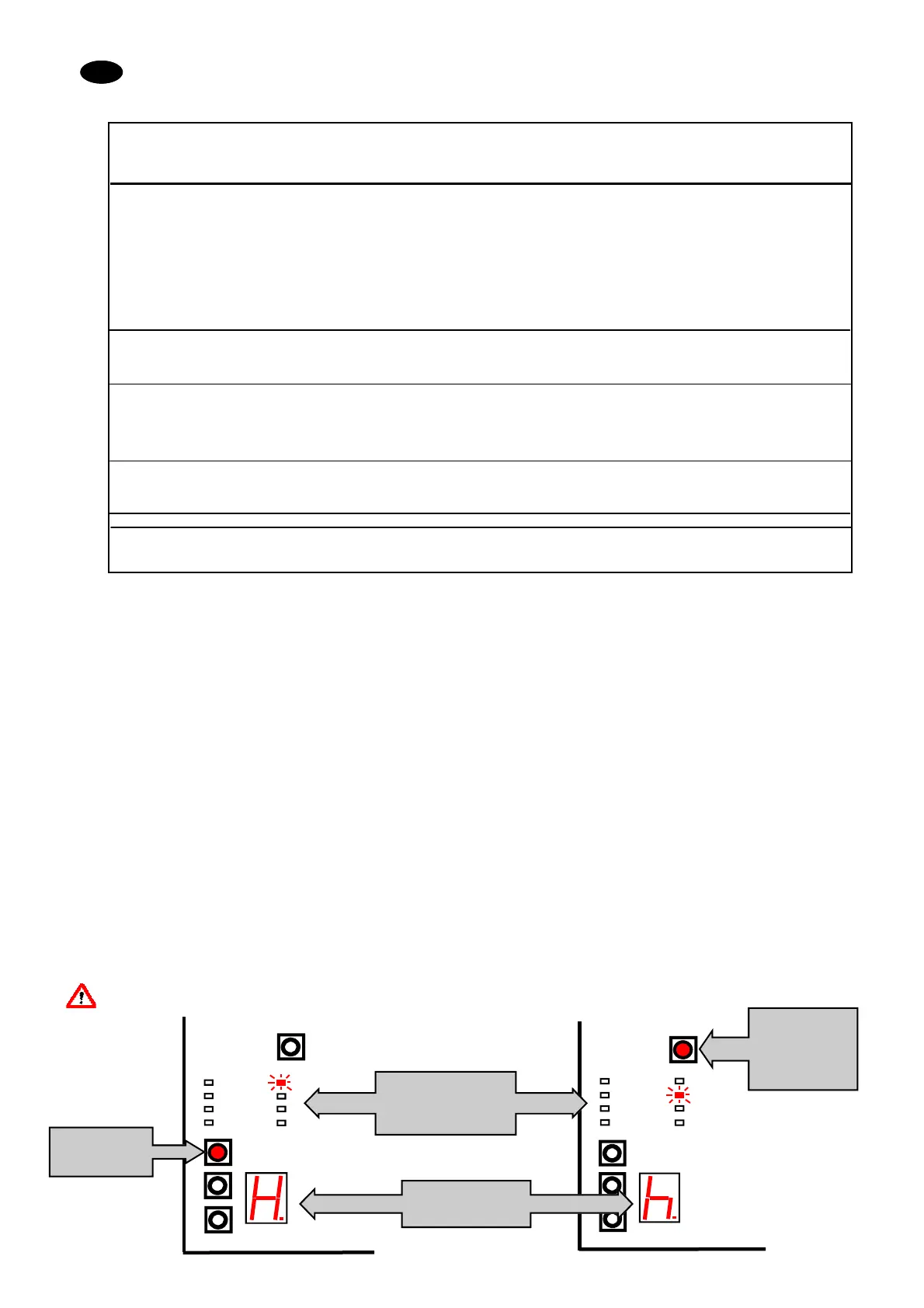

Zugriff auf gespeicherte Fehlercodes
Um diese Funktion zu bedienen:
1. Fahreinheit ist eingeschaltet
2.. Wagenabdeckung entfernen, fur den zugriff zur Haupt-ECU
3. Wenn die Statusanzeige, '2', anzeigt , drücken und entrasten SW3
4. Wenn ein gespeicherter Fehlercode vorliegt, die Statusanzeige (LED 9) zwischen "H" und "h", wechseln. Die LEDs Fehleranzeige
wird zur gleichen Zeit wie die Statusanzeige geändern
Beispiel: H4-h3 Zeigt ‚‘Der Motor der Fußstütze konnte nicht erkannt werden‘ als der letzte gespeicherte Fehler.
(Entspricht 9,4-A,3 Fehler).
5 Halten Sie die Taste SW4 4 Sekunden lang fest, um den gespeicherten Fehler dauerhaft zu löschen
6 Verriegeln Sie den Schalter für normalen betrieb. SW3
HINWEIS. Ein gespeicherter Fehler kann nicht angezeigt werden, wenn die Statusanzeige '9' vorliegt.
SW4
LED9
7
8
2
4
3
1
SW1
SW3
SW2
5
6
SW1
SW3
SW2
LED9
SW4
2
4
3
1
7
5
8
6
Halten Sie die Taste
SW4 4 Sekunden
lang, um den
gespeicherten
Fehler dauerhaft zu
löschen
Die LEDs Fehleranzeige
wird zur gleichen Zeit wie
die Statusanzeige
geändert
Die Statusanzeige (LED
9) zwischen "H" und "h"
wechseln
Drücken und
entrasten SW3.
Für diese Funktion
