60

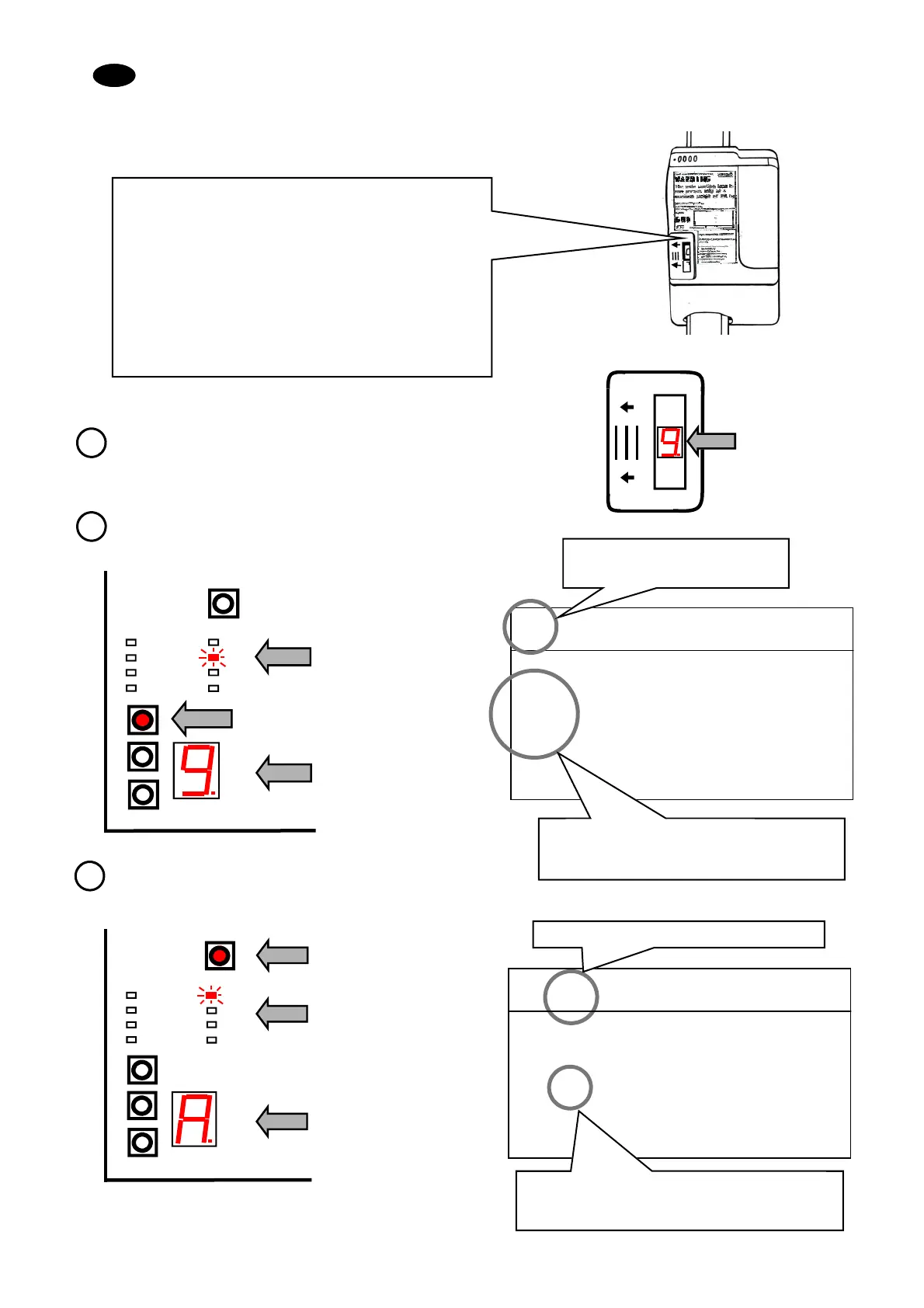

Diagnóstico del modelo 600: Navegación
El Indicador de estado se ve a través de la cubierta
del carro cuando está bajada. Gracias a ello, se
pueden ver fácilmente los siguientes códigos de fallo:
Indicador de
estado
Para obtener información específica sobre el fallo,
mantenga pulsado el botón Modo avanzado.
3
SW4
SW1
SW3
SW2
LED9
7
5
8
2
4
6
3
1
LED indicadores
de fallo
Indicador de
estado
El salvaescaleras se ha parado. En el Indicador de estado
aparece en código "9".
El indicador de estado mostrando el
código "9" = "Presencia de fallo".
Ejemplo de fallo:
1
2
Retire la cubierta del carro para acceder a los LED indicado-
res de fallo de la ECU principal.Pulse y desenganche el SW
3 de la ECU principal para habilitar el modo diagnóstico.
- No hay tensión de carga.
1. La tensión suministrada por las baterías es demasiado baja.
2. Listo para funcionar.
3. Placa de seguridad obstruida.
4. El interruptor basculante del brazo del asiento está en la posición
OFF (desconectado).
5. El brazo del lado de bajada del asiento no está bajado o no hay
peso en el asiento.
6. El cinturón de seguridad no está abrochado (si está instalado).
7. El asiento no está centrado.
8. Interruptor 3 de la ECU no enganchado.
H-h Interruptor 3 de la ECU no enganchado. (hay un problema
almacenado. ir a la página 62)
9.Fallo detectado. Consultar códigos de fallo.
F. Fallo de software. Cambiar ECU principal.
El indicador de fallos muestra el fallo "4".
SW4
SW1
SW3
SW2
LED9
7
5
8
2
4
6
3
1
Modo avanzado
Indicador de
estado
LED indicadores
de fallo
Indicador de estado
1
No llega corriente a la ECU.
2 La tensión de las baterías supera los 30 V.
3
Se ha superado el límite de intensidad instantánea de 24 A
4 Se ha superado el límite de intensidad de 16 A durante
1 segundo
5 El motor de giro se ha parado (Starla o Saxon).
6 Se ha superado el límite de intensidad del motor de giro o
del reposapiés.
9
A
FALLO
LED indicadores de fallo
Grupo de fallos 3
El indicador de estado sigue
mostrando "9" en la ECU principal.
Se enciende el LED indicador de fallo
correspondiente al grupo "3". El grupo de fallos
nº 3 indica que se trata de un fallo del 1 al 6.
Indicador de estado
1
No llega corriente a la ECU.
2 La tensión de las baterías supera los 30 V.
3
Se ha superado el límite de intensidad instantánea de 24 A
4 Se ha superado el límite de intensidad de 16 A durante
1 segundo
5 El motor de giro se ha parado (Starla o Saxon).
6 Se ha superado el límite de intensidad del motor de giro o
del reposapiés.
9
A
FALLO
LED indicadores de fallo
Grupo de fallos 3
El indicador de estado cambiará de "9" a "A".
El indicador de fallos muestra un fallo específico.
En este caso, el "4". "Se ha superado el límite de
intensidad de 16 A durante 1 segundo".
ES
Pulse y desenganche
