ESPAÑOL
NOTA
Estas instrucciones se refieren únicamente a los ajustes "en
terreno" que el operador puede hacer sin afectar ni perjudicar
el rendimiento del calibre. Los ajustes o reparaciones que
difieran de lo explicado aquí deberán ser realizados por
personal de la fábrica o autorizado por ella. El incumplimiento
con este requisito posiblemente provocaría daños al calibre y
la pérdida de la integridad de la medición.
01234567890

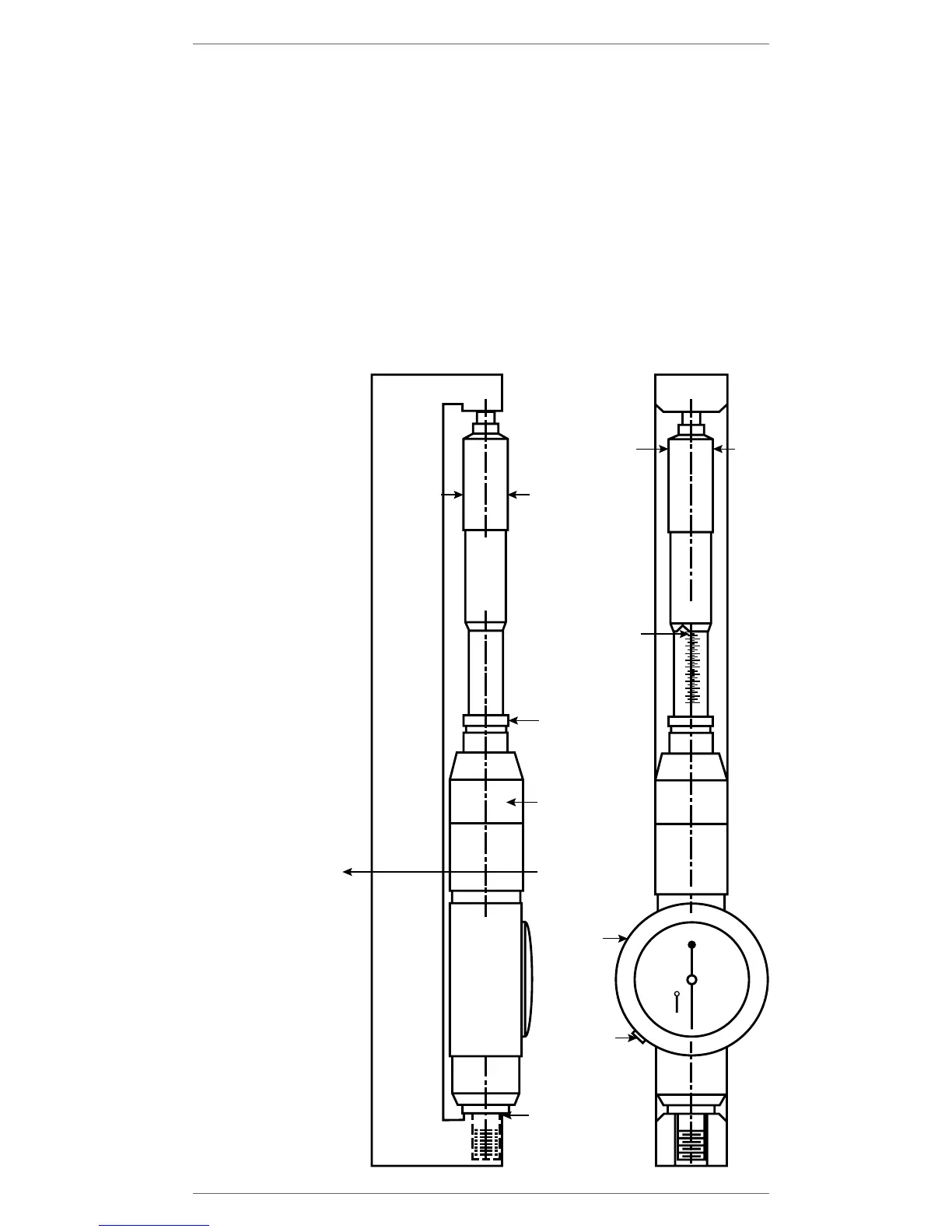

Figura 1
Patrón del cabezal
combinado serie 128
10.XXXX
Nota: Instalar en
posición vertical con
este extremo hacia
abajo
Desplazar de
lado a lado
Desplazar
hacia delante
y hacia
atrás
Ajuste
del micrómetro de
1,000" (25 mm)
(rango medio)
Seguro tipo
husillo para el
micrómetro
Instrumento
combinado serie
128 de cabezal y
patrón, con tapón
roscado marcado
con tamaños
Tapón
roscado
(tornillo de
bloqueo en
bisel por
debajo)
Base
(Referencia cero)
Caja
