11 / 52
14
15

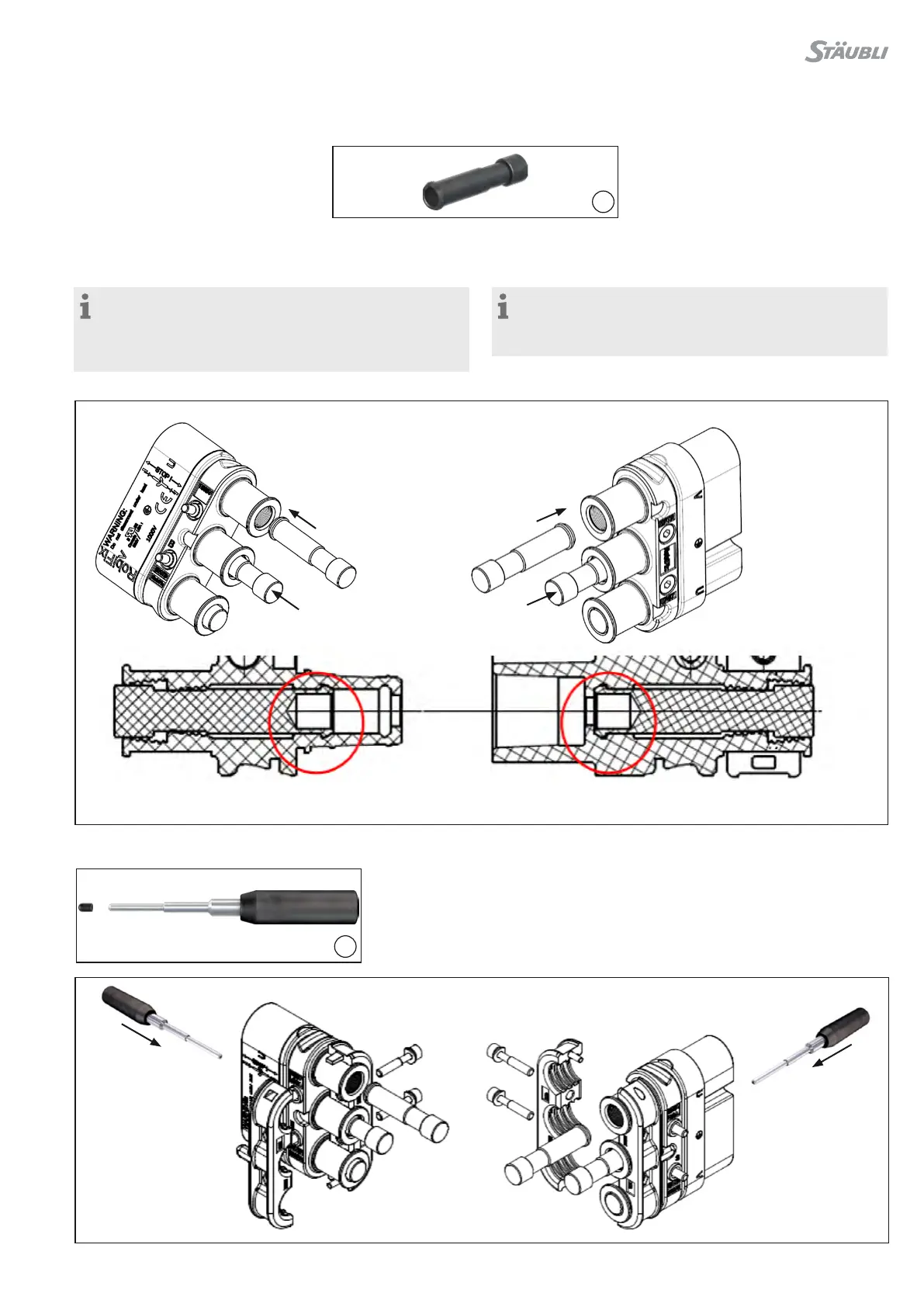

Montaje de los tapones ciegos Fitting the blind plugs
(ill. 14)
Tapones ciegos MVS8-S/B-L,
N° de código 30�4189
(ill. 14)
Blind plugs MVS8-S/B-L,
Order No� 30�4189
Nota:
Sólo se dejarían vacías las cámaras en circunstancias espe-
ciales (ejemplo: 2 veces 2 fases y 1 contacto a tierra) o cuando
se trata de aplicaciones sin conexión a tierra como en aplicacio-
nes en batería o electromovilidad�
Note:
Only needed in special circumstances (i�e� 2 times 2 pha-
ses and 1 ground contact) chamber would be left empty or in
ground free applications as in battery or e-mobility�
Desmontaje del tapón ciego Removing the blind plugs
(ill. 15)
Herramienta de extracción MBA-WZ-5,
N° de código 18�3014
(ill. 15)
Extraction tool MBA-WZ-5,
Order No� 18�3014
Apretar con la mano hasta hacer clic en la segunda fijación
Press with hand until it clicks into the second detent
Lado hembra/Socket side Lado macho/Pin side
