RobiFix-B-FZEM parte frontal
RobiFix-B-FZEM front part

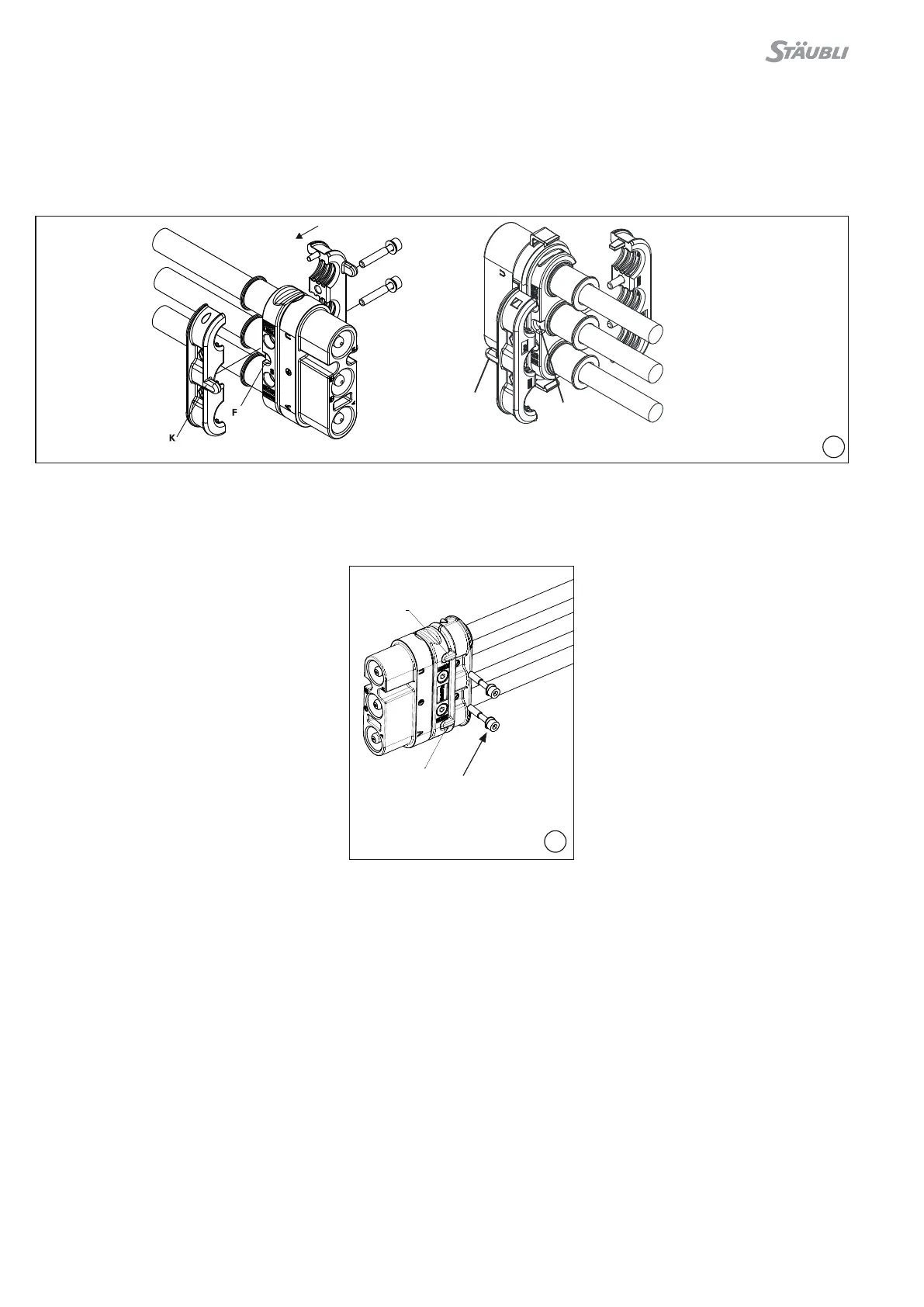

Montaje del freno de cable Mounting the cable strain relief
El procedimiento es idéntico para las cajas macho y hembra� Procedure is identical for the pin and the contact carriers�
(ill. 16)
Coloque una mitad del freno de cable al nivel de las entradas de
los cables� La lengüeta de codificación (K) del freno de cable se
debe colocar en el correspondiente recorte (F) del aislamiento�
(ill. 16)
Place one half of the strain relief on the cable bushes�
The strain relief is coded on one side with a coding tongue (K) to
fit in the corresponding cut-out (F) of the insulation�
(ill. 17)
Coloque la segunda parte con 2 lengüetas de codificación (K) del
freno en el lado opuesto y apriete las dos mitades conjuntamente
hasta que engarcen de forma perceptible�
Atornille conjuntamente los 2 tornillos y las 2 tuercas�
Par de apriete: 5N m�
(ill. 17)
Place the second half with 2 coding tongues (K) of the strain
relief on the opposite side of the cable bushes and press the two
halves together until they perceptibly engage�
Screw together the 2 screws and 2 nuts�
Tightening torque: 5N m
2 tornillos M5x25 con arandela
de resorte y tuercas.
2 screws M5x25 with spring
washers and nuts.
