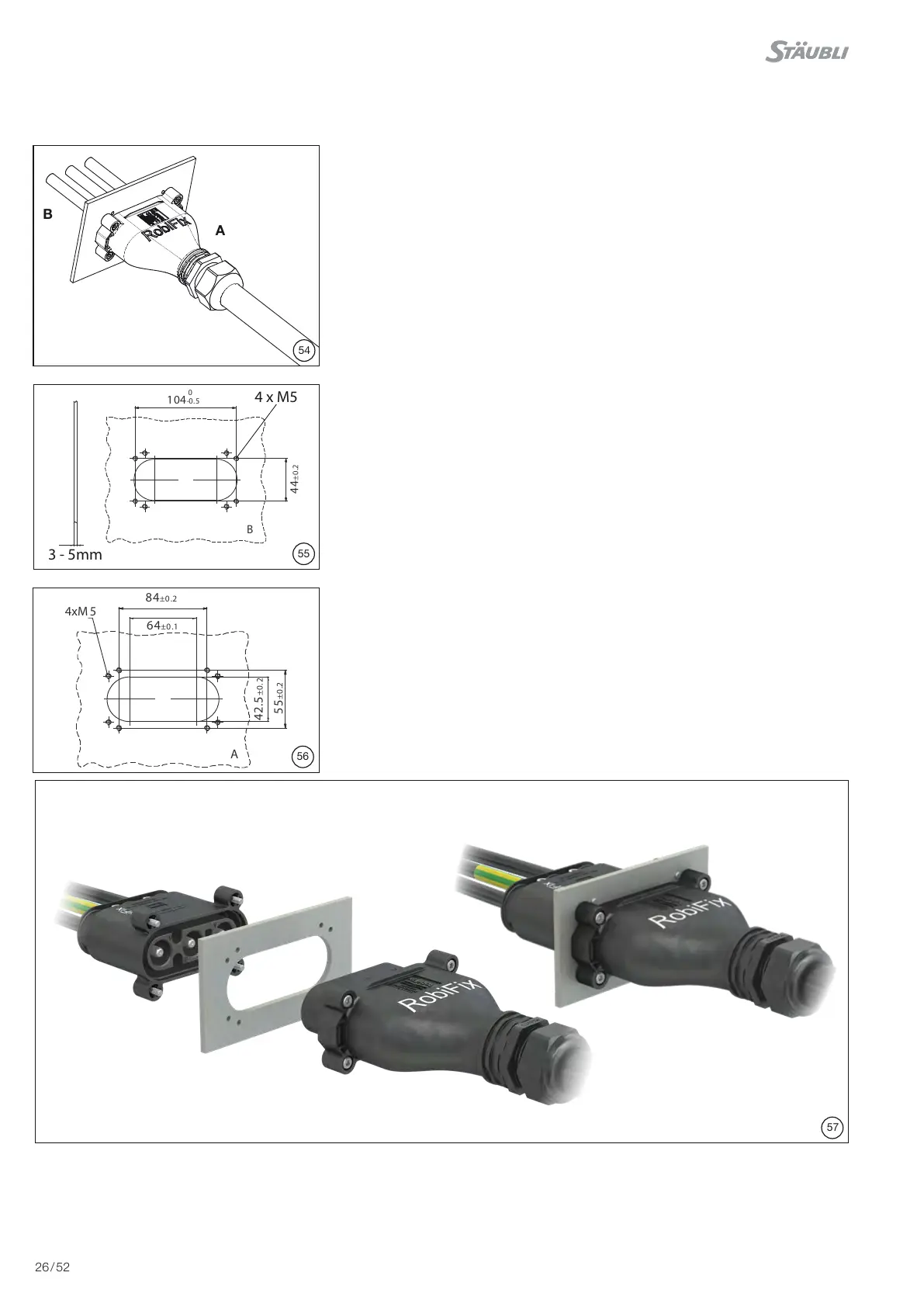

Staubli RobiFix - Flange Mounting: RobiFix-B;S-FZEM

Staubli RobiFix
52 pages
To Next Page IconTo Next Page
To Next Page IconTo Next Page
To Previous Page IconTo Previous Page
To Previous Page IconTo Previous Page
Loading...
26 / 52
( 1 :
1
54
104
-0. 5
0
44± 0.2
B
3 - 5mm
4 x M5
84±0 .2
64
±0 .1
4xM 5
42.5
±0. 2
55
±0 .2
A
55
56
57
A
B
Montaje/Assembly
RobiFix-S...-FZEE
Lado del robot (B)
Robot side (B)
Lado del cable de
alimentación (A)
Supply cable side (A)
(ill. 57)
Colocar el conector RobiFix-S��-FZEE ensamblado en la brida
plana y apretar los tornillos de cabeza cilíndrica M5 con una llave
dinamométrica� (Par de apriete: 3N m)
(ill. 57)
Position assembled plug connector RobiFix-S��-FZEE on the
flange plate and tighten M5 cylindrical-head screws with torque
wrench� (Tightening torque 3N m)
Montaje con brida Flange mounting
RobiFix-B��-FZEM (A) y
RobiFix-S��-FZEE (B) con brida plana�
(ill. 54)
A --> cable de alimentación para el eje 1
del robot
B --> en el eje 1 del robot
RobiFix-B��-FZEM (A) and
RobiFix-S��-FZEE (B) with flange plate�
(ill. 54)
A --> supply lead on robot Joint 1
B --> in robot Joint 1
Esquema de perforaciones de
la brida plana
Drilling plan for flange plate
Preparar la brida plana según lo indicado
en el esquema de perforaciones�
Make flange plate according to drilling
plan�
(ill. 55)
Esquema de perforaciones B para el
RobiFix-B��-FZEM; cable de alimenta-
ción para el eje 1 del robot
(ill. 55)
Drilling plan B for RobiFix-B��-FZEM
supply lead on robot Joint 1
(ill. 56)
Esquema de perforaciones A para el
RobiFix-S��-FZEE; en el eje 1 del robot
(ill. 56)
Drilling plan A for RobiFix-S��-FZEE in
robot Joint 1
