Staubli RobiFix - J1 Flange Mount: RobiFix-B..-FEJ1

27 / 52
RobiFix-FEJ1 RobiFix-B..-FEJ1
K
K
S
58
P
J1 Montaje con brida
RobiFix-B..-FEJ1
J1 Flange mount
RobiFix-B..-FEJ1
RobiFix-FEJ1 facilita el montaje con brida del conector
RobiFix-B�� en el cable de alimentación para el eje 1 del robot (J1)
cuando se trata de conductores monofilares�
RobiFix-FEJ1 allows a user-friendly connection of the robot base
J1 when using single conductors for power supply�

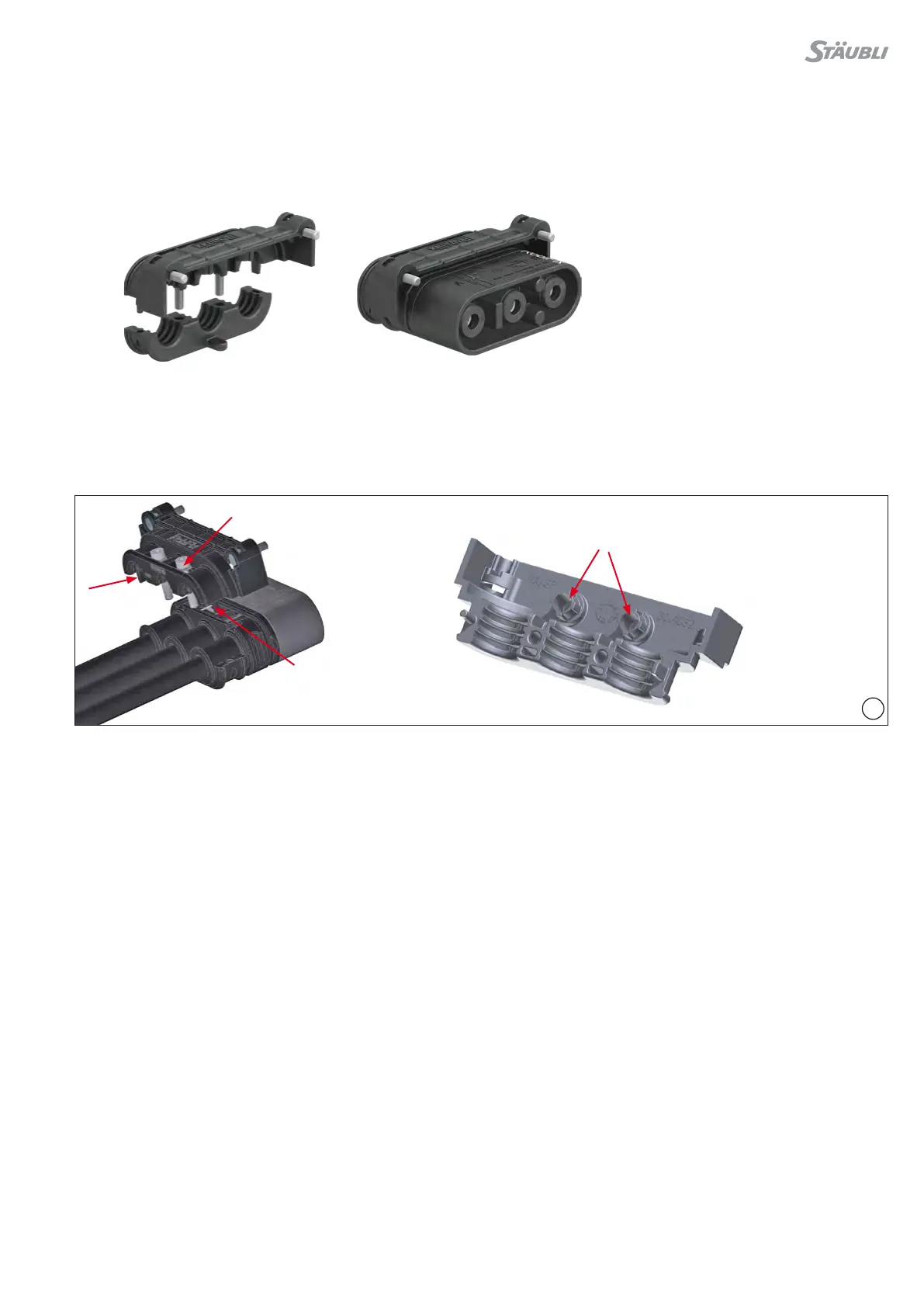

(ill. 58)
Colocar la pieza para descarga de tracción de cables
RobiFix-FEJ1 correctamente en la pinza de fijación hembra
(tener en cuenta la codificación K) y apretarla con los tornillos de
fijación (S) M5x28 (2 uds�) aplicando 5 N m�
(ill. 58)
Position RobiFix-FEJ1 properly onto the mating clamp underneath
(observe coding K) and tighten both M5x28 screws (S) with
5 N m torque�
Los pivotes de posicionamiento (P) facilitan el montaje del
RobiFix FEJ1 en la carcasa para hembras�
The positioning studs (P) facilitate the assembly of RobiFix-FEJ1
in socket housing�
