RobiFix-S..-FZEE
RobiFix-B..-FEJ1

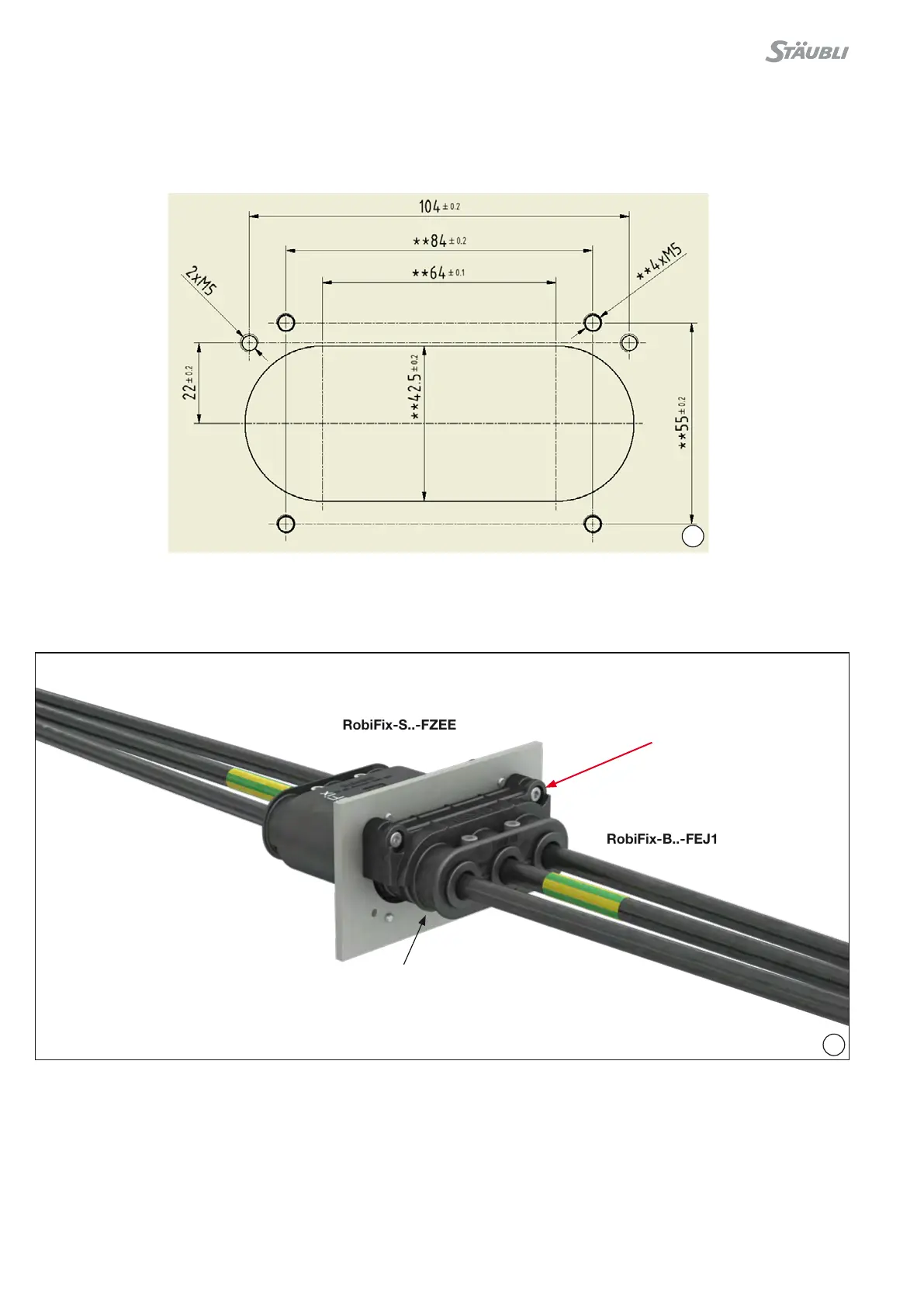

Esquema de perforaciones y dimensiones Drilling plan and dimensions
(ill. 59)
Esquema de perforaciones y dimensiones correspondientes al
RobiFix-FEJ1�
Las dimensiones marcadas con ** corresponden al
RobiFix-S��-FZEE (conector macho del lado del robot)
(ill. 59)
Drilling plan and dimensions for RobiFix-FEJ1�
Dimensions with ** correspond to the RobiFix-S��-FZEE
(male connector on robot side)
Apretar los tornillos de fijación M5x20
aplicando 3 N m
Tighten the M5x20 mounting screws
to 3 N m
Fijación del RobiFix-B..-FEJ1 con brida
atornillada
RobiFix-B..-FEJ1 flanged strain relief
screwed on
