32 / 52

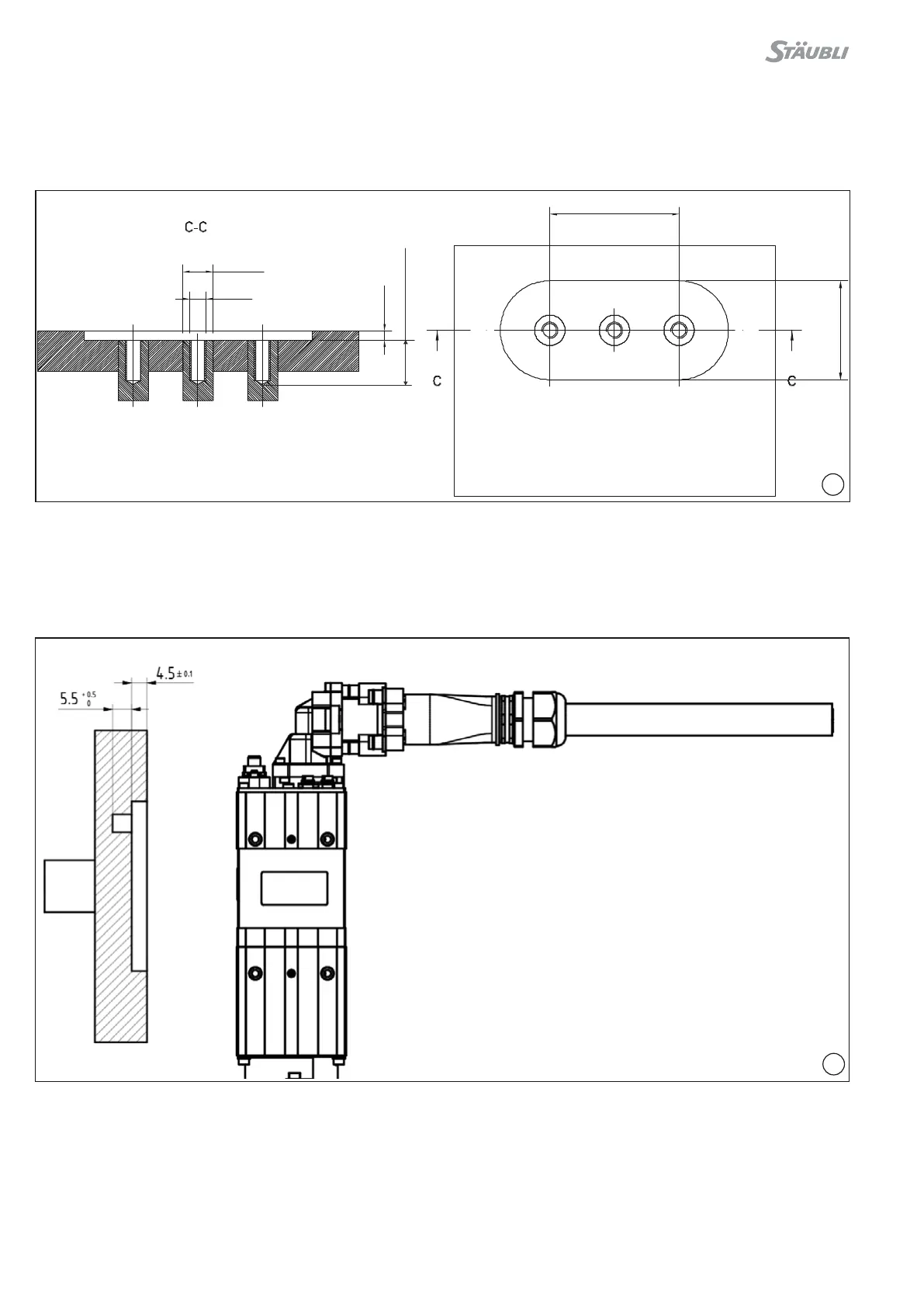

3xØ 15
-0. 2
0
3xM 8
4.5
±0.2
64
±0.2
49
±0.2
3 x min. 13mm
65
66
Modalidad de conexión l (larga)
Contactos macho 57mm
Connection version I (long)
Pin contacts 57mm
(ill. 65)
Si se utiliza el contacto macho S8/M8-57 Ag, preparar el material
de relleno y los casquillos roscados (Terminales primarias M8)�
(ill. 65)
When using the pin contact S8/M8-57 Ag, prepare casting com-
pound and threaded sockets (M8 primary terminals)�
Modalidad de conexión k (corta) y
modalidad de conexión l (larga)
con codificación (TAE1-C)
Connection version k (short) and
connection version l (long)
with coding key (TAE1-C)
