J6 Montaje del transformador
Adaptador acodado RobiFix-TWA
J6 Assembly transformer
Angled adapter RobiFix-TWA

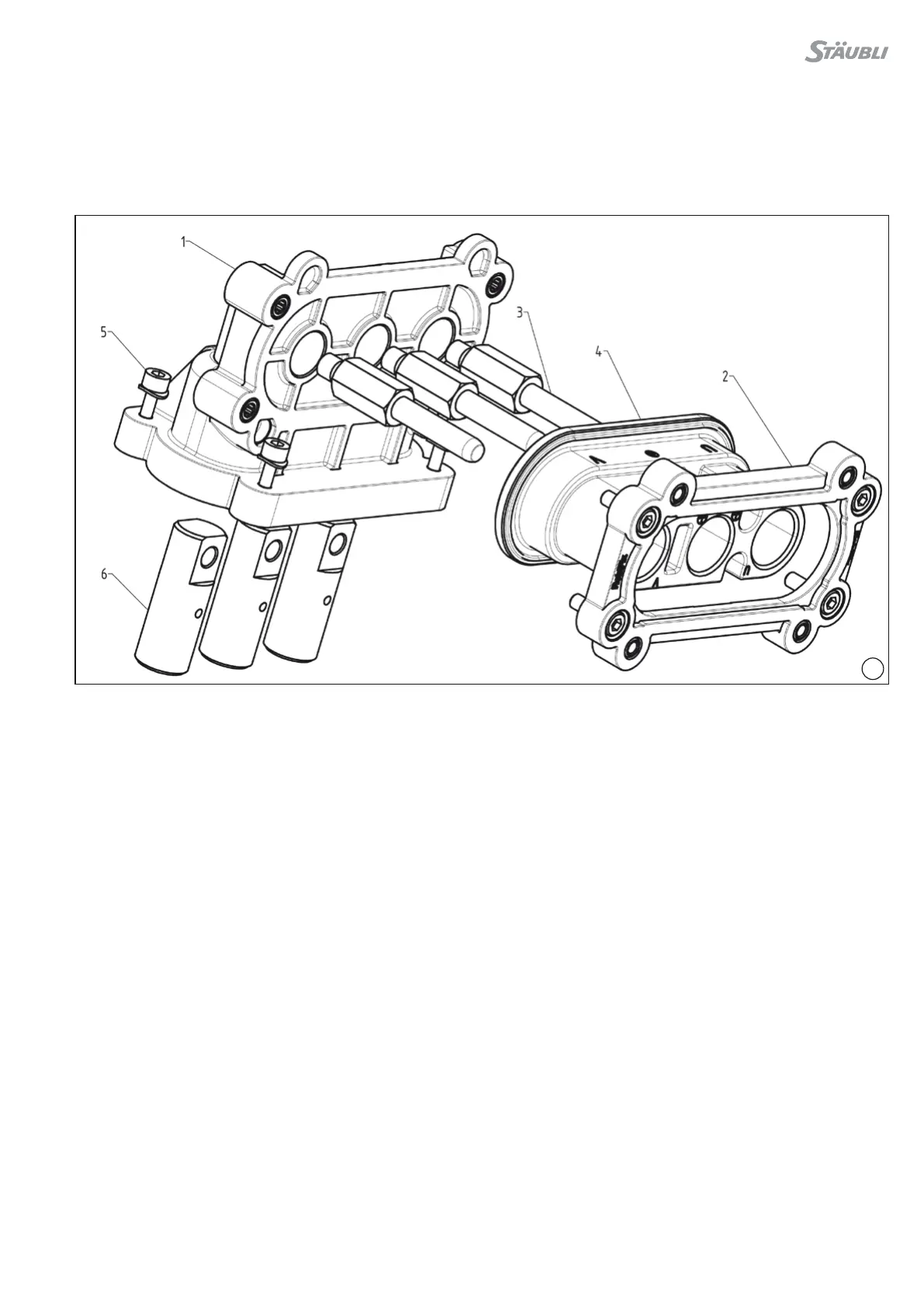

(ill. 67)
1� Carcasa del adaptador acodado RobiFix-TWA-G-K para el
transformador RobiFix, N° de código 30�4121
2� Bastidor de sujeción completo para adaptador acodado
(se adjunta suelto) RobiFix-TWA-D-K, N° de código 30�4119
3� Contactos macho S8/M8-71 (ya premontados)
N° de código 33002101 (3 uds�)
4� Pieza aislante del RobiFix (se adjunta suelta) RobiFix-TAE1,
N° de código 30�4133
5� Tornillos con arandela KM-SHR M5X20 ISO4042 DIN912
N° de código 15�5302 (4 uds�) (ya premontados)
6� Hembras B8/M8 Ag , N° de código 30�4160 (3 uds�)
(ya premontadas)
(ill. 67)
1. RobiFix transformer angled adapter casing
RobiFix-TWA-G-K, Order No� 30�4121
2. Complete angled adapter holding frame (supplied loose)
RobiFix-TWA-D-K, Order No� 30�4119
3. S8/M8-71 pin contacts (preassembled)
Order No� 33002101 (3×)
4. RobiFix insulating part (supplied loose)
RobiFix-TAE1, Order No� 30�4133
5. Combi screw KM-SHR M5X20 ISO4042 DIN912
Order No� 15�5302 (4×) (preassembled)
6. Socket B8/M8 AG, Order No� 30�4160 (3×) (preassembled)
