Staubli RobiFix - RobiFix-B-ID Weld Timer Receptacle

40 / 52
77
Juntas de estanqueidad
de EPDM (4x)
EPDM gasket (4x)
Arandelas M5 (4x)
U-Washer M5 (4x)
Arandelas termoplásticas (4x)
(para sujetar los tornillos)
U-Washer Thermoplast (4x)
(Screw locking device)
Tornillos de cabeza cilíndrica
Cheese-head screws
M5x20 (4x)
Tuercas planas M5 (2x)
(colocación flotante)
Flat nut M5 (2x)
(floating disposed)
Insertos roscados M5
Thread insert M5
Parte exterior
Exterior
Parte interior
Interior
Receptáculo empotrable para armario eléctrico
RobiFix-B-ID
Weld timer receptable RobiFix-B-ID
El conector RobiFix-B-ID se diseñó para su instalación en cajas
de control de soldadura, es decir, donde el caudal de energía
va del interior al exterior (o el lado hembra está en el interior y el
macho está en el exterior)�
The RobiFix-B-ID receptacle is designed for installation in weld
timer cabinets, i�e� energy flow from the inside to the outside (or
socket side inside and pin side outside)�
En casos especiales, el producto también puede usarse en la
base del robot� Dado que el caudal de energía va del exterior al
interior (o el lado hembra está en el exterior y el lado macho está
en el interior), es necesario montarlo al revés, del interior al exte-
rior� Ilustración en páginas 43/44�
For special cases, the product can also be used at the robot
base� Since the energy flow goes from the outside to the inside
(or the socket side is on the outside and the pin side on the
inside), the assembly is necessary the other way round from the
inside to the outside� Illustration on pages 43/44�

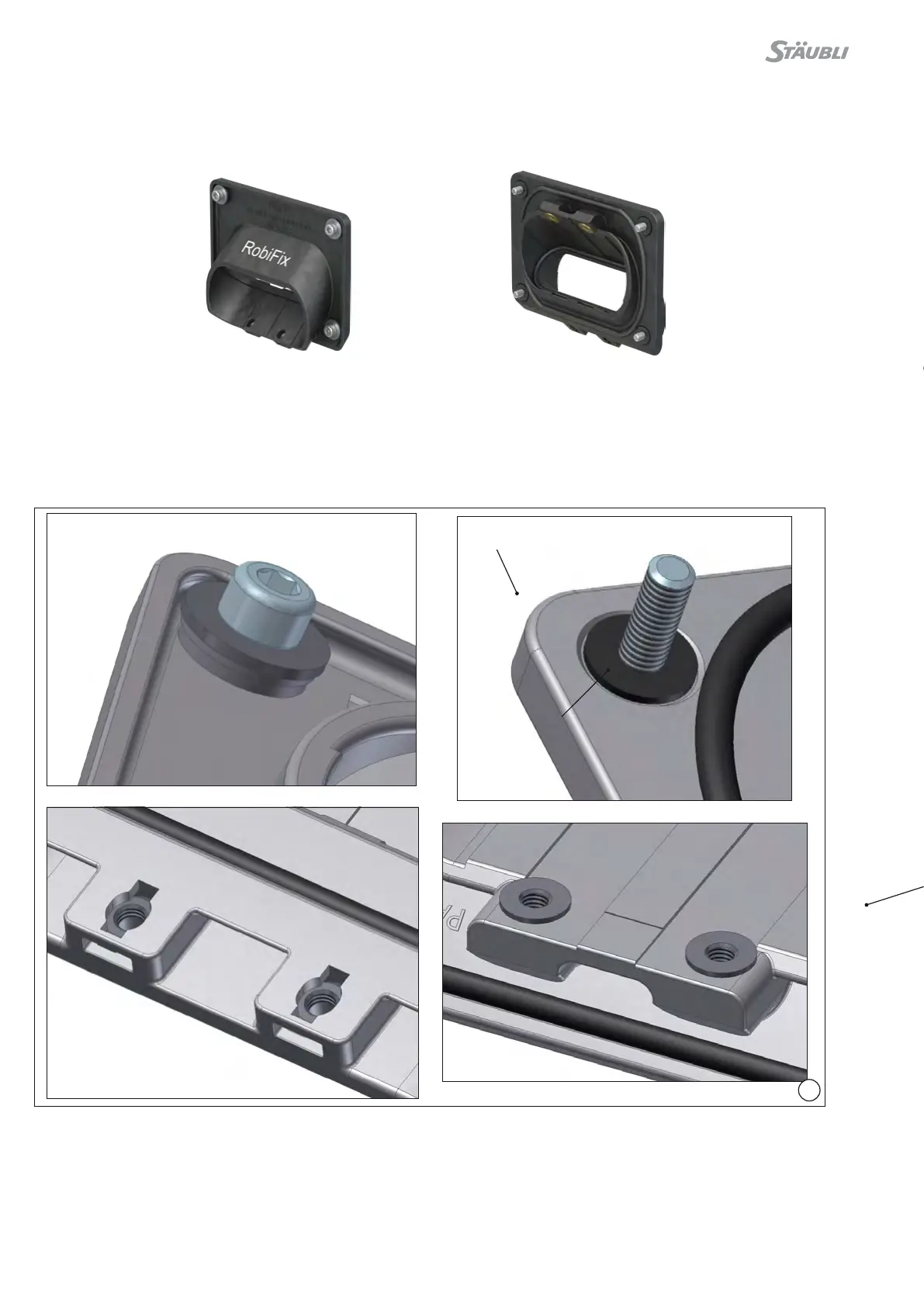

(ill. 77)
Explicación de todos los componentes del RobiFix-B-ID
(Todos los componentes incluidos vienen ya premontados)
(ill. 77)
Explanation of the RobiFix-B-ID’s individual components
(All individual components supplied come preassembled)
