Staubli RobiFix - Weld Timer Cabinet Connection: Current Version Details

45 / 52
89
90
RobiFix-B...
RobiFix-S...

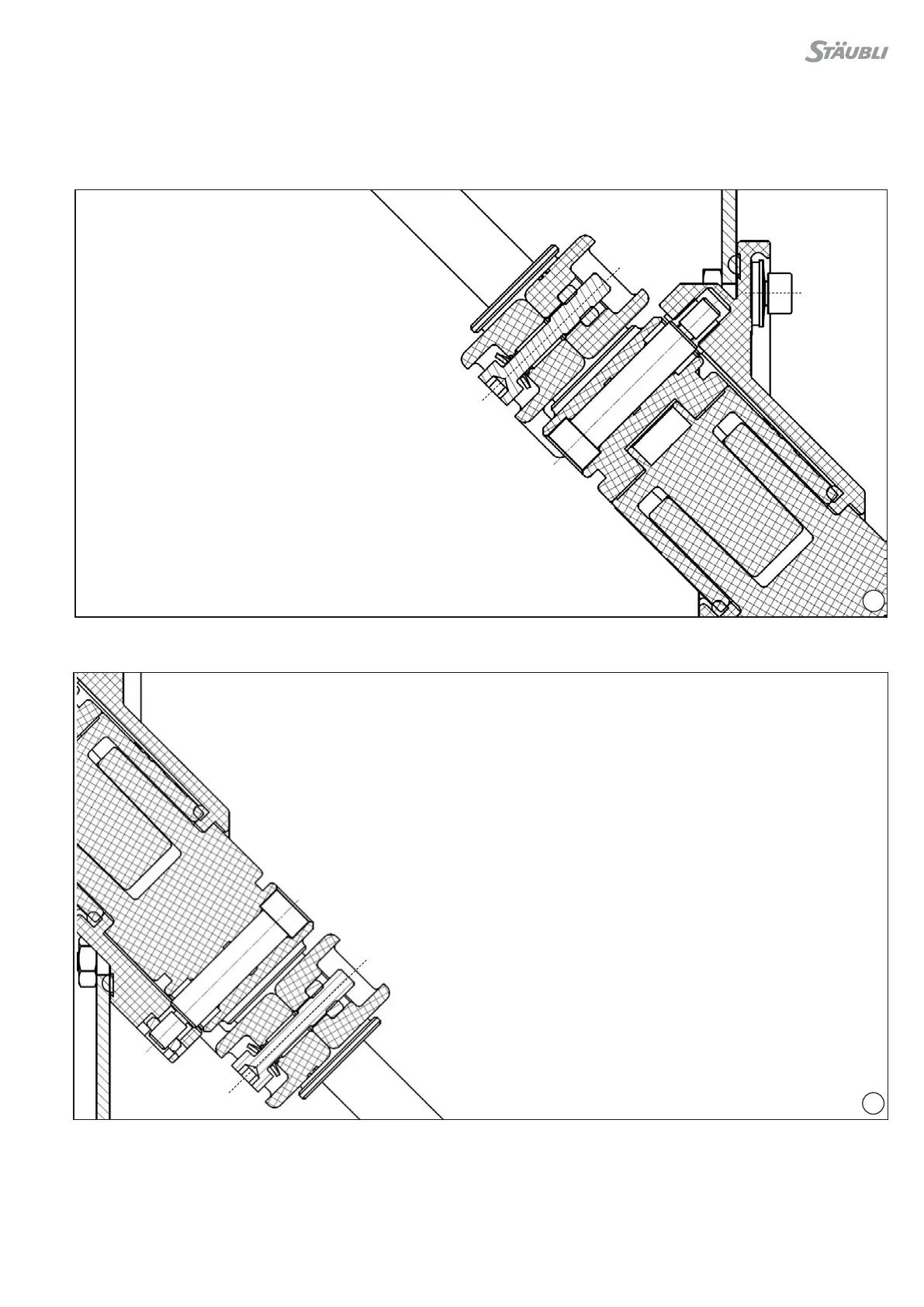

Versión actual Current version
(ill. 89)
RobiFix-B��-MTB conectado y montado�
(ill. 89)
RobiFix-B��-MTB connected and assembled�
(ill. 90)
RobiFix-S��-MTB conectado y montado�
(ill. 90)
RobiFix-S��-MTB connected and assembled�
2 Tornillos con pivote M5
(girarlos primero 180°)
necesarios para que quede bloqueado en
el RobiFix-B-ID
(par de apriete de 1 a 1,5N m)
2 × RobiFix shoulder screws M5
(first rotated 180°)
required to lock into the RobiFix-B-ID
(tightening torque of 1–1.5N m)
Interior del armario eléctrico,
modalidad 1
Control cabinet interior, version 1
Exterior del armario eléctrico, modalidad 1
Weld timer cabinet exterior, version 1
2 Tornillos con pivote M5
necesarios para que quede bloqueado
en el RobiFix-B-ID
(par de apriete de 1 a 1,5N m)
2 × RobiFix shoulder screws M5
required to lock into RobiFix-B-ID
(tightening torque of 1–1.5N m)
