STAYER WELDING S45.10KIT - Declaración de Conformidad

ESPAÑOL
8
8

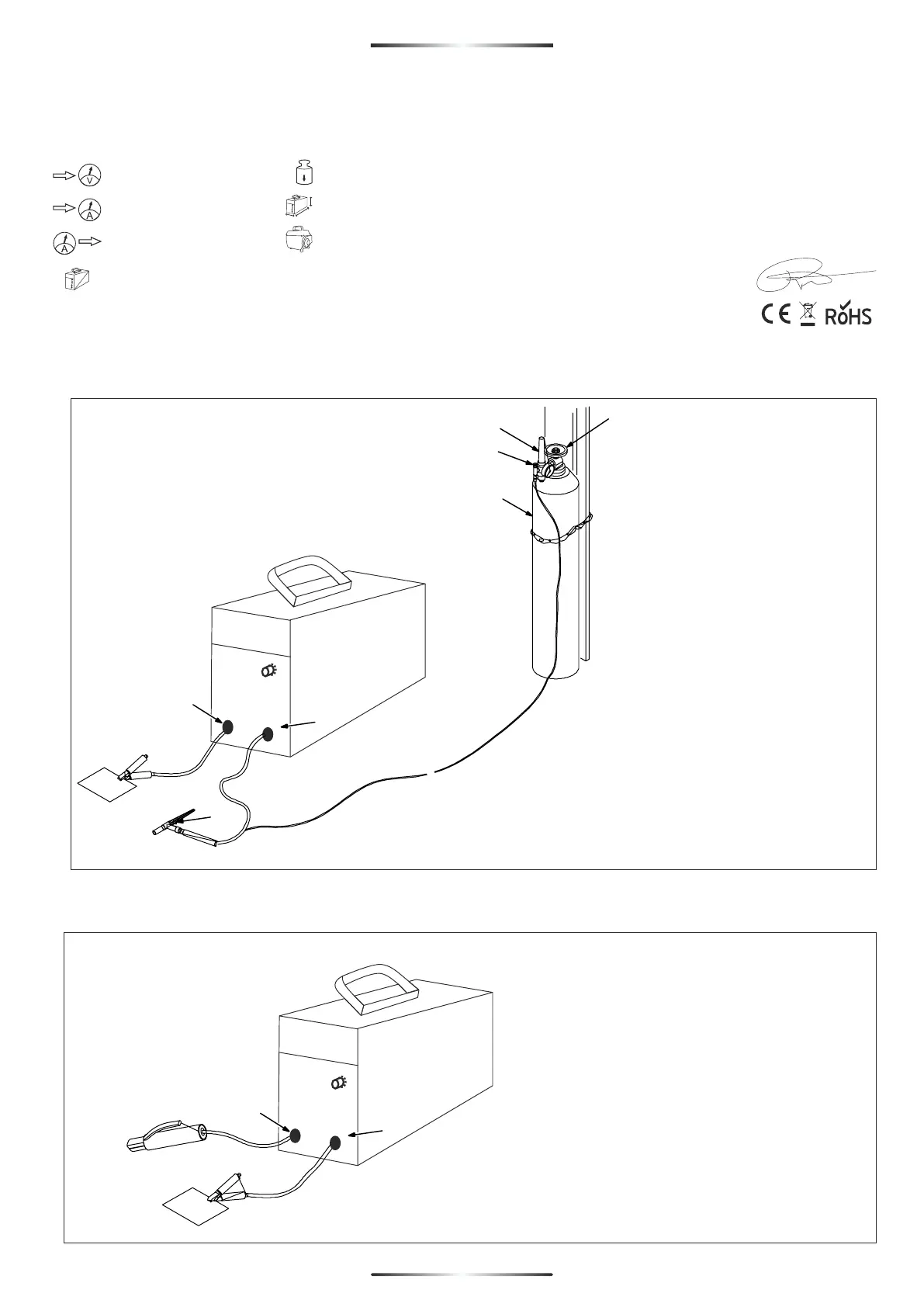

47.- Conexiones de TIG / LIFT ARC (electrodo negativo, polaridad directa)
3
4
5
6
7
1 Borne de salida de soldadura
positivo (+)
Conecte el cable de trabajo al termi-
nal positivo de salida de soldadura.
2 Borne para salida de
soldadura negativa (−)
Conecte la antorcha TIG al borne (-)
de salida de soldadura.
3 Cilindro de gas
4 Válvula de Cilindro
Abra la válvula ligeramente de ma-
nera que fluya el gas y sople la tie-
rra de la válvula. Cierre la válvula.
5 Regulador/Flujómetro
6 Ajuste del Flujo
El flujo típico es de (15 pies cúbicos
por hora) 7.1 L/min.
Conectar la manguera de gas para
la antorcha al regulador/flujómetro
7 Válvula de gas
La válvula controla el preflujo y pos
flujo de gas. Abra la válvula en la
antorcha inmediatamente antes de
soldar.
+
-
2
1
1 Borne para salida de
soldadura negativa (−)
Conecte el cable de trabajo al borne
negativo de salida de soldadura.
2 Borne de salida de soldadura
positivo (+)
Conecte el porta electrodos al bor-
ne terminal positivo de salida de
soldadura.
48.- Conexión para soldadura convencional (electrodo positivo, polaridad inversa)
+
-
1
2
6.- Normativa
6.1.- Características Técnicas
6.2. - Declaración de conformidad
S45.10KIT, S45.13KIT, S45.16KIT, S45.18KIT,
S45.20KIT, S60.15, S60.17L, S60.20, S100.18, S100.20,
S100.25, S100.25T, S100.35T, T100.20H
Declaramos bajo nuestra exclusiva responsabilidad, que las
máquinas: FUENTES DE POTENCIA PARA SOLDADURA,
modelos:
satisfacen todos los
requisitos esenciales de seguridad y salud en conformidad con
las regulaciones EN60974, 2004/108/CE, 2006/95/CE,
2002/96/CE y 2003/11/CE conforme a WEEE / RoHS.
Ramiro de la Fuente
Director Manager
= Entrada de tensión
= Entrada de corriente
= Salida de corriente
= Ciclo de trabajo
= Masa
= Dimensiones
= Potencia del
Generador
kg
-
-
ON
OFF
%
EN60974
